Kabel serat optik OPGW Airlal kabel 24/48 inti G652D

Tipe tabung longgar pusat

Serat-serat tersebut ditempatkan dalam tabung stainless steel yang tertutup dan tahan air yang diisi dengan gel penghalang air.Tabung ini memberikan perlindungan untuk serat selama pemasangan dan operasi di bawah kondisi lingkungan yang parah. lapisan aluminium di atas tabung adalah opsional. tabung optik stainless terletak di tengah kabel dilindungi oleh lapisan tunggal atau beberapa aluminium berlapis baja dan aluminium annoy kabel.Kawat baja berlapis aluminium berbentuk trapezoid di sekitar unit optik untuk memberikan konstruksi yang kompakKawat logam memberikan kekuatan mekanik untuk menahan instalasi yang keras dan kondisi operasi, sementara mencapai konduktivitas untuk mengendalikan kenaikan suhu selama kondisi sirkuit pendek.

Tipe tabung multi longgar

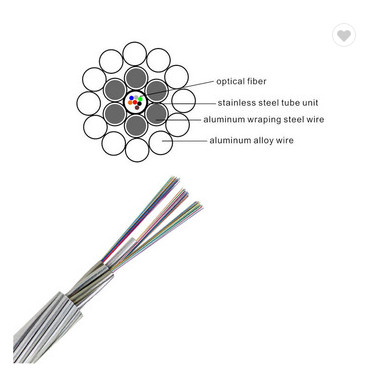

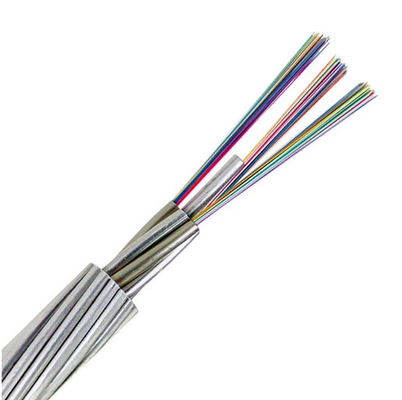

Tipe tabung lepas ganda

Serat-serat ini terbungkus dalam tabung stainless steel tahan air yang berisi gel penghalang air.Lapisan dalam kabel standar multi-lapisan terdiri dari dua atau tiga tabung optik stainless steel yang terikat secara heliksTipe tabung longgar ganda cocok untuk permintaan jumlah serat yang tinggi (lebih dari 48 serat) dengan maksimum 144 serat.Hal ini dapat memenuhi persyaratan kapasitas arus besar dan penampang yang luas.

Aplikasi

OPGW berfungsi sebagai kabel tanah dan sistem komunikasi pada jalur listrik baru, terutama pada jalur tegangan normal dan ekstra tinggi.menyediakan komunikasi serat tambahan dan menawarkan arus sirkuit pendek dan ketahanan petir.

Kabel OPGW terutama digunakan pada jalur 500KV, 220KV, dan 110KV. Mereka biasanya digunakan di jalur baru karena pemadaman listrik dan keterbatasan keamanan.Mereka paling cocok untuk saluran tegangan tinggi di atas 110KV dengan rentang panjang (biasanya melebihi 250 meter).

Fitur

Serat dan LooseTUbe CPengidentifikasian

Serat individu dan tabung longgar harus sesuai dengan standar TIA/EIA-598-A dan mengikuti kode warna seperti yang ditentukan di bawah ini.

Tabung baja 1 (serat No.1-12): Serat optik mode tunggal (SM)

Warna Serat

Tabung baja 2 (serat No.13-24): Serat optik mode tunggal (SM)

Satu pelacak hitam (50mm pitch)

Tabung baja 3 (serat No.25-36): Serat optik mode tunggal (SM)

Satu pelacak hitam (100mm pitch)

Tabung baja 4 (serat No.37-48): Serat optik mode tunggal (SM)

Satu pelacak hitam (150mm pitch)
