Kabel Multi Mode PBT Tipe OPGW Diameter Besar dan Kapasitas Serat Kabel Serat Optik 162.0kN / mm2 Modulus Elastisitas

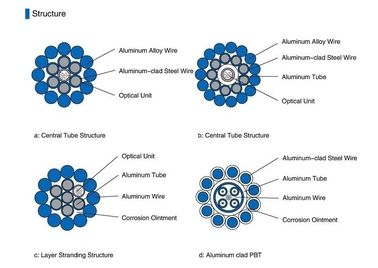

Tabung baja tahan karat pusat dikelilingi oleh lapisan tunggal atau ganda kabel baja berlapis aluminium (ACS) atau campuran kabel ACS dan kabel paduan aluminium.adalah kabel yang paling banyak digunakan, desainnya sepenuhnya disesuaikan dengan kebutuhan saluran listrik yang paling umum.

OptikSerat Karakteristik

Karakteristik optik, geometris, mekanik dan lingkungan dari serat optik ITU-T G.652.D harus sesuai dengan tabel di bawah ini:

Karakteristik			Nilai yang Ditentukan	Satuan
Karakteristik Optik
Diameter bidang modus		pada 1310nm	9,1±0,5	µm
		pada 1550nm	10,3 ± 0,7	mm
Koefisien atenuasi		pada 1310nm	≤0,36	dB/km
		pada 1550nm	≤0,23	dB/km
Atenuasi non-keseragaman			≤0,05	dB
Panjang gelombang dispersi nol ( λ0)			1300 ～1324	nm
Kemiringan dispersi maksimum nol (S0maks)			≤0,092	ps/(nm2·km)
Koefisien dispersi mode polarisasi (PMDQ)			≤0.2
Panjang gelombang cut-off (λcc)			≤1260	nm
Koefisien dispersi		1288～1339nm	≤3.5	ps/(nm·km)
		1550nm	≤18	ps/(nm·km)
Indeks refraksi kelompok efektif (Neff)		pada 1310nm	1.466	－
		pada 1550nm	1.467	－
Karakteristik geometris
Diameter pelapis			125,0±1,0	µm
Cladding non-sirkularitas			≤1.0	%
Diameter lapisan			245,0±10,0	µm
Kesalahan konsentrisitas lapisan-kelongsong			≤12.0	µm
Pelapisan non-sirkularitas			≤6.0	%
Kesalahan konsentrisitas core-cladding			≤0,8	µm
Kesalahan konsentrisitas kelongsong / pelapisan			≤12.0	µm
Karakteristik mekanis
Keriting			≥4	M
Bukti stres			≥0,69	IPK
Kekuatan strip pelapis	Nilai rata-rata		1.0-5.0	N
	Nilai puncak		1.3-8.9	N
Kehilangan tekukan makro	Ф60mm, 100 lingkaran, pada 1550nm		≤0,05	dB
	Ф32mm, 1 lingkaran, pada 1550nm		≤0,05	dB

Spesifikasi OPGW

Fiber danLpilihTube ColorSAYAidentifikasi

Tabung fiber dan loose individu harus sesuai dengan standar TIA/EIA-598-A dan kode warna seperti di bawah ini.

Tabung baja 1 (serat No.1-12): Serat optik mode tunggal (SM)

Warna Serat

Tabung baja 2 (serat No.13-24): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 50mm)

Tabung baja 3 (serat No.25-36): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 100mm)

Tabung baja 4 (serat No.37-48): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 150mm)

Pengepakan danShipping

OPGW harus dililit rapat dan seragam pada gulungan kayu-besi yang kuat yang sesuai dengan ANSI/AA 53-1981 atau yang setara.Gulungan harus dilagging dengan reng kayu-besi yang kokoh untuk mencegah OPGW dari kerusakan dalam operasi pengiriman, penanganan, penyimpanan dan merangkai biasa.

Menurut panjang kabel, kami memilih jenis gulungan yang berbeda (D, d, b, w1, w2) untuk memuat kabel.
