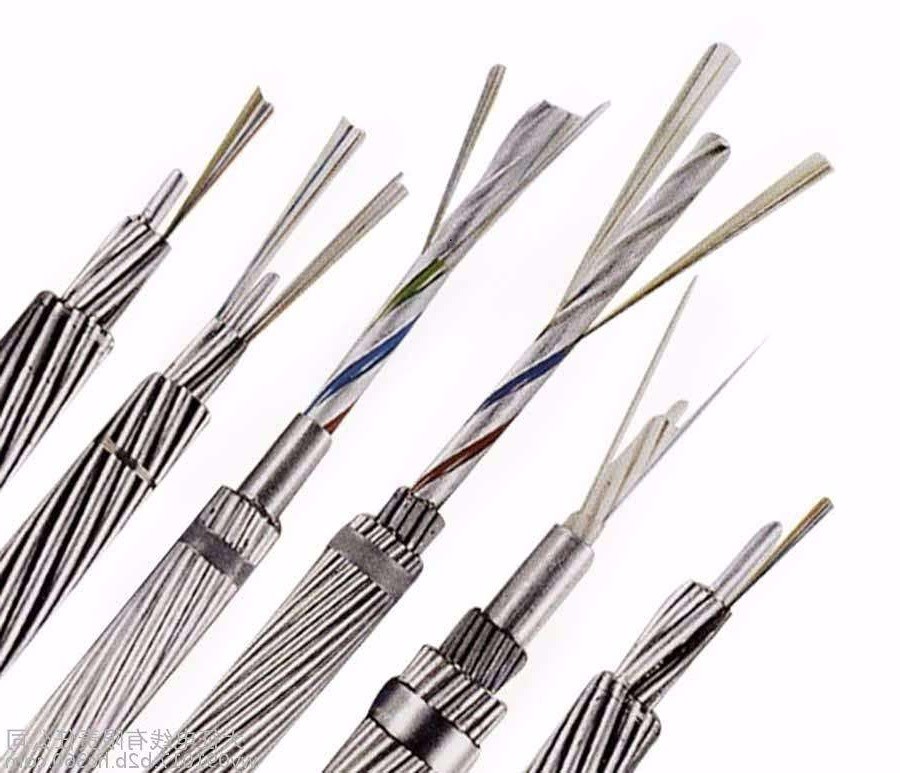

OPGW Fiber Optic Cable Composite Overhead Gound Wire Diameter Kabel 20.0mm

TeSpesifikasi teknis untuk kabel serat optik

OptikSerat Karakteristik

Karakteristik optik, geometris, mekanik dan lingkungan dari ITU-T G.652.D serat optik harus sesuai dengan tabel di bawah ini:

Karakteristik			Nilai yang ditentukan	Satuan
Karakteristik optik
Diameter medan mode		pada 1310nm	9.1±0.5	μm
		pada 1550nm	10.3 ± 0.7	mm
Koefisien atenuasi		pada 1310nm	≤ 0.36	dB/km
		pada 1550nm	≤ 0.23	dB/km
Ketidaksamaan atenuasi			≤ 0.05	dB
Panjang gelombang dispersi nol (λ0)			1300 ¥1324	nm
Kemiringan dispersi maksimum nol (S)0max)			≤ 0.092	ps/(nm2·km)
Koefisien dispersi modus polarisasi (PMD)Q)			≤ 0.2
Panjang gelombang pemotongan (λcc)			≤ 1260	nm
Koefisien dispersi		1288 ∼ 1339 nm	≤3.5	ps/(nm·km)
		1550nm	≤ 18	ps/(nm·km)
Indeks refraksi kelompok yang efektif (Neff)		pada 1310nm	1.466	- Apa yang terjadi?
		pada 1550nm	1.467	- Apa yang terjadi?
Karakteristik geometris
Diameter pelapis			125.0±1.0	μm
Perlengkapan non-bentuk bulat			≤ 1.0	%
Diameter lapisan			245.0±10.0	μm
Kesalahan konsentrisitas pelapis			≤ 12.0	μm
Lapisan yang tidak melingkar			≤ 6.0	%
Kesalahan konsentrisitas pelapis inti			≤ 0.8	μm
Kesalahan konsentrisitas pelapis/lapisan			≤ 12.0	μm
Karakteristik mekanik
Curling			≥ 4	m
Tekanan bukti			≥ 0.69	GPa
Kekuatan strip pelapis	Nilai rata-rata		1.0-5.0	N
	Nilai puncak		1.3-8.9	N
Kerugian lentur makro	F60mm, 100 lingkaran, pada 1550nm		≤ 0.05	dB
	F32mm, 1 lingkaran, pada 1550nm		≤ 0.05	dB

KarakteristikdariKabel

Konstruksi Kabel dan PArameter

Kabel tanah atas yang terbuat dari kawat baja berlapis aluminium (AS) dan tabung baja tahan karat yang mengandung serat optik.

Potongan lintas OPGW

Spesifikasi OPGW

FIber danLooseTUbe CbauAkupengakuan

Serat individu dan tabung longgar harus sesuai dengan standar TIA/EIA-598-A dan kode warna sebagai berikut.

Tabung baja 1 (serat No.1-12): Serat optik mode tunggal (SM)

Warna Serat

Tabung baja 2 (serat No.13-24): Serat optik mode tunggal (SM)

Satu pelacak hitam (50mm pitch)

Tabung baja 3 (serat No.25-36): Serat optik mode tunggal (SM)

Satu pelacak hitam (100mm pitch)

Tabung baja 4 (serat No.37-48): Serat optik mode tunggal (SM)

Satu pelacak hitam (150mm pitch)

PengemasanSmenggelinding

OPGW harus terbungkus erat dan seragam pada gulungan besi kayu yang kuat yang sesuai dengan ANSI/AA 53-1981 atau setara.Gulung harus diteruskan dengan batangan besi kayu yang kuat untuk mencegah OPGW dari kerusakan dalam pengiriman biasa., pengolahan, penyimpanan dan operasi stringing.

Gambar Reel

Sesuai dengan panjang kabel, kita memilih gulungan jenis yang berbeda (D,d,b,w1,w2) untuk memuat kabel.

Lingkungan & Sertifikasi

Sesuai sepenuhnya dengan sistem ISO14001, RoHS dan OHSAS18001

Rekomendasi Pemasangan

Proses pemasangan:

Disarankan bahwa IEEE Std 524-1992 dan perusahaan kami direkomendasikan prosedur digunakan untuk pemasangan OPGW.
