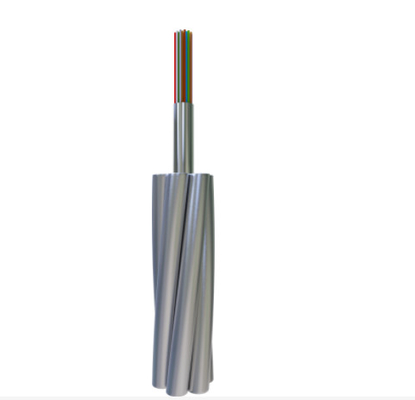

Kawat tanah atas komposit serat optik (Uni-tube)

Karakteristik

Perlindungan dan dukungan serat optik disediakan oleh tabung baja tahan karat yang diisi dengan gel hidrofobik.Kinerja tarik yang baik. tabung memiliki diameter kecil dan berat ringan, yang menghasilkan beban tambahan yang rendah pada menara. unit optik memiliki kelebihan panjang serat yang tepat,yang membuatnya mudah dirakit.

	Atenuasi				Bandwidth		Polasi Mode Dispersi
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Serat individu	Nilai Link Desain (M=20, Q=0,01%)
G652D	️	️	≤ 0,35dB/km	≤ 0,21dB/km	️	️	≤0,20ps/km	≤ 0,1ps/km
G655	️	️	️	≤ 0,22dB/km	️	️	≤0,20ps/km	≤ 0,1ps/km
50/125μm	≤ 3,0dB/km	≤ 1,0 dB/km	️	️	≥ 600MHz.km	≥ 1200MHz.km	️	️
62.5/125 μm	≤ 3,5 dB/km	≤ 1,0 dB/km	️	️	≥200MHz.km	≥ 600MHz.km	️	️

Konstruksi dan Kinerja

	Klasifikasi	Bahan	Nilai
Konstruksi	Serat optik	G652D/G655 dll.	2 - 48
	Tabung Perlindungan	Tabung baja tahan karat	1.5 - 6mm
	Garis yang bergelombang	Kawat AS/kawat AA/Al Rod	1.5 - 6mm
	Diameter maksimum		18 mm
	Maks. Potongan		200mm2
Karakteristik	Menurut standar seperti DL/T 832, IEC60794-4-10, IEEE1138
	Kekuatan tarik maksimum (RTS) (kN)		280
	Maks. Kekuatan Crush ((N/100mm)		2200
	Kapasitas arus pendek maksimum (40°C-200°C) ((kA2s)		100
	Min Radius lentur (dinamis)		20D
	Radius lentur (statis)		15D
Kinerja Lingkungan	Instalasi (°C)		-10 sampai +50
	Transportasi dan Operasi (°C)		-40 sampai +65

Catatan: D adalah diameter kabel.

Jenis Spesifik dan Data Teknis

Tidak, tidak.	Data Teknis
	Jenis Produk	Jenis struktur	Jumlah Serat	Bagian dari AS Wire (mm2)	Diameter (mm)	Berat Kabel (kg/km)	Kekuatan tarik rata-rata (kN)	20°CDC Resistensi (Ω/km)	Kapasitas arus jangka pendek (40-200°C kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Unit Optik 1/3.0	24	≈ 40	9.0	≤ 304	≥ 51	≤ 2.10	≥ 9
2	OPGW-24B1.3-50-[58;11.5)	6/3.2/20AS, Unit optik 1/3.2	24	≈ 50	9.6	≤ 345	≥ 58	≤ 1.82	≥ 11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Unit Optik 1/3.8	48	≈ 70	11.4	≤475	≥ 77	≤ 1.30	≥ 24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Unit optik 1/3.8	48	≈ 70	11.4	≤340	≥ 42	≤ 0.70	≥ 38

Jenis dan jumlah serat optik lainnya, kawat bercabang tersedia atas permintaan.

Karakteristik pengujian mekanik dan lingkungan

Artikel	Metode pengujian	Persyaratan
Ketegangan	IEC 60794-1-2-E1 Beban: sesuai dengan struktur kabel Panjang sampel: tidak kurang dari 10m, panjang yang dihubungkan tidak kurang dari100m Durasi: 1 menit	40%RTS tidak ada ketegangan serat tambahan ((0,01%), tidak ada attenuasi tambahan (0,03dB). Depresi serat 60% RTS≤0,25%,atenuasi tambahan≤0,05dB (Tidak ada attenuasi tambahan setelah pengujian).
Menekuk	IEC 60794-1-2-E3 Beban: menurut tabel di atas, tiga poin Durasi: 10 menit	Atenuasi tambahan pada 1550nm ≤0,05dB/serat; Tidak ada kerusakan pada elemen
Penetrasi Air	IEC 60794-1-2-F5B Waktu: 1 jam Panjang sampel: 0,5 m Ketinggian air: 1 m	Tidak ada kebocoran air.
Siklus Suhu	IEC 60794-1-2-F1 Panjang sampel: Tidak kurang dari 500m Kisaran suhu: -40°C sampai +65°C Siklus: 2 Waktu pengujian siklus suhu: 12 jam	Perubahan koefisien atenuasi harus kurang dari 0,1 dB/km pada 1550 nm.
