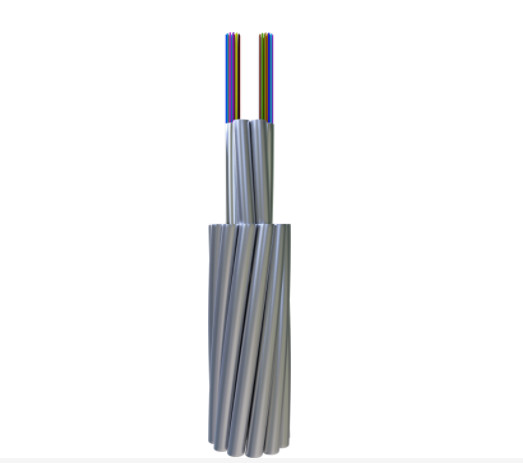

Kabel tanah tabung bergaris komposit serat optik

OPGW adalah kabel yang memiliki serat optik di dalamnya dan berfungsi untuk dua tujuan: sebagai kabel tanah dan untuk komunikasi.dan biaya overhead baru.

Karakteristik

Tabung baja tahan karat yang diisi dengan gel melindungi dan mendukung serat optik. Kontrol yang cermat memastikan kinerja yang baik dalam kondisi yang berbeda. Lebih banyak serat cocok dalam tabung yang lebih besar.Hal ini membuatnya kuat dan dapat diandalkan dengan sifat listrik dan mekanik yang baik.





	Atenuasi				Bandwidth		Polasi Mode Dispersi
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Serat individu	Nilai Link Desain (M=20, Q=0,01%)
G652D	️	️	≤ 0,35dB/km	≤ 0,21dB/km	️	️	≤0,20ps/km	≤ 0,1ps/km
G655	️	️	️	≤ 0,22dB/km	️	️	≤0,20ps/km	≤ 0,1ps/km
50/125μm	≤ 3,0dB/km	≤ 1,0 dB/km	️	️	≥ 600MHz.km	≥ 1200MHz.km	️	️
62.5/125 μm	≤ 3,5 dB/km	≤ 1,0 dB/km	️	️	≥200MHz.km	≥ 600MHz.km	️	️

Kinerja

	Klasifikasi	Bahan	Nilai
Konstruksi	Serat optik	G652D/G655 dll.	2 - 144
	Tabung Perlindungan	Tabung baja tahan karat	1.5 - 6mm
	Garis yang bergelombang	Kawat AS/kawat AA/Al Rod	1.5 - 6mm
	Diameter maksimum		30 mm
	Maks. Potongan		500mm2
Karakteristik	Menurut standar seperti DL/T 832, IEC60794-4-10, IEEE1138
	Kekuatan tarik maksimum (RTS) (kN)		700
	Maks. Kekuatan Crush ((N/100mm)		3000
	Kapasitas arus pendek maksimum (40°C sampai 200°C) ((kA2s)		2000
	Min Radius lentur (dinamis)		20D
	Radius lentur (statis)		15D
Kinerja Lingkungan	Instalasi (°C)		-10 sampai +50
	Transportasi dan Operasi (°C)		-40 sampai +65

Catatan: D adalah diameter kabel.

Jenis Spesifik dan Data Teknis

Tidak, tidak.	Data Teknis
	Jenis Produk	Jenis struktur	Max. Serat Menghitung	Bagian dari AS Wire (mm2)	Diameter (mm)	Berat Kabel (kg/km)	Kekuatan tarik rata-rata (kN)	20°CDC Resistensi (Ω/km)	Kapasitas arus jangka pendek (40-200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	Peraturan Menteri Kelautan dan Perikanan 11/2.8/20AS, Unit Optik 2/2.5	48	≈ 90	13.2	≤ 641	≥112	≤ 0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, Unit Optik 2/2.5	48	≈ 90	13.2	≤ 457	≥ 57	≤ 0.52	≥ 67
3	OPGW-24B1.3-100-[118;50]	Peraturan Menteri Perhubungan 11/2.8/20AS, Unit optik 1/2.5	24	≈100	13.2	≤ 674	≥118	≤ 0.93	≥ 50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, Unit optik 1/2.5	24	≈100	13.2	≤ 479	≥ 60	≤ 0.49	≥ 74
5	OPGW-24B1.3-110-[133;63]	Peraturan Menteri Perhubungan 10/3.2/20AS, Unit optik 1/2.5	24	≈110	14	≤ 760	≥133	≤ 0.83	≥ 63
6	OPGW-24B1.3-110-[140;68]	Peraturan Menteri Perhubungan Nomor: 11/3.05/20AS, Unit Optik 1/2.6	24	≈110	14.3	≤ 791	≥ 140	≤ 0.80	≥ 68
7	OPGW-24B1.3-110-[67;95]	Peraturan Menteri Kelautan dan Perikanan 12/2.8/AA, Unit optik 1/2.7	24	≈ 37 ≈ 74 ((AA)	14.1	≤ 473	≥ 67	≤ 0.40	≥ 95
8	OPGW-36B1.3-120-[145;73]	Peraturan Menteri Kelautan dan Perikanan 12/2.9/20AS, Unit optik 1/2.8	36	≈ 120	14.6	≤ 820	≥145	≤ 0.77	≥ 73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, Unit optik 1/2.8	36	≈ 120	14.6	≤ 700	≥ 95	≤ 0.55	≥ 98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, Unit optik 1/2.8	36	≈ 120	14.6	≤ 582	≥ 74	≤ 0.42	≥ 110
11	OPGW-72B1.3-120-[147;76]	Peraturan Menteri Perhubungan Nomor: 12/3.0/20AS, Unit optik 2/2.9	72	≈ 120	15.2	≤ 832	≥147	≤ 0.76	≥ 76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, Unit Optik 2/2.9	72	≈ 120	15.2	≤ 711	≥ 96	≤ 0.53	≥ 101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, Unit Optik 2/2.9	72	≈ 120	15.2	≤ 591	≥ 74	≤ 0.40	≥ 114
14	OPGW-36B1.3-130-[155;85]	Peraturan Menteri Perhubungan Nomor: 12/3.0/20AS, Unit optik 1/2.9	36	≈ 130	15.2	≤ 879	≥155	≤ 0.72	≥ 85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, Unit Optik 1/2.9	36	≈ 130	15.2	≤ 751	≥102	≤ 0.50	≥ 114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, Unit optik 1/2.9	36	≈ 130	15.2	≤ 624	≥ 79	≤ 0.40	≥137
17	OPGW-36B1.3-140-[175;100]	Peraturan Menteri Keuangan Nomor: 12/3.2/20AS, Unit Optik 1/3.1	36	≈ 140	16.1	≤ 995	≥ 175	≤ 0.65	≥ 100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS, Unit Optik 1/3.1	36	≈ 140	16.1	≤ 850	≥ 115	≤ 0.45	≥ 140
19	OPGW-36B1.3-145-[86;170]	Peraturan Menteri Keuangan Nomor: 12/3.2/AA, Unit Optik 1/3.1	36	≈ 49 ≈96 ((AA)	16.1	≤ 611	≥ 86	≤ 0.31	≥ 170
20	OPGW-48B1.3-150-[182;123]	Peraturan Menteri Keuangan Nomor: 12/3.3/20AS, Unit Optik 1/3.2	48	≈ 150	16.6	≤1055	≥182	≤ 0.60	≥ 123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, Unit Optik 1/3.2	48	≈ 150	16.6	≤ 901	≥122	≤ 0.42	≥ 165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, Unit optik 1/3.2	48	≈ 150	16.6	≤747	≥ 95	≤ 0.33	≥195
23	OPGW-72B1.3-150-[172;110]	Peraturan Menteri Kelautan dan Perikanan 12/3.3/20AS, Unit Optik 2/3.2	72	≈ 150	16.6	≤ 998	≥172	≤ 0.64	≥ 110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, Unit optik 2/3.2	72	≈ 150	16.6	≤ 853	≥116	≤ 0.45	≥147
25	OPGW-48B1.3-170-[198;150]	Peraturan Menteri Perhubungan Nomor: 12/3.5/20AS, Unit Optik 1/3.4	48	≈ 170	17.6	≤1190	≥ 198	≤ 0.54	≥ 150
26	OPGW-72B1.3-170-[199;156]	Peraturan Menteri Keuangan Nomor: 12/3.6/20AS, Unit optik 2/3.5	72	≈ 170	18.2	≤1187	≥ 199	≤ 0.54	≥156
27	OPGW-48B1.3-180-[252;125]	Peraturan Menteri Keuangan Nomor: 12/3.6/14AS, Unit Optik 1/3.5	48	≈180	18.2	≤1372	≥252	≤ 0.72	≥ 125
28	OPGW-48B1.3-180-[211;175]	Peraturan Menteri Kelautan dan Perikanan 12/3.6/20AS, Unit Optik 1/3.5	48	≈180	18.2	≤1255	≥211	≤ 0.50	≥ 175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, Unit optik 1/3.5	48	≈180	18.2	≤1071	≥147	≤ 0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, Unit Optik 1/3.5	48	≈180	18.2	≤ 888	≥113	≤ 0.28	≥262
31	OPGW-48B1.3-235-[268;243.4)	Peraturan Menteri Perhubungan 12/2.5/20AS+13/3.8/20AS, Unit optik 1/3.5	48	≈235	20.3	≤1594	≥ 268	≤ 0.38	≥ 243.4

Jenis dan jumlah serat optik lainnya, kawat bercabang tersedia atas permintaan.

Karakteristik pengujian mekanik dan lingkungan

Artikel	Metode pengujian	Persyaratan
Ketegangan	IEC 60794-1-2-E1 Beban: sesuai dengan struktur kabel Panjang sampel: tidak kurang dari 10m, panjang yang dihubungkan tidak kurang dari100m Durasi: 1 menit	40%RTS tidak ada ketegangan serat tambahan ((0,01%), tidak ada attenuasi tambahan (0,03dB). Depresi serat 60% RTS≤0,25%,atenuasi tambahan≤0,05dB (Tidak ada attenuasi tambahan setelah pengujian).
Menekuk	IEC 60794-1-2-E3 Beban: menurut tabel di atas, tiga poin Durasi: 10 menit	Atenuasi tambahan pada 1550nm ≤0,05dB/serat; Tidak ada kerusakan pada elemen
Penetrasi Air	IEC 60794-1-2-F5B Waktu: 1 jam Panjang sampel: 0,5 m Ketinggian air: 1m	Tidak ada kebocoran air.
Siklus Suhu	IEC 60794-1-2-F1 Panjang sampel: Tidak kurang dari 500m Kisaran suhu: -40°C sampai +65°C Siklus: 2 Waktu pengujian siklus suhu: 12 jam	Perubahan koefisien atenuasi harus kurang dari 0,1 dB/km pada 1550 nm.

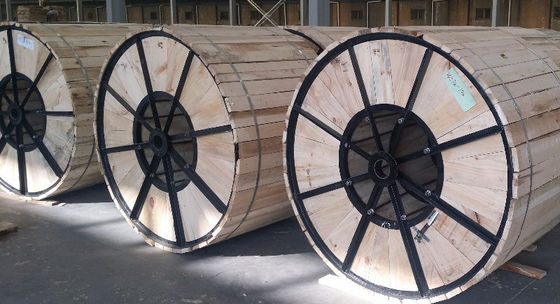

Pengemasan & Pengiriman
