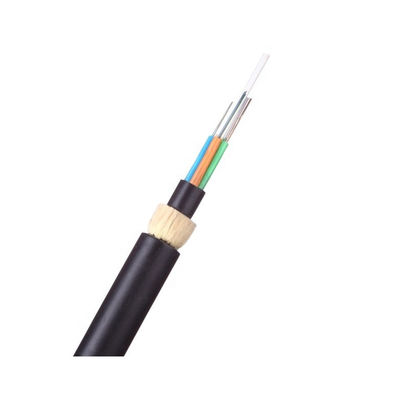

Kabel Serat Optik ADSS Pendukung Mandiri Warna Selubung Luar Hitam Instalasi Mudah

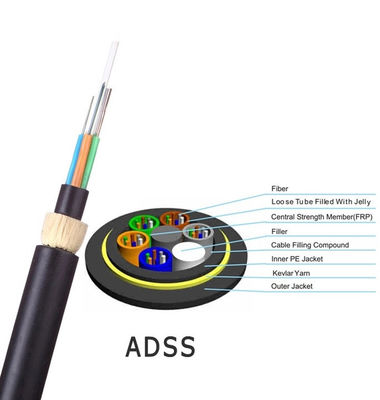

Kabel optik ADSS mengadopsi struktur terdampar lapisan longgar.Serat optik 250 µM diselubungi ke dalam tabung longgar yang terbuat dari bahan modulus tinggi, yang diisi dengan senyawa tahan air.Tabung longgar (dan tali pengisi) dipelintir di sekitar inti penguat pusat non-logam (FRP) untuk membentuk inti kabel yang kompak, dan celah inti kabel diisi dengan salep pemblokiran air.Inti kabel diekstrusi dengan selubung dalam polietilen (PE), kemudian dipelintir dengan aramid untuk penguatan, dan akhirnya diekstrusi dengan selubung luar polietilen (PE) atau pada selubung luar
Fitur
1. Benang yang dapat membengkak air memberikan perlindungan air lagi (struktur inti kering)
2. Konstruksi non-logam
3. Anggota kekuatan pusat polimer yang diperkuat serat kaca dan anggota kekuatan periferal benang aramid memberikan kekuatan yang sangat baik
4. Tabung penyangga fleksibel menyediakan perumahan terminal yang mudah ditangani
5.Single-layer SZ stranding membatasi tekanan tabung serat
6. Tabung gel thixotropic yang ramah serat untuk memastikan perlindungan serat
7.TIA 598 kode warna standar
8.6 atau 12 struktur tabung serat
Aplikasi
1. Diadopsi untuk distribusi luar ruangan
2. Jarak jauh dan komunikasi jaringan area lokal
3. Sistem transmisi dan distribusi tegangan rendah
4.Jalur tiang kereta api dan telekomunikasi
Spesifikasi umum
| Tipe Kabel |
ADSS |
| Jenis Serat |
G652D |
| Aplikasi |
Telekomunikasi jarak jauh, LAN di area bertegangan tinggi atau akses ke jaringan telekomunikasi; |
| Metode pemasangan yang disarankan |
Sistem transmisi daya, banyak area guntur dan inerferensi elektro-magnetik yang tinggi |
| Lingkungan |
Luar ruangan |
| Kisaran Suhu |
-40 ℃ hingga 70 ℃ |
| Parameter teknis serat optik mode tunggal ITU-T G.652D (B1.3). |
| Karakteristik Optik |
|
|
|
| Diameter bidang mode (MFD) |
1310nm
1550nm |
9,2±0,4
10,4±0,8 |
µm
µm |
| Panjang gelombang cut-off (λcc) |
|
≤1260 |
nm |
| Koefisien atenuasi |
1310nm
1383nm
1550nm |
<0,35
<0,35
<0,22 |
dB/km
dB/km
dB/km |
| Kerugian lentur makro |
φ75mm, 100lingkaran, pada 1550nm |
≤0,1 |
dB |
| Atenuasi non-keseragaman |
|
≤0,05 |
dB |
| Koefisien dispersi |
1288~1339nm
1271~1360nm
1550nm |
≤3.5
≤5.3
≤18 |
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km) |
| Panjang gelombang dispersi nol |
|
1300~1324 |
nm |
| Kemiringan dispersi maksimum nol |
|
≤0,093 |
Ps/(nm2.km) |
| Kelompok indeks bias (nilai tipikal) |
1310nm
1550nm |
1.466
1.467 |
|
| Karakteristik geometris |
|
|
|
| Diameter pelapis |
|
125,0±1,0 |
µm |
| Kesalahan konsentrisitas inti/kelongsong |
|
≤0,8 |
µm |
| Cladding non-sirkularitas |
|
≤1.0 |
% |
| Diameter lapisan |
|
245,0±10 |
µm |
| Kesalahan konsentrisitas kelongsong/lapisan |
|
≤12.0 |
µm |
| Lapisan non-sirkularitas |
|
≤8 |
% |
| Diameter lapisan berwarna |
|
250,0±15 |
µm |
| Karakteristik mekanis |
|
|
|
| Keriting (radius) |
|
≥4 |
M |
| Bukti stres |
|
＞0,69 |
IPK |
| Kekuatan strip pelapis |
Nilai rata-rata
Nilai puncak |
1.0-5.0
1.3-8.9 |
N
N |
| Parameter kerentanan korosi tegangan dinamis (nDnilai) |
|
≥20 |
|
| Item |
Deskripsi |
| Serat optik (G.652.D) |
12F |
24F |
| Tabung longgar |
Bahan |
PBT (Polybutylene Terephthalate) |
| Serat per tabung |
4 |
4 |
| Angka |
3 |
6 |
| Batang pengisi |
Angka |
3 |
0 |
| Anggota kekuatan pusat |
Bahan |
FRP (Fiber glass reinforced plastic) |
| Bahan penghalang air |
Benang penghalang air |
| Anggota kekuatan tambahan |
benang aramid |
| Sarung luar |
Bahan |
HDPE Hitam |
| Ketebalan |
Nominal: 1,6 mm |
| Diameter nominal kabel (± 0,3 mm) |
10.0 |
| Kabel kira-kira.berat (kg/km) |
78 |
| Tegangan Tegangan Terukur (RTS) |
4.5KN |
| Ketegangan kerja maksimum (40% RTS) |
1,8KN |
| Stres sehari-hari (15-25%RTS) |
0,675-1,125KN |
| Rentang maksimum yang diizinkan |
100m |
| Menghancurkan |
Waktu singkat |
2200N/100mm |
| Kisaran suhu yang berlaku |
Operasi |
-40 ℃ ~ + 70 ℃ |
| Instalasi |
-10 ℃ ~ + 50 ℃ |
| Penyimpanan & pengiriman |
-40 ℃ ~ + 60 ℃ |
| Radius Lentur |
Instalasi |
20 kali diameter kabel |
| Operasi |
10 kali diameter kabel |
