Kabel Serat Optik ADSS Non-Metal yang mendukung diri sendiri

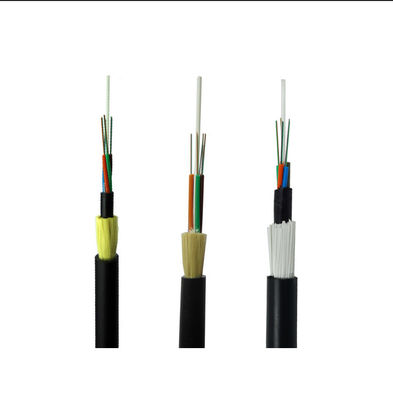

Deskripsi Produk
Kabel Mode Tunggal 2/4/6/8/12/24/48/96 Kabel Serat Optik Inti ADSS ini cocok untuk instalasi udara di luar ruangan.Struktur lapis baja ringan dengan Amaid Yarn messenger membuat Single Mode Kabel 2/4/6/8/12/24/48/96 Inti ADSS Fiber Optic Kabel sendiri gravitasi.
Spesifikasi ini mencakup persyaratan Kabel Serat Optik Self-Supporting All Dielectric (ADSS) yang akan diberikan kepada pelanggan untuk digunakan di luar instalasi.
Kabel serat optik harus sesuai dengan persyaratan spesifikasi ini dan umumnya memenuhi standar terbaru atau lebih baik:
ITU-T G.650: Definisi dan metode pengujian untuk atribut deterministik linier serat dan kabel mode tunggal
ITU-T G.652.D: Karakteristik serat optik mode tunggal dan kabel
IEC 60793-2-50 B1.3: Spesifikasi bagian untuk serat mode tunggal kelas B
IEEE Std 1222TM, Standar IEEE untuk Kabel Serat Optik Sendiri Semua-Dielectric.
Spesifikasi
Spesifikasi Umum
| Jenis Kabel |
ADSS |
| Jenis Serat |
G652D |
| Aplikasi |
Telekomunikasi jarak jauh, LAN di area tegangan tinggi atau akses ke jaringan telekomunikasi; |
| Metode pemasangan yang direkomendasikan |
Sistem transmisi daya, banyak daerah petir dan inerferensi elektromagnetik tinggi |
| Lingkungan |
Di luar ruangan |
| Kisaran suhu |
-40°C sampai 70°C |
Spesifikasi Serat
| Parameter teknis serat optik mode tunggal ITU-T G.652D (B1.3) |
| Karakteristik optik |
|
|
|
| Diameter medan mode (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
μm
μm
|
| Panjang gelombang pemotongan (λcc) |
|
≤ 1260 |
nm |
| Koefisien atenuasi |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Kerugian lentur makro |
φ75mm, 100 lingkaran, pada 1550nm |
≤ 0.1 |
dB |
| Ketidaksamaan atenuasi |
|
≤ 0.05 |
dB |
| Koefisien dispersi |
1288 ~ 1339nm
1271 ~ 1360nm
1550nm
|
≤3.5
≤ 5.3
≤ 18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Panjang gelombang dispersi nol |
|
1300~1324 |
nm |
| Kemiringan dispersi maksimum nol |
|
≤ 0.093 |
Ps/(nm2.km) |
| Indeks refraksi kelompok (nilai khas) |
1310nm
1550nm
|
1.466
1.467
|
|
| Karakteristik geometris |
|
|
|
| Diameter pelapis |
|
125.0±1.0 |
μm |
| Kesalahan konsentrisitas inti/lapisan |
|
≤ 0.8 |
μm |
| Perlengkapan non-bentuk bulat |
|
≤ 1.0 |
% |
| Diameter lapisan |
|
245.0±10 |
μm |
| Kesalahan konsentrisitas pelapis/lapisan |
|
≤ 12.0 |
μm |
| Lapisan yang tidak melingkar |
|
≤ 8 |
% |
| Diameter lapisan berwarna |
|
250.0±15 |
μm |
| Karakteristik mekanik |
|
|
|
| Curling (radius) |
|
≥ 4 |
m |
| Tekanan bukti |
|
> 0.69 |
Gpa |
| Kekuatan strip pelapis |
Nilai rata-rata
Nilai puncak
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parameter kerentanan korosi tekanan dinamis (ndnilai) |
|
≥ 20 |
|
StandarCbauAkupengidentifikasianFIber
| Tidak, tidak. |
1 |
2 |
3 |
4 |
5 |
6 |
| Warna |
Biru |
Oranye |
Hijau |
Berwarna cokelat |
Slate |
Putih |
| Tidak, tidak. |
7 |
8 |
9 |
10 |
11 |
12 |
| Warna |
Merah |
Hitam |
Kuning |
Violet |
Warna pink |
Aqua
|

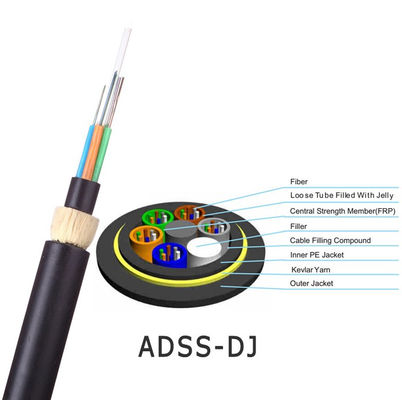

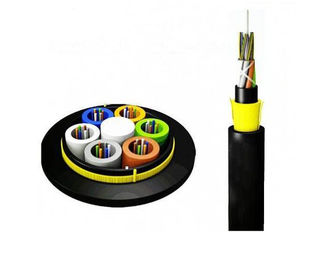

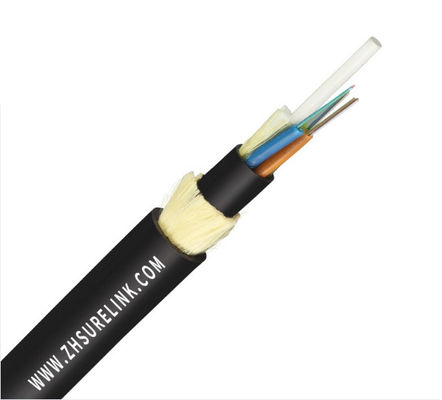

KabelDmengesankan
| Posisi |
Deskripsi |
| Serat optik ((G.652. D) |
12F |
24F |
| Tabung longgar |
Bahan |
PBT (Polybutylene Terephthalate) |
| Serat per tabung |
4 |
4 |
| Angka |
3 |
6 |
| Batang pengisi |
Angka |
3 |
0 |
| Anggota kekuatan pusat |
Bahan |
FRP (plastik bertulang serat kaca) |
| Bahan penghalang air |
Garn yang menghalangi air |
| Anggota pasukan tambahan |
Benang aramida |
| Lapisan luar |
Bahan |
HDPE hitam |
| Ketebalan |
Nominal: 1,6 mm |
| Diameter nominal kabel (± 0,3 mm) |
10.0 |
| Berat kabel sekitar (kg/km) |
78 |
| Tekanan ketegangan nominal (RTS) |
4.5KN |
| Tegangan kerja maksimum (40%RTS) |
1.8KN |
| Stres sehari-hari (15-25%RTS) |
0.675-1.125KN |
| Jangka panjang maksimum yang diizinkan |
100m |
| Menekuk |
Waktu yang singkat |
2200N/100mm |
| Kisaran suhu yang berlaku |
Operasi |
-40°C~+70°C |
| Pemasangan |
-10°C~+50°C |
| Penyimpanan & Pengiriman |
-40°C~+60°C |
| Radius Lipat |
Pemasangan |
20 kali diameter kabel |
| Operasi |
10 kali diameter kabel |
KabelSPantaiMberpelukan
Setiap kabel memiliki informasi berikut yang ditandai dengan jelas pada lapisan luar kabel:
a. Nama produsen.
b. Tahun pembuatan
Jenis kabel dan serat
d. Tanda panjang (cetakan pada setiap meter biasanya)
e. Atau sesuai kebutuhan pelanggan.
Kinerja Kabel
| Artikel |
Pengujian |
Metode pengujian |
Hasil pengujian |
| 1 |
Kekuatan tarik
IEC 60794-1-E1
|
Beban tegangan:1500N
Waktu: 1 menit
Panjang kabel: ≥50m
|
Perubahan kerugian ≤0,1dB@1550nm
Tidak ada patah serat dan tidak ada kerusakan sarung
|
| 2 |
Dampak
IEC 60794-1-E4
|
Tinggi: 1m
Berat: 1 kg
Titik benturan: ≥5
Siklus dampak: di sewa 3 siklus per spot
|
Perubahan kerugian ≤0,1dB@1550nm
Tidak ada patah serat dan tidak ada kerusakan sarung
|
| 3 |
Pengelompokan Berulang
IEC 60794-1-E6
|
Diameter lentur: 25X diameter luar kabel
Beban yang diterapkan: 25kg
Siklus lentur: 30 kali
Kecepatan lentur: 1 siklus per 2 s
|
Perubahan kerugian ≤0,1dB@1550nm
Tidak ada patah serat dan tidak ada kerusakan sarung
|
| 4 |
Torsi
IEC 60794-1-E7
|
Panjang torsi: 1m
Beban yang diterapkan: 25kg
Sudut torsi: ±90 atau +180
Siklus memutar: ≥10 kali
|
Perubahan kerugian ≤0,1dB@1550nm
Tidak ada patah serat dan tidak ada kerusakan sarung
|
| 5 |
Penetrasi Air
IEC 60794-1-F5B
|
Ketinggian air: 1m
Panjang kabel: 3m
Waktu penyimpanan: 24 jam
|
Tidak ada kebocoran air dari ujung kabel |
| 6 |
Suhu
IEC 60794-1-F1
|
Langkah suhu: +20°C->-40°C->+70°C->+20°C
Waktu penyimpanan: 24 jam per langkah
Siklus: 2 kali
|
Perubahan kerugian ≤0,1dB@1550nm
Tidak ada patah serat dan tidak ada kerusakan sarung
|
| 7 |
Aliran komposit
IEC 60794-1-E14
|
Panjang sampel: 30cm
Suhu: 70°C±2°C
Waktu penyimpanan: 24 jam
|
Tidak ada aliran senyawa |
Fitur
Rincian desain untuk panjang rentang hingga 1500ft (457m) dan jumlah serat hingga 432
Pemasangan satu kali - tidak ada utusan, tidak ada kawat pengikat - lebih cepat dan lebih murah
Kabel diblokir air menggunakan teknologi inti kering, oleh karena itu tidak ada senyawa banjir berantakan
Cocok untuk digunakan pada saluran distribusi dan transmisi tegangan tinggi
Tidak memerlukan kabel utusan - sepenuhnya mendukung diri.
