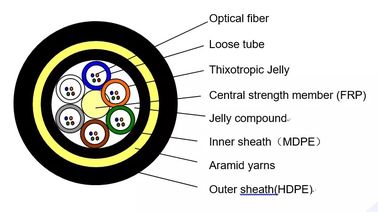

Kabel ADSS adalah tabung longgar yang terikat. Serat, 250μm, diposisikan ke dalam tabung longgar yang terbuat dari plastik modulus tinggi. Tabung-tabung diisi dengan senyawa pengisi tahan air.Tabung (dan pengisi) terikat di sekitar FRP (Fiber Reinforced Plastic) sebagai anggota kekuatan pusat non-logam ke dalam inti kabel yang kompak dan melingkarSetelah inti kabel diisi dengan senyawa pengisi, ia ditutupi dengan lapisan dalam PE (polietilen) yang tipis.Setelah lapisan benang aramida yang bergaris diletakkan di atas lapisan dalam sebagai anggota kekuatan, kabel dilengkapi dengan lapisan luar PE atau AT (anti-tracking).
Kondisi sebenarnya dari kabel listrik udara dipertimbangkan sepenuhnya ketika kabel ADSS dirancang. Untuk kabel listrik udara di bawah 110kV, lapisan luar PE diterapkan.Untuk kabel listrik sama atau lebih dari 110kVDesain khusus dari jumlah aramid dan proses stranding dapat memenuhi permintaan pada berbagai rentang.
Fitur
Spesifikasi
| Jumlah serat kabel | / | 2 ~ 30 | 32 ~ 60 | 62 ~ 72 | |||
| Struktur | / | 1+5 | 1+5 | 1+6 | |||
| Gaya serat | / | G.652D | |||||
| Anggota kekuatan pusat | bahan | mm | FRP | ||||
| Diameter (rata-rata) | 1.5 | 1.5 | 2.1 | ||||
| Tabung longgar | Bahan | mm | PBT | ||||
| Diameter (rata-rata) | 1.8 | 2.1 | 2.1 | ||||
| Ketebalan rata-rata | 0.32 | 0.35 | 0.35 | ||||
| Maksimal serat/tabung longgar | 6 | 12 | 12 | ||||
| Warna tabung | Identifikasi warna penuh | ||||||
| Panjang serat yang berlebihan | % | 0.7 ~ 0.8 | |||||
| Ketahanan air | Bahan | / | Jelly kabel | ||||
| Sehat dalam | bahan | mm | MDPE | ||||
| Lapisan dalam | 0.9mm | ||||||
| Komponen penguat non-logam | Bahan | / | Benang Aramid | ||||
| Lapisan luar | bahan | mm | MDPE | ||||
| Lapisan luar | 1.8mm | ||||||
| Diameter kabel (rata-rata) | mm | 10.9 | 11.5 | 12.1 | |||
| Berat kabel (Dikira-kira) | kg/km | 95 | 110 | 120 | |||
| Area Bagian Kabel | mm2 | 93.31 | 103.87 | 114.99 | |||
| Koefisien atenuasi (max) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| Kekuatan tarik nominal ((RTS) | kn | 6 | |||||
| Ketegangan maksimum yang diizinkan (MAT) | kn | 2.5 | |||||
| Tegangan operasi rata-rata tahunan (EDS) | kn | 3.2 | |||||
| Modul Young | kn/mm2 | 7.8 | |||||
| Koefisien ekspansi termal | 10-6/°C | 9 | |||||
| Ketahanan penekanan | jangka panjang | N/100mm | 1100 | ||||
| Jangka pendek | 2200 | ||||||
| Izin Radius Bent | statis | mm | 15 dari OD | ||||
| dinamis | 20 dari OD | ||||||
| Suhu | Saat bertelur | °C | -20 ~ +60 | ||||
| Penyimpanan dan transportasi | -40 ~ +70 | ||||||
| berlari | -40 ~ +70 | ||||||
| Lingkup penerapan | Cocok untuk tingkat tegangan di bawah 110kV, kecepatan angin di bawah 25m/s, es 5mm | ||||||
| Tanda kabel |
Nama perusahaan ADSS-××B1-PE-100M DL/T 788-2001 ××××M Tahun (Atau atas permintaan pelanggan) |
||||||
Catatan: Lembar data ini hanya dapat menjadi referensi, tetapi bukan tambahan untuk kontrak.
Pengemasan & Pengiriman
Kabel disediakan dalam panjang seperti yang ditentukan dalam PI atau sesuai kebutuhan.Diameter barel minimum drum tidak kurang dari 30 kali diameter kabel.
Ujung kabel akan disegel dengan tutup pelindung plastik untuk mencegah penetrasi air. Ujung akan mudah diakses untuk pengujian.Laporan uji inspeksi akhir dengan data kinerja atenuasi untuk setiap serat dilampirkan di dalam drum.
Dongguan TW-SCIE Co., Ltd. mengkhususkan diri dalam mengembangkan,manufaktur dan penjualan produk komunikasi serat optik dan terintegrasi dengan independen impor dan ekspor hak perusahaan teknologi tinggi.
Dongguan TW-SCIE Co., Ltd adalah kelompok perusahaan teknologi tinggi di Cina yang didedikasikan untuk perusahaan komunikasi dengan hak importir dan eksportir kami sendiri.
Sejak didirikan, high quality products and strong co-operations have enabled the enterprise to stably and rapidly grow into a specialized communication manufacturer which supplying and engineering service can provide the most complete product line-up and specifications in the fiber and cable industry of China.
Perusahaan ini memiliki banyak bakat yang setia, cerdas, dan penuh hati nurani, sementara kami berusaha untuk mengikuti teknologi canggih di seluruh dunia.kami telah menjalin hubungan dengan banyak akademi penelitian ilmiah.
