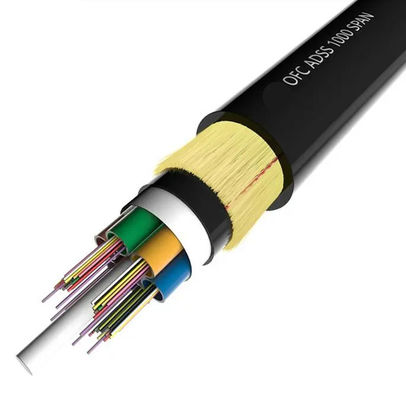

Kabel Serat Optik ADSS All-Dielectric 72 Core
Kabel ADSS secara longgar diputar. Struktur kabel optik adalah untuk menyelipkan serat optik 250μm ke dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung diisi dengan senyawa pengisi tahan airTabung (dan pengisi) diputar di sekitar FRP (plastik diperkuat serat) sebagai anggota kekuatan pusat non-logam untuk membentuk inti kabel melingkar kompak. Setelah mengisi inti kabel dengan pengisi.Lapisan luar adalah lapisan poliethelin tipis bagian dalamLapisan dalam mengadopsi lapisan serat aramid sebagai anggota penguat, dan lapisan luar mengadopsi PE atau AT (anti-tracking) lapisan.
Fitur
1Kabel serat optik udara, tidak ada bahan logam dalam struktur.
2Jumlah besar inti serat, ringan, dapat dipasang dengan kabel listrik, menghemat sumber daya.
3Mengadopsi material aramid kekuatan tarik tinggi untuk menahan ketegangan yang kuat dan mencegah kerutan dan tembakan.
4Ekspansi termal kecil, variasi busur kabel kecil ketika suhu berubah sangat besar.
5.Lapisan ganda benang aramid sebagai elemen kekuatan, memenuhi lingkungan yang keras seperti daerah danau garam yang tinggi atau garis dengan rentang lebih dari 800 meter.
6.Tiga lapisan lapisan, PE / AT sebagai jaket luar.Aku tidak tahu.
Aplikasi
1.Dipakai untuk distribusi di luar ruangan
2. Jaringan di tempat gangguan elektromagnetik tinggi
3.Komunikasi jarak jauh dan jaringan area lokal
4Sistem transmisi dan distribusi tegangan rendah
Spesifikasi
| Jumlah serat kabel |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Struktur |
/ |
1+5 |
1+5 |
1+6 |
| Gaya serat |
/ |
G.652D |
| Anggota kekuatan pusat |
bahan |
mm |
FRP |
| Diameter (rata-rata) |
1.5 |
1.5 |
2.1 |
| Tabung longgar |
Bahan |
mm |
PBT |
| Diameter (rata-rata) |
1.8 |
2.1 |
2.1 |
| Ketebalan rata-rata |
0.32 |
0.35 |
0.35 |
| Maksimal serat/tabung longgar |
6 |
12 |
12 |
| Warna tabung |
Identifikasi warna penuh |
| Panjang serat yang berlebihan |
% |
0.7 ~ 0.8 |
| Ketahanan air |
Bahan |
/ |
Jelly kabel |
| Sehat dalam |
bahan |
mm |
MDPE |
| Lapisan dalam |
0.9mm |
| Komponen penguat non-logam |
Bahan |
/ |
Benang Aramid |
| Lapisan luar |
bahan |
mm |
MDPE |
| Lapisan luar |
1.8mm |
| Diameter kabel (rata-rata) |
mm |
10.9 |
11.5 |
12.1 |
| Berat kabel (Dikira-kira) |
kg/km |
95 |
110 |
120 |
| Area Bagian Kabel |
mm2 |
93.31 |
103.87 |
114.99 |
| Koefisien atenuasi (max) |
1310nm |
dB/km |
0.35 |
| 1550nm |
0.21 |
| Kekuatan tarik nominal ((RTS) |
kn |
6 |
| Ketegangan maksimum yang diizinkan (MAT) |
kn |
2.5 |
| Tegangan operasi rata-rata tahunan (EDS) |
kn |
3.2 |
| Modul Young |
kn/mm2 |
7.8 |
| Koefisien ekspansi termal |
10-6/°C |
9 |
| Ketahanan penekanan |
jangka panjang |
N/100mm |
1100 |
| Jangka pendek |
2200 |
| Izin Radius Bent |
statis |
mm |
15 dari OD |
| dinamis |
20 dari OD |
| Suhu |
Saat bertelur |
°C |
-20 ~ +60 |
| Penyimpanan dan transportasi |
-40 ~ +70 |
| berlari |
-40 ~ +70 |
| Lingkup penerapan |
Cocok untuk tingkat tegangan di bawah 110kV, kecepatan angin di bawah 25m/s, es 5mm |
| Tanda kabel |
Nama perusahaan ADSS-××B1-PE-100M DL/T 788-2001 ××××M Tahun
(Atau atas permintaan pelanggan)
|
Catatan:Lembar data ini hanya dapat menjadi referensi, tetapi bukan tambahan untuk kontrak.

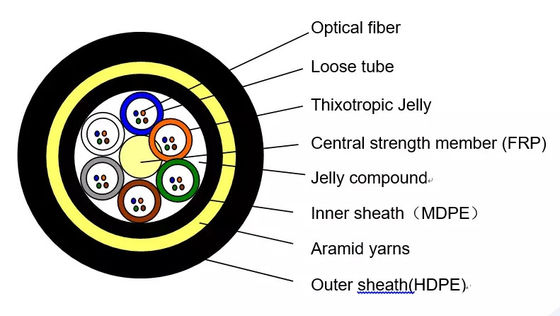

Struktur Produk
