Kabel Serat Optik ADSS Pendukung Mandiri Warna Selubung Luar Hitam Instalasi Mudah
Single Mode 2/4/6/8/12/24/48/96 Core ADSS Cables ini cocok untuk instalasi udara luar ruangan. Struktur lapis baja ringan dengan pesan Amaid Yarn membuat Single Mode Cable 2/4/6/8/12/24 /48/96 Kabel Serat Optik Inti ADSS itu sendiri gravitasi.
Spesifikasi ini mencakup persyaratan Kabel Serat Optik Pendukung Mandiri Semua Dielektrik (ADSS) yang akan dipasok ke pelanggan untuk digunakan di luar instalasi.
Kabel serat optik harus memenuhi persyaratan spesifikasi ini dan umumnya memenuhi atau standar terbaru yang lebih baik:
ITU-T G.650: Definisi dan metode pengujian untuk atribut linier dan deterministik serat dan kabel mode tunggal
ITU-T G.652.D: Karakteristik kabel dan serat optik mode tunggal
IEC 60793-2-50 B1.3: Spesifikasi penampang untuk serat mode tunggal kelas B
Standar IEEE 1222TM, Standar IEEE untuk Kabel Serat Optik Mandiri Semua-Dielektrik
Aplikasi
1. Kabel serat optik udara swadaya mandiri dielektrik, tanpa logam, material dalam struktur.
2. Sejumlah besar inti serat, bobot ringan, dapat diletakkan dengan saluran listrik, menghemat sumber daya.
3. Mengadopsi bahan aramid kekuatan tarik tinggi untuk menahan ketegangan yang kuat dan mencegah kerang dan tembakan.
4. Ekspansi termal kecil, variasi busur garis kabel kecil ketika suhu sangat berubah.
5. jaket ganda, selubung luar PE / AT.
Spesifikasi
| Tipe Kabel |
ADSS |
| Jenis Serat |
G652D |
| Aplikasi |
Telekomunikasi jarak jauh, LAN di area bertegangan tinggi atau akses ke jaringan telekomunikasi; |
| Metode pemasangan yang disarankan |
Sistem transmisi daya, banyak area guntur dan inerferensi elektro-magnetik yang tinggi |
| Lingkungan |
Luar ruangan |
| Kisaran Suhu |
-40 ℃ hingga 70 ℃ |
| Parameter teknis serat optik mode tunggal ITU-T G.652D (B1.3). |
| Karakteristik Optik |
|
|
|
| Diameter bidang mode (MFD) |
1310nm
1550nm
|
9,2±0,4
10,4±0,8
|
µm
µm
|
| Panjang gelombang cut-off (λcc) |
|
≤1260 |
nm |
| Koefisien atenuasi |
1310nm
1383nm
1550nm
|
<0,35
<0,35
<0,22
|
dB/km
dB/km
dB/km
|
| Kerugian lentur makro |
φ75mm, 100lingkaran, pada 1550nm |
≤0,1 |
dB |
| Atenuasi non-keseragaman |
|
≤0,05 |
dB |
| Koefisien dispersi |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Panjang gelombang dispersi nol |
|
1300~1324 |
nm |
| Kemiringan dispersi maksimum nol |
|
≤0,093 |
Ps/(nm2.km) |
| Indeks refraksi golongan (nilai tipikal) |
1310nm
1550nm
|
1.466
1.467
|
|
| Karakteristik geometris |
|
|
|
| Diameter pelapis |
|
125,0±1,0 |
µm |
| Kesalahan konsentrisitas inti/kelongsong |
|
≤0,8 |
µm |
| Cladding non-sirkularitas |
|
≤1.0 |
% |
| Diameter lapisan |
|
245,0±10 |
µm |
| Kesalahan konsentrisitas kelongsong/lapisan |
|
≤12.0 |
µm |
| Pelapisan non-sirkularitas |
|
≤8 |
% |
| Diameter lapisan berwarna |
|
250,0±15 |
µm |
| Karakteristik mekanis |
|
|
|
| Keriting (radius) |
|
≥4 |
M |
| Bukti stres |
|
＞0,69 |
IPK |
| Kekuatan strip pelapis |
Nilai rata-rata
Nilai puncak
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parameter kerentanan korosi tegangan dinamis (nDnilai) |
|
≥20 |
|

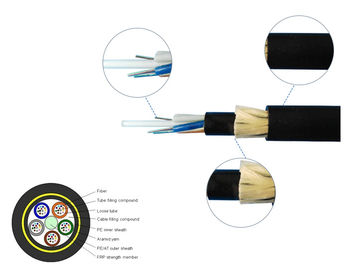

KabelDdesain
| Item |
Deskripsi |
| Serat optik (G.652.D) |
12F |
24F |
| Tabung longgar |
Bahan |
PBT (Polybutylene Terephthalate) |
| Serat per tabung |
4 |
4 |
| Angka |
3 |
6 |
| Batang pengisi |
Angka |
3 |
0 |
| Anggota kekuatan pusat |
Bahan |
FRP (Fiber glass reinforced plastic) |
| Bahan penghalang air |
Benang penghalang air |
| Anggota kekuatan tambahan |
benang aramid |
| Sarung luar |
Bahan |
HDPE Hitam |
| Ketebalan |
Nominal: 1,6 mm |
| Diameter nominal kabel (± 0,3mm) |
10.0 |
| Kabel kira-kira.berat (kg/km) |
78 |
| Tegangan Tegangan Terukur (RTS) |
4.5KN |
| Ketegangan kerja maksimum (40% RTS) |
1,8KN |
| Stres sehari-hari (15-25%RTS) |
0,675-1,125KN |
| Rentang maksimum yang diizinkan |
100m |
| Menghancurkan |
Waktu singkat |
2200N/100mm |
| Kisaran suhu yang berlaku |
Operasi |
-40 ℃ ~ + 70 ℃ |
| Instalasi |
-10 ℃ ~ + 50 ℃ |
| Penyimpanan & pengiriman |
-40 ℃ ~ + 60 ℃ |
| Radius Lentur |
Instalasi |
20 kali diameter kabel |
| Operasi |
10 kali diameter kabel |
Performa Kabel
| Barang |
Pengujian |
Metode Uji |
Hasil tes |
| 1 |
Daya tarik
IEC 60794-1-E1
|
Beban ketegangan: 1500N
Waktu: 1 mnt
Panjang kabel: ≥50m
|
Perubahan kerugian≤0.1dB@1550nm
Tidak ada serat putus dan tidak ada kerusakan selubung
|
| 2 |
Dampak
IEC 60794-1-E4
|
Tinggi: 1m
Berat: 1kg
Titik benturan: ≥5
Siklus dampak: sewa 3 siklus per titik
|
Perubahan kerugian≤0.1dB@1550nm
Tidak ada serat putus dan tidak ada kerusakan selubung
|
| 3 |
Pembengkokan berulang
IEC 60794-1-E6
|
Bending diameter: 25X diameter luar kabel
Beban yang diterapkan: 25kg
Siklus lentur: 30 kali
Kecepatan membungkuk: 1 siklus per 2 detik
|
Perubahan kerugian≤0.1dB@1550nm
Tidak ada serat putus dan tidak ada kerusakan selubung
|
| 4 |
Torsi
IEC 60794-1-E7
|
Panjang torsi: 1m
Beban yang diterapkan: 25kg
Sudut torsi: ±90 atau +180
Putar siklus: ≥10 kali
|
Perubahan kerugian≤0.1dB@1550nm
Tidak ada serat putus dan tidak ada kerusakan selubung
|
| 5 |
Penetrasi Air
IEC 60794-1-F5B
|
Ketinggian air: 1m
Panjang kabel: 3m
Menjaga waktu: 24 jam
|
Tidak ada air yang bocor dari ujung kabel yang berlawanan |
| 6 |
Suhu
IEC 60794-1-F1
|
Langkah suhu:+20°C->-40°C°C >+70°C->+20°C
Menjaga waktu: 24 jam per setiap langkah
Siklus: 2 kali
|
Perubahan kerugian≤0.1dB@1550nm
Tidak ada serat putus dan tidak ada kerusakan selubung
|
| 7 |
Aliran majemuk
IEC 60794-1-E14
|
Panjang sampel: 30cm
Suhu: 70 ℃ ± 2 ℃
Menjaga waktu: 24 jam
|
Tidak ada aliran majemuk
|
Penandaan Selubung Kabel
Setiap kabel memiliki informasi berikut yang ditandai dengan jelas pada selubung luar kabel:
A.Nama produsen.
B.Tahun pabrikan
C.Jenis kabel dan serat
D.Tanda panjang (mencetak pada setiap meter secara normal)
e.Atau sebagai kebutuhan pelanggan.
Kabel disediakan dengan panjang seperti yang ditentukan dalam PI atau sebagai persyaratan.Setiap panjang akan dikirim pada drum kayu terpisah yang tidak dapat dikembalikan.Diameter laras minimum drum tidak akan kurang dari 30 kali diameter kabel.
Kabel pada setiap gulungan akan ditutup seluruhnya dengan bungkus termal yang diikat ke kabel dengan tali pengemas.Bungkus ini dapat digunakan kembali dan memberikan perlindungan termal dan UV yang sangat baik.
Ujung kabel akan disegel dengan tutup pelindung plastik untuk mencegah penetrasi air.Ujungnya akan mudah diakses untuk pengujian.Laporan uji pemeriksaan akhir dengan data kinerja atenuasi untuk setiap serat terpasang di dalam drum.
