ADSS Kabel Serat Optik Udara Luar Ruang Dukungan Diri Semua-dielectric 72 inti
Deskripsi

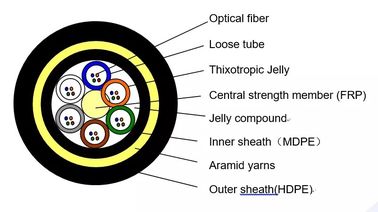

Kabel ADSS terdiri dari serat yang memiliki diameter 250μm dan diposisikan dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung-tabung diisi dengan senyawa pengisi tahan air dan bergelombang di sekitar elemen kekuatan pusat non-logam yang terbuat dari FRPHal ini menciptakan inti kabel yang kompak dan melingkar, yang kemudian diisi dengan senyawa pengisi dan ditutupi dengan lapisan dalam yang tipis yang terbuat dari PE.Lapisan benang aramid kemudian diterapkan di atas lapisan dalam sebagai anggota kekuatan, dan akhirnya, kabel dilengkapi dengan lapisan luar yang terbuat dari PE atau AT untuk anti-tracking.
Kondisi sebenarnya dari kabel listrik udara dipertimbangkan sepenuhnya ketika kabel ADSS dirancang. Untuk kabel listrik udara di bawah 110kV, lapisan luar PE diterapkan.Untuk kabel listrik sama atau lebih dari 110kVDesain khusus dari jumlah aramid dan proses stranding dapat memenuhi permintaan pada berbagai rentang.
Fitur
Kabel serat optik udara sepenuhnya dielektrik dan mendukung diri sendiri, tanpa logam dalam strukturnya.
Ini memiliki sejumlah besar inti serat, ringan, dan dapat dipasang di samping jalur listrik, menghemat sumber daya.
Kabel ini menggunakan bahan aramid kekuatan tarik tinggi untuk menahan ketegangan dan mencegah kerusakan.
Ini memiliki ekspansi termal kecil, yang berarti busur kabel minimal dipengaruhi oleh perubahan suhu.
Kabel memiliki lapisan ganda benang aramid untuk kekuatan, membuatnya cocok untuk lingkungan yang keras seperti danau garam yang tinggi atau jalur dengan rentang lebih dari 800 meter.
Kabel memiliki lapisan tiga lapisan dengan PE/AT sebagai lapisan luar.
Spesifikasi
| Jumlah serat kabel |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Struktur |
/ |
1+5 |
1+5 |
1+6 |
| Gaya serat |
/ |
G.652D |
| Anggota kekuatan pusat |
bahan |
mm |
FRP |
| Diameter (rata-rata) |
1.5 |
1.5 |
2.1 |
| Tabung longgar |
Bahan |
mm |
PBT |
| Diameter (rata-rata) |
1.8 |
2.1 |
2.1 |
| Ketebalan rata-rata |
0.32 |
0.35 |
0.35 |
| Maksimal serat/tabung longgar |
6 |
12 |
12 |
| Warna tabung |
Identifikasi warna penuh |
| Panjang serat yang berlebihan |
% |
0.7 ~ 0.8 |
| Ketahanan air |
Bahan |
/ |
Jelly kabel |
| Sehat dalam |
bahan |
mm |
MDPE |
| Lapisan dalam |
0.9mm |
| Komponen penguat non-logam |
Bahan |
/ |
Benang Aramid |
| Lapisan luar |
bahan |
mm |
MDPE |
| Lapisan luar |
1.8mm |
| Diameter kabel (rata-rata) |
mm |
10.9 |
11.5 |
12.1 |
| Berat kabel (Dikira-kira) |
kg/km |
95 |
110 |
120 |
| Area Bagian Kabel |
mm2 |
93.31 |
103.87 |
114.99 |
| Koefisien atenuasi (max) |
1310nm |
dB/km |
0.35 |
| 1550nm |
0.21 |
| Kekuatan tarik nominal ((RTS) |
kn |
6 |
| Ketegangan maksimum yang diizinkan (MAT) |
kn |
2.5 |
| Tegangan operasi rata-rata tahunan (EDS) |
kn |
3.2 |
| Modul Young |
kn/mm2 |
7.8 |
| Koefisien ekspansi termal |
10-6/°C |
9 |
| Ketahanan penekanan |
jangka panjang |
N/100mm |
1100 |
| Jangka pendek |
2200 |
| Izin Radius Bent |
statis |
mm |
15 dari OD |
| dinamis |
20 dari OD |
| Suhu |
Saat bertelur |
°C |
-20 ~ +60 |
| Penyimpanan dan transportasi |
-40 ~ +70 |
| berlari |
-40 ~ +70 |
| Lingkup penerapan |
Cocok untuk tingkat tegangan di bawah 110kV, kecepatan angin di bawah 25m/s, es 5mm |
| Tanda kabel |
Nama perusahaan ADSS-××B1-PE-100M DL/T 788-2001 ××××M Tahun
(Atau atas permintaan pelanggan)
|
Catatan:Lembar data ini hanya dapat menjadi referensi, tetapi bukan tambahan untuk kontrak.
