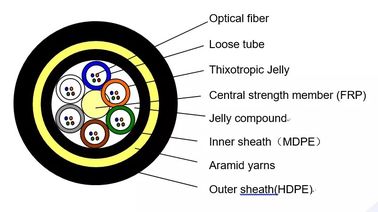

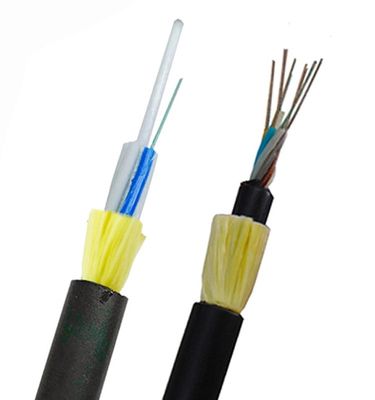

Kabel ADSS adalah tabung longgar yang terdampar.Serat, 250μm, diposisikan ke dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung diisi dengan senyawa pengisi tahan air.Tabung (dan pengisi) terdampar di sekitar FRP (Fiber Reinforced Plastic) sebagai anggota kekuatan pusat non-logam menjadi inti kabel yang kompak dan melingkar.Setelah inti kabel diisi dengan senyawa pengisi.itu ditutupi dengan selubung dalam PE (polietilen) tipis.Setelah lapisan terdampar dari benang aramid diaplikasikan di atas selubung dalam sebagai anggota kekuatan, kabel dilengkapi dengan selubung luar PE atau AT (anti-pelacakan).
Status aktual dari saluran listrik overhead dipertimbangkan sepenuhnya ketika kabel ADSS sedang dirancang.Untuk saluran listrik overhead di bawah 110kV, selubung luar PE diterapkan.UNTUK saluran listrik yang sama dengan atau lebih dari 110kV, AT selubung luar diterapkan.Desain khusus dari kuantitas aramid dan proses terdampar dapat memenuhi permintaan pada berbagai bentang.
Kabel serat optik udara mandiri serba dielektrik, tidak ada bahan logam dalam strukturnya
Sejumlah besar inti serat, ringan, dapat dipasang dengan saluran listrik, menghemat sumber daya
Mengadopsi bahan aramid kekuatan tarik tinggi untuk menahan ketegangan yang kuat dan mencegah kerang dan tembakan
Ekspansi termal kecil, variasi busur garis kabel kecil ketika suhu sangat berubah
Lapisan ganda benang aramid sebagai anggota kekuatan, memenuhi lingkungan yang keras seperti daerah danau garam dataran tinggi atau garis dengan rentang lebih dari 800 meter
Selubung tiga lapis, PE / AT sebagai jaket luar
3.Spesifikasi
| Jumlah serat kabel | / | 2~30 | 32~60 | 62~72 | |||
| Struktur | / | 1+5 | 1+5 | 1+6 | |||
| Gaya serat | / | G.652D | |||||
| Anggota kekuatan pusat | bahan | mm | FRP | ||||
| Diameter (rata-rata) | 1.5 | 1.5 | 2.1 | ||||
| tabung longgar | Bahan | mm | PBT | ||||
| Diameter (rata-rata) | 1.8 | 2.1 | 2.1 | ||||
| Ketebalan (rata-rata) | 0.32 | 0.35 | 0.35 | ||||
| Serat maksimum / tabung longgar | 6 | 12 | 12 | ||||
| Warna tabung | Identifikasi warna penuh | ||||||
| Panjang kelebihan serat | % | 0,7 ~ 0,8 | |||||
| Tahan air | Bahan | / | Jeli kabel | ||||
| Sehat batin | bahan | mm | MDPE | ||||
| Selubung dalam | 0.9mm | ||||||
| Komponen penguat non-logam | Bahan | / | Benang Aramid | ||||
| Selubung luar | bahan | mm | MDPE | ||||
| Selubung luar | 1.8mm | ||||||
| Diameter kabel (rata-rata) | mm | 10.9 | 11.5 | 12.1 | |||
| Berat kabel (Perkiraan) | kg/km | 95 | 110 | 120 | |||
| Area Bagian Kabel | mm2 | 93,31 | 103,87 | 114,99 | |||
| Koefisien atenuasi (Maks) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| Nilai Kekuatan Tarik (RTS) | kn | 6 | |||||
| Ketegangan maksimum yang diizinkan (MAT) | kn | 2.5 | |||||
| Ketegangan operasi rata-rata tahunan (EDS) | kn | 3.2 | |||||
| modulus young | kn/mm2 | 7.8 | |||||
| Koefisien ekspansi termal | 10-6/ | 9 | |||||
| Hancurkan resistensi | Jangka panjang | N/100mm | 1100 | ||||
| Jangka pendek | 2200 | ||||||
| Izin Bent Radius | statis | mm | 15 dari OD | ||||
| dinamis | 20 dari OD | ||||||
| Suhu | Saat meletakkan | ℃ | -20~+60 | ||||
| Penyimpanan dan transportasi | -40~+70 | ||||||
| berlari | -40~+70 | ||||||
| Lingkup aplikasi | Cocok untuk level tegangan di bawah 110kV, kecepatan angin di bawah 25m/s, lapisan es 5mm | ||||||
| Tanda Kabel |
Nama Perusahaan ADSS-××B1-PE-100M DL/T 788-2001 ××××M Tahun (Atau atas permintaan pelanggan) |
||||||
Catatan : Lembar data ini hanya dapat menjadi referensi, tetapi bukan pelengkap kontrak.Silahkan hubungi penjualan untuk rincian.
Kabel dipasok dengan panjang seperti yang ditentukan dalam PI atau sebagai persyaratan.Setiap panjang akan dikirim pada drum besi-kayu yang terpisah.Diameter barel minimum drum tidak akan kurang dari 30 kali diameter kabel.
Ujung kabel akan disegel dengan tutup pelindung plastik untuk mencegah penetrasi air.Ujung-ujungnya akan mudah diakses untuk pengujian.Laporan pengujian pemeriksaan akhir dengan data kinerja redaman untuk setiap serat terpasang di dalam drum.
7. FAQ
Q1: Di mana pabrik Anda?
A1: Pabrik kami terletak di Kota DONGGUAN, Provinsi GUANGDONG, Cina.
Q2: Sudah berapa lama perusahaan Anda melakukan ini?
A2: Lebih dari 20 tahun. Kami tidak hanya memproduksi kabel serat optik tetapi juga memproduksi serat optik dan alat terkait.
Q3: Bagaimana dengan kualitas kabelnya?
A4: Pabrik kami disetujui oleh sistem manajemen mutu ISO9001 dan termasuk sertifikasi STARF, CE, CPR, TLC di daftar. Kami memiliki serangkaian peralatan dan instrumen untuk memastikan kualitas produk kami yang dapat diandalkan.
Q4: Dapatkah Anda memproduksi kabel sebagai persyaratan kami?
A6: Tentu saja. Kami dapat menyediakan berbagai jenis produk sesuai dengan kebutuhan Anda dengan harga yang wajar.
Q5: Apakah Anda menerima pesanan OEM dan berapa banyak MOQnya?
A7: Ya, kami sangat menyambut pesanan OEM Anda. Untuk mencapai kepuasan pelanggan, kami menerima pesanan sampel, bahkan satu potong.
