48 Kawat Ground Overhead Komposit Udara Mandiri Mandiri Inti
Fiber Optic Composite Overhead Ground wire (OPGW) adalah jenis kabel yang digunakan pada saluran listrik overhead.Kabel semacam itu menggabungkan fungsi pentanahan dan komunikasi.

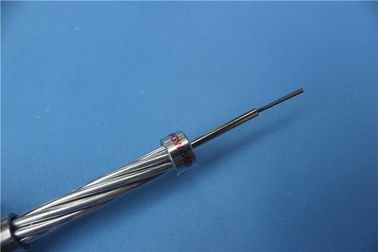

Kabel OPGW berisi struktur tubular dengan satu atau lebih serat optik di dalamnya, dikelilingi oleh lapisan kawat baja dan aluminium. Ini terutama digunakan untuk jalur komunikasi 110kV, 220kV, 500kV, 750kV dan sistem transmisi tegangan tinggi overhead baru.Itu juga dapat digunakan untuk mengganti kabel ground yang ada dari sistem transmisi tegangan tinggi overhead yang lama.
Kabel OPGW dijalankan di antara puncak tiang listrik bertegangan tinggi.Bagian konduktif kabel berfungsi untuk mengikat menara yang berdekatan ke ground bumi, dan melindungi konduktor tegangan tinggi dari sambaran petir.Struktur khusus dapat disesuaikan dengan kebutuhan pengguna.
Aplikasi
1. Beradaptasi untuk mengganti kabel ground yang sudah tua dan struktur baru dari kabel ground tegangan tinggi.
2. perlindungan pencahayaan dan melakukan arus hubung singkat
3.OPGW dapat menggantikan kabel arde konvensional dari saluran listrik lama dengan meningkatkan fungsi komunikasi serat.
Data teknis
| Detail Struktur |
|
Bernama |
TIDAK. |
Diameter |
| Tengah |
20% kabel AS |
1 |
2.70 |
mm |
| Lapisan 1 |
20% kabel AS |
4 |
2.70 |
mm |
| SUS-Tube |
2 |
2.70 |
mm |
| Lapisan 2 |
20% kabel AS |
10 |
2.70 |
mm |
| |
|
|
|
|
|
| |
Menurut standar IEEE std 1138, IEC 60794-4 |
|
|
|
|
| |
Serat No. & Jenis |
|
|
48 |
G652D |
| |
Diameter Standar |
|
|
13.50 |
mm |
| |
Mendukung Cross Section |
|
|
97.30 |
mm2 |
| |
|
Bagian kabel AS |
|
97.30 |
mm2 |
| |
Perkiraan massa |
|
|
687.0 |
kg/km |
| |
Kekuatan Tarik Dinilai |
|
|
117.0 |
kN |
| |
Ketegangan Maksimum yang Diijinkan (40% RTS) |
|
|
46.8 |
N/mm2 |
| |
Stres Sehari-hari (25% RTS) |
|
|
29.3 |
N/mm2 |
| |
Tegangan Margin Regangan (70% RTS) |
|
|
81.9 |
N/mm2 |
| |
Modulus Elastisitas |
|
|
162.0 |
IPK |
| |
Koefisien Perpanjangan Termal |
|
|
13.0 |
×10-6/ºC |
| |
Resistensi DC yang dihitung pada 20ºC |
|
|
0,878 |
Ω/km |
| |
Kapasitas Arus Sirkuit Pendek (40~200ºC, 0,25 detik) |
|
|
45.3 |
kA2·S |
| |
Rasio antara Tarik dan Berat |
|
|
17.40 |
km |
| Suhu |
Instalasi |
|
|
-10ºC~+50 |
ºC |
| Jangkauan: |
Transportasi dan Operasi |
|
|
-40ºC~+80 |
ºC
|
Persilangan
