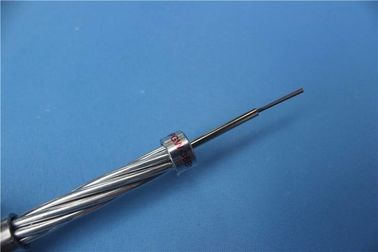

kabel optik opgw untuk 220kv line 48 Core Opgw Cable

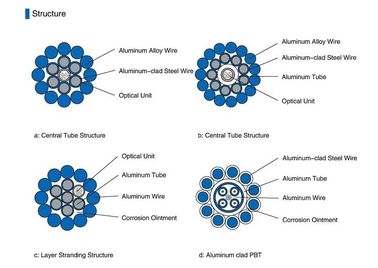

Tabung baja tahan karat pusat dikelilingi oleh lapisan tunggal atau ganda kabel baja berlapis aluminium (ACS) atau campuran kabel ACS dan kabel paduan aluminium.adalah kabel yang paling banyak digunakan, desainnya sepenuhnya disesuaikan dengan kebutuhan saluran listrik yang paling umum.
Aplikasi
1. Kawat arde komposit serat optik [OPGW] cocok untuk pemasangan pada saluran listrik baru dengan fungsi ganda kabel arde dan komunikasi.
2. Khusus untuk instalasi pada voitage normal dan saluran listrik tegangan ekstra tinggi.
3. perlindungan pencahayaan dan melakukan arus hubung singkat.
Data teknis
| Detail Struktur |
|
Bernama |
TIDAK. |
Diameter |
| Tengah |
20% kabel AS |
1 |
2.70 |
mm |
| Lapisan 1 |
20% kabel AS |
4 |
2.70 |
mm |
| SUS-Tube |
2 |
2.70 |
mm |
| Lapisan 2 |
20% kabel AS |
10 |
2.70 |
mm |
| |
|
|
|
|
|
| |
Menurut standar IEEE std 1138, IEC 60794-4 |
|
|
|
|
| |
Serat No. & Jenis |
|
|
48 |
G652D |
| |
Diameter Standar |
|
|
13.50 |
mm |
| |
Mendukung Cross Section |
|
|
97.30 |
mm2 |
| |
|
Bagian kabel AS |
|
97.30 |
mm2 |
| |
Perkiraan massa |
|
|
687.0 |
kg/km |
| |
Kekuatan Tarik Dinilai |
|
|
117.0 |
kN |
| |
Ketegangan Maksimum yang Diijinkan (40% RTS) |
|
|
46.8 |
N/mm2 |
| |
Stres Sehari-hari (25% RTS) |
|
|
29.3 |
N/mm2 |
| |
Tegangan Margin Regangan (70% RTS) |
|
|
81.9 |
N/mm2 |
| |
Modulus Elastisitas |
|
|
162.0 |
IPK |
| |
Koefisien Perpanjangan Termal |
|
|
13.0 |
×10-6/ºC |
| |
Resistensi DC yang dihitung pada 20ºC |
|
|
0,878 |
Ω/km |
| |
Kapasitas Arus Sirkuit Pendek (40~200ºC, 0,25 detik) |
|
|
45.3 |
kA2·S |
| |
Rasio antara Tarik dan Berat |
|
|
17.40 |
km |
| Suhu |
Instalasi |
|
|
-10ºC~+50 |
ºC |
| Jangkauan: |
Transportasi dan Operasi |
|
|
-40ºC~+80 |
ºC
|

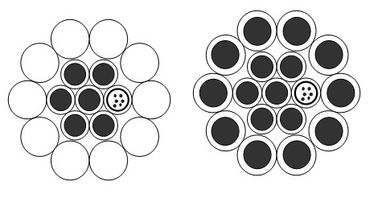

Persilangan
