Rumah /Produk/kabel serat optik OPGW/OPGW-aliminum alloy wire Central aluminium clading unit optik stainless steel

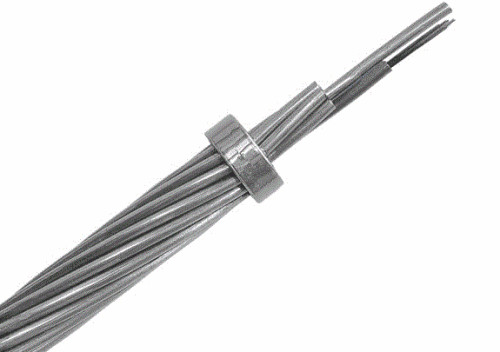

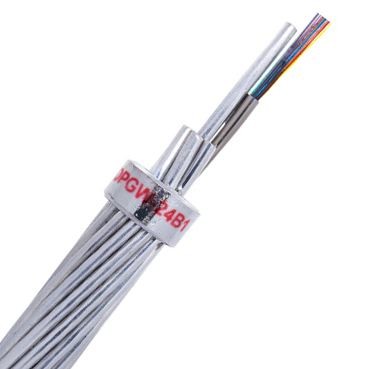

OPGW-aliminum alloy wire Central aluminium clading unit optik stainless steel

Dapat dinegosiasikan
MOQ
Dapat dinegosiasikan
harga
OPGW-aliminum alloy wire Central aluminium clading unit optik stainless steel
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Sarung Luar: kawat paduan aluminium
Warna: Putih
Radius Lentur: 25 * diameter kabel
rembesan air: air tersumbat
Orientasi untaian luar: Kiri kanan
Korosi: Anti karat
Panjang: Disesuaikan
Instalasi: menara transmisi udara
suhu operasi: -40c-70c
Menyoroti:

kabel serat opgw

,

kabel serat optik tahan air
Informasi dasar
Tempat asal: Dongguan, Guangdong, Cina (Daratan)
Nama merek: TW-SCIE or OEM
Sertifikasi: SGS ROHS REACH ISO
Nomor model: OPGW
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Drum Kayu
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Menyediakan kemampuan: 2000 km / per hari
Deskripsi Produk

Spesifikasi teknis untuk kabel serat optik



Karakteristik Serat Optik

Karakteristik optik, geometris, mekanik dan lingkungan dari ITU-T G.652.D serat optik adalah sesuai dengan tabel di bawah ini:



Karakteristik Nilai yang ditentukan Satuan
Karakteristik optik
Diameter medan mode pada 1310nm 9.1±0.5 μm
pada 1550nm 10.3 ± 0.7 mm
Koefisien atenuasi pada 1310nm ≤ 0.36 dB/km
pada 1550nm ≤ 0.23 dB/km
Ketidaksamaan atenuasi ≤ 0.05 dB
Panjang gelombang dispersi nol (λ0) 1300 ¥1324 nm
Kemiringan dispersi maksimum nol (S)0max) ≤ 0.092 ps/(nm2·km)
Koefisien dispersi modus polarisasi (PMD)Q) ≤ 0.2
Panjang gelombang pemotongan (λcc) ≤ 1260 nm
Koefisien dispersi 1288 ∼ 1339 nm ≤3.5 ps/(nm·km)
1550nm ≤ 18 ps/(nm·km)
Indeks refraksi kelompok yang efektif (Neff) pada 1310nm 1.466 - Apa yang terjadi?
pada 1550nm 1.467 - Apa yang terjadi?
Karakteristik geometris
Diameter pelapis 125.0±1.0 μm
Perlengkapan non-bentuk bulat ≤ 1.0 %
Diameter lapisan 245.0±10.0 μm
Kesalahan konsentrisitas pelapis ≤ 12.0 μm
Lapisan yang tidak melingkar ≤ 6.0 %
Kesalahan konsentrisitas pelapis inti ≤ 0.8 μm
Kesalahan konsentrisitas pelapis/lapisan ≤ 12.0 μm
Karakteristik mekanik
Curling ≥ 4 m
Tekanan bukti ≥ 0.69 GPa
Kekuatan strip pelapis Nilai rata-rata 1.0-5.0 N
Nilai puncak 1.3-8.9 N
Kerugian lentur makro F60mm, 100 lingkaran, pada 1550nm ≤ 0.05 dB
F32mm, 1 lingkaran, pada 1550nm ≤ 0.05 dB




Karakteristik Kabel

Konstruksi dan Parameter Kabel

Kabel tanah atas berisi kawat baja berlapis aluminium dan tabung baja tahan karat dengan serat optik.



Jenis kabel: OPGW-48B1.3-190[205;185.4)

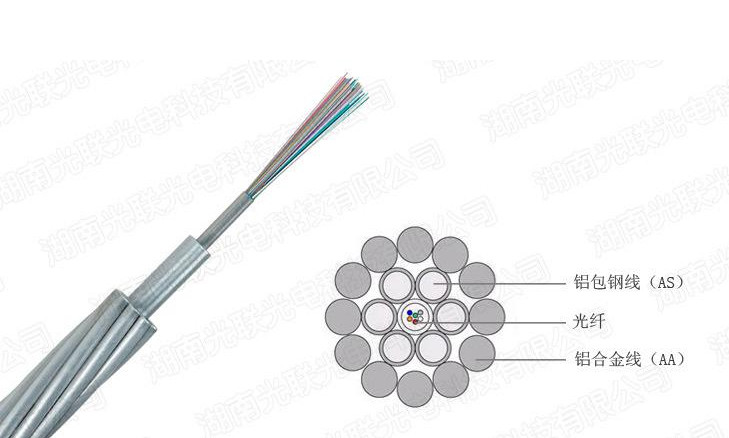

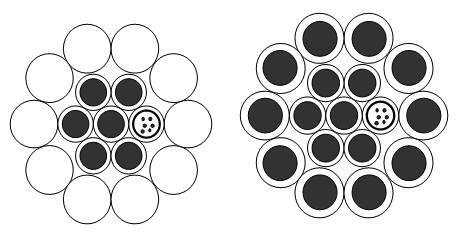

Potongan lintas OPGW



OPGW-aliminum alloy wire Central aluminium clading unit optik stainless steel 0

Struktur   Bahan Tidak, tidak. Diameter bahan
Serat G.652.D 48
Pusat 20% AS kawat 1 Diameter 4.0mm
Lapisan 1 SUS Tube 4 Diameter 4.0mm
20% AS kawat 2 Diameter 4.0mm
Lapisan 2 20% AS kawat 12 Diameter 4.0mm






Spesifikasi OPGW



Posisi Data Teknis
Terombang ambing Inti, lapisan 1, lapisan 2
Arah penangkaran Lapisan luar adalah tangan kanan
Diameter kabel (nominal) 20.0mm
Berat kabel (sekitar.) 1365kg/km
Bagian Transversal yang Mendukung AS Wire 188.5mm2
Kekuatan tarik nominal (RTS) 205kN
Modulus Elastisitas (E-Modulus) 162.0kN/mm2
Koefisien perpanjangan termal 13.0 × 10- 6/ K
Tekanan kerja maksimum (40%RTS) 82.0kN
Stres Sehari-hari (EDS) (RTS) 360,9 ~ 51,25kN
Resistensi DC pada 20°C 0.442 ohm/km
Arus waktu pendek (1,0s, 40°C~200°C) 13.62kA
Kapasitas arus jangka pendek I2t 185.4kA2s
Radius lentur minimal Pemasangan 30 kali diameter kabel
Operasi 15 kali diameter kabel
Kisaran suhu Pemasangan -10°C~+60°C
Penyimpanan & Pengiriman -40°C~+60°C
Operasi -40°C~+80°C


OPGW-aliminum alloy wire Central aluminium clading unit optik stainless steel 1




Identifikasi warna serat dan tabung longgar



Serat individu dan tabung longgar harus sesuai dengan standar TIA/EIA-598-A dan menggunakan kode warna berikut.



Tabung baja 1 (serat No.1-12): Serat optik mode tunggal (SM)

Warna Serat

Tidak, tidak. 1 2 3 4 5 6 7 8 9 10 11 12
Warna Biru Oranye Hijau Berwarna cokelat Abu-abu Putih Merah Alam Kuning Violet Warna pink Aqua



Tabung baja 2 (serat No.13-24): Serat optik mode tunggal (SM)

Satu pelacak hitam (50mm pitch)

Tidak, tidak. 13 14 15 16 17 18 19 20 21 22 23 24
Warna Biru Oranye Hijau Berwarna cokelat Abu-abu Putih Merah Alam Kuning Violet Warna pink Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Tabung baja 3 (serat No.25-36): Serat optik mode tunggal (SM)

Satu pelacak hitam (100mm pitch)

Tidak, tidak. 25 26 27 28 29 30 31 32 33 34 35 36
Warna Biru Oranye Hijau Berwarna cokelat Abu-abu Putih Merah Alam Kuning Violet Warna pink Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Tabung baja 4 (serat No.37-48): Serat optik mode tunggal (SM)

Satu pelacak hitam (150mm pitch)

Tidak, tidak. 37 38 39 40 41 42 43 44 45 46 47 48
Warna Biru Oranye Hijau Berwarna cokelat Abu-abu Putih Merah Alam Kuning Violet Warna pink Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌







Pengemasan & Pengiriman





OPGW-aliminum alloy wire Central aluminium clading unit optik stainless steel 2OPGW-aliminum alloy wire Central aluminium clading unit optik stainless steel 3

Sesuai dengan panjang kabel, kita memilih gulungan jenis yang berbeda (D,d,b,w1,w2) untuk memuat kabel.

OPGW-aliminum alloy wire Central aluminium clading unit optik stainless steel 4





Rekomendasi Pemasangan

Proses pemasangan:

Gunakan IEEE Std 524-1992 dan prosedur yang direkomendasikan perusahaan kami untuk memasang OPGW, seperti yang direkomendasikan.
