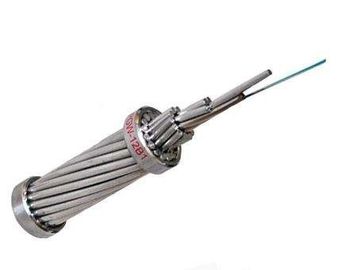

24 Core 48 Core OPGW Kabel Serat Cut Off Panjang Gelombang ≤1260nm Struktur Kompak

Spesifikasi Teknis Kabel Serat Optik

Kabel arde optik (juga dikenal sebagai OPGW atau, dalam standar IEEE, kabel arde komposit serat optik) adalah jenis kabel yang digunakan dalam saluran listrik overhead.Kabel semacam itu menggabungkan fungsi pentanahan dan komunikasi.Ini memiliki struktur tabung baja stainless pusat dan struktur terdampar lapisan.Kabel OPGW berisi struktur tubular dengan satu atau lebih serat optik di dalamnya, dikelilingi oleh lapisan tunggal atau ganda kabel baja berlapis aluminium (ACS) atau kabel ACS campuran dan kabel paduan aluminium.Kabel OPGW dipasang di antara puncak tiang listrik bertegangan tinggi.Bagian konduktif kabel berfungsi untuk mengikat menara yang berdekatan ke ground bumi, dan melindungi konduktor tegangan tinggi dari sambaran petir.Serat optik di dalam kabel dapat digunakan untuk transmisi data berkecepatan tinggi, baik untuk tujuan perlindungan dan kontrol saluran transmisi milik utilitas listrik itu sendiri, untuk komunikasi suara dan data milik utilitas itu sendiri, atau dapat disewakan atau dijual kepada pihak ketiga. pihak untuk melayani sebagai interkoneksi fiber berkecepatan tinggi antar kota.Untuk membangun OPGW harus memutus aliran listrik yang mengakibatkan kerugian yang lebih besar, sehingga OPGW harus digunakan dalam membangun saluran bertekanan tinggi di atas 110KV.

1. Ganti kabel arde udara yang ada, perbarui jalur komunikasi sistem tenaga.

2. Rencana dan desain sinkron dengan kabel arde ketika saluran listrik udara baru akan dibangun

3. Sediakan unit serat tabung stainless dengan perlindungan optimal

4. Melakukan arus hubung singkat gangguan besar dan memberikan proteksi petir

5. Cocok untuk aplikasi dalam jumlah serat tinggi dan saluran listrik tegangan super tinggi

6. Cocokkan dengan ketegangan-sag yang menguntungkan dari kawat grond diffluent.

Aplikasi

Kabel arde komposit serat optik [OPGW] cocok untuk pemasangan pada saluran listrik baru dengan fungsi ganda kabel arde dan komunikasi.Khusus untuk instalasi pada jaringan listrik voitage normal dan tegangan ekstra tinggi.OPGW dapat menggantikan kabel arde konvensional dari saluran listrik lama dengan meningkatkan fungsi komunikasi serat.Mereka melakukan arus hubung singkat dan memberikan penangkal petir.

Serat Optik Karakteristik

Karakteristik optik, geometris, mekanik dan lingkungan dari serat optik ITU-T G.652.D harus sesuai dengan tabel di bawah ini:

Karakteristik			Nilai yang Ditentukan	Satuan
Karakteristik Optik
Diameter bidang modus		pada 1310nm	9,1±0,5	µm
		pada 1550nm	10,3 ± 0,7	mm
Koefisien atenuasi		pada 1310nm	≤0,36	dB/km
		pada 1550nm	≤0,23	dB/km
Atenuasi non-keseragaman			≤0,05	dB
Panjang gelombang dispersi nol ( λ0)			1300 ～1324	nm
Kemiringan dispersi maksimum nol (S0maks)			≤0,092	ps/(nm2·km)
Koefisien dispersi mode polarisasi (PMDQ)			≤0.2
Panjang gelombang cut-off (λcc)			≤1260	nm
Koefisien dispersi		1288～1339nm	≤3.5	ps/(nm·km)
		1550nm	≤18	ps/(nm·km)
Indeks refraksi kelompok efektif (Neff)		pada 1310nm	1.466	－
		pada 1550nm	1.467	－
Karakteristik geometris
Diameter pelapis			125,0±1,0	µm
Cladding non-sirkularitas			≤1.0	%
Diameter lapisan			245,0±10,0	µm
Kesalahan konsentrisitas lapisan-kelongsong			≤12.0	µm
Pelapisan non-sirkularitas			≤6.0	%
Kesalahan konsentrisitas core-cladding			≤0,8	µm
Kesalahan konsentrisitas kelongsong / pelapisan			≤12.0	µm
Karakteristik mekanis
Keriting			≥4	M
Bukti stres			≥0,69	IPK
Kekuatan strip pelapis	Nilai rata-rata		1.0-5.0	N
	Nilai puncak		1.3-8.9	N
Kerugian lentur makro	Ф60mm, 100 lingkaran, pada 1550nm		≤0,05	dB
	Ф32mm, 1 lingkaran, pada 1550nm		≤0,05	dB

KarakteristikKabel

Konstruksi Kabel dan Parameter

Overhead ground wire terbuat dari aluminium-clad steel wire (AS) dan tabung stainless steel yang mengandung serat optik.

3.2Jenis kabel: OPGW-48B1.3-190[205;185.4]

3.2.1 Penampang OPGW

Fiber danLpilihTube ColorIdentifikasi

Tabung fiber dan loose individu harus sesuai dengan standar TIA/EIA-598-A dan kode warna seperti di bawah ini.

Tabung baja 1 (serat No.1-12): Serat optik mode tunggal (SM)

Warna Serat

Tabung baja 2 (serat No.13-24): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 50mm)

Tabung baja 3 (serat No.25-36): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 100mm)

Tabung baja 4 (serat No.37-48): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 150mm)

Pengepakan dan Pengiriman

OPGW harus dililit rapat dan seragam pada gulungan kayu-besi yang kuat yang sesuai dengan ANSI/AA 53-1981 atau yang setara.Gulungan harus dilagging dengan reng kayu-besi yang kokoh untuk mencegah OPGW dari kerusakan dalam operasi pengiriman, penanganan, penyimpanan dan merangkai biasa.

Menggambar Reel

Menurut panjang kabel, kami memilih jenis gulungan yang berbeda (D, d, b, w1, w2) untuk memuat kabel.
