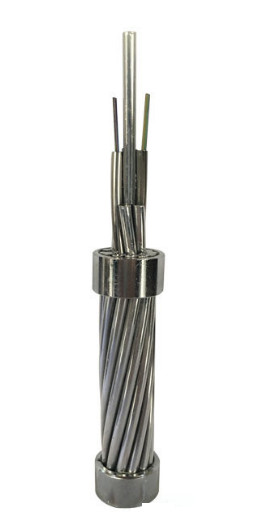

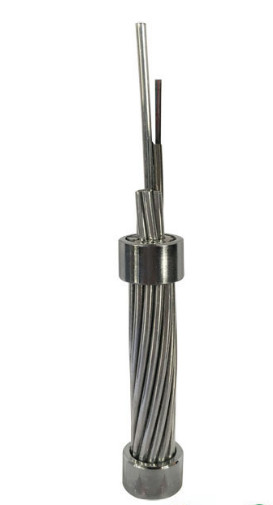

Kabel Serat Optik Tahan Air OPGW Terdampar, Kawat Tanah Overhead Komposit 205kN RTS

Spesifikasi Teknis Kabel Serat Optik

Fiber optic composite overhead ground wire (OPGW) adalah kabel ground overhead yang mengandung serat optik.Ini memiliki banyak fungsi seperti kabel ground overhead dan komunikasi optik.Ini terutama digunakan untuk jalur komunikasi 110KV, 220KV, 500KV, 750KV dan sistem transmisi tegangan tinggi baru.Ini juga dapat digunakan untuk mengganti saluran tanah yang ada dari sistem transmisi tegangan tinggi overhead yang lama, menambahkan saluran komunikasi optik, mengirimkan arus waktu singkat dan memberikan perlindungan anti petir.Struktur lain dapat disesuaikan berdasarkan permintaan.

1. Ganti kabel arde udara yang ada, perbarui jalur komunikasi sistem tenaga.

2. Rencana dan desain sinkron dengan kabel arde ketika saluran listrik udara baru akan dibangun

3. Sediakan unit serat tabung stainless dengan perlindungan optimal

4. Melakukan arus hubung singkat gangguan besar dan memberikan proteksi petir

5. Cocok untuk aplikasi dalam jumlah serat tinggi dan saluran listrik tegangan super tinggi

6. Cocokkan dengan ketegangan-sag yang menguntungkan dari kawat grond diffluent.

Aplikasi

Kabel arde komposit serat optik [OPGW] cocok untuk pemasangan pada saluran listrik baru dengan fungsi ganda kabel arde dan komunikasi.Khusus untuk instalasi pada jaringan listrik voitage normal dan tegangan ekstra tinggi.OPGW dapat menggantikan kabel arde konvensional dari saluran listrik lama dengan meningkatkan fungsi komunikasi serat.Mereka melakukan arus hubung singkat dan memberikan penangkal petir.

Serat Optik Karakteristik

Karakteristik optik, geometris, mekanik dan lingkungan dari serat optik ITU-T G.652.D harus sesuai dengan tabel di bawah ini:

Karakteristik			Nilai yang Ditentukan	Satuan
Karakteristik Optik
Diameter bidang modus		pada 1310nm	9,1±0,5	µm
		pada 1550nm	10,3 ± 0,7	mm
Koefisien atenuasi		pada 1310nm	≤0,36	dB/km
		pada 1550nm	≤0,23	dB/km
Atenuasi non-keseragaman			≤0,05	dB
Panjang gelombang dispersi nol ( λ0)			1300 ～1324	nm
Kemiringan dispersi maksimum nol (S0maks)			≤0,092	ps/(nm2·km)
Koefisien dispersi mode polarisasi (PMDQ)			≤0.2
Panjang gelombang cut-off (λcc)			≤1260	nm
Koefisien dispersi		1288～1339nm	≤3.5	ps/(nm·km)
		1550nm	≤18	ps/(nm·km)
Indeks refraksi kelompok efektif (Neff)		pada 1310nm	1.466	－
		pada 1550nm	1.467	－
Karakteristik geometris
Diameter pelapis			125,0±1,0	µm
Cladding non-sirkularitas			≤1.0	%
Diameter lapisan			245,0±10,0	µm
Kesalahan konsentrisitas lapisan-kelongsong			≤12.0	µm
Pelapisan non-sirkularitas			≤6.0	%
Kesalahan konsentrisitas core-cladding			≤0,8	µm
Kesalahan konsentrisitas kelongsong / pelapisan			≤12.0	µm
Karakteristik mekanis
Keriting			≥4	M
Bukti stres			≥0,69	IPK
Kekuatan strip pelapis	Nilai rata-rata		1.0-5.0	N
	Nilai puncak		1.3-8.9	N
Kerugian lentur makro	Ф60mm, 100 lingkaran, pada 1550nm		≤0,05	dB
	Ф32mm, 1 lingkaran, pada 1550nm		≤0,05	dB

KarakteristikKabel

Konstruksi Kabel dan Parameter

Overhead ground wire terbuat dari aluminium-clad steel wire (AS) dan tabung stainless steel yang mengandung serat optik.

3.2Jenis kabel: OPGW-48B1.3-190[205;185.4]

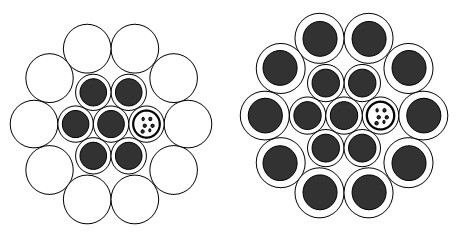

3.2.1 Penampang OPGW

Fiber danLpilihTube ColorIdentifikasi

Tabung fiber dan loose individu harus sesuai dengan standar TIA/EIA-598-A dan kode warna seperti di bawah ini.

Tabung baja 1 (serat No.1-12): Serat optik mode tunggal (SM)

Warna Serat

Tabung baja 2 (serat No.13-24): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 50mm)

Tabung baja 3 (serat No.25-36): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 100mm)

Tabung baja 4 (serat No.37-48): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 150mm)

Pengepakan dan Pengiriman

OPGW harus dililit rapat dan seragam pada gulungan kayu-besi yang kuat yang sesuai dengan ANSI/AA 53-1981 atau yang setara.Gulungan harus dilagging dengan reng kayu-besi yang kokoh untuk mencegah OPGW dari kerusakan dalam operasi pengiriman, penanganan, penyimpanan dan merangkai biasa.

Menggambar Reel

Menurut panjang kabel, kami memilih jenis gulungan yang berbeda (D, d, b, w1, w2) untuk memuat kabel.
