Spesifikasi teknis untuk kabel serat optik
Serat optik Karakteristik
Karakteristik optik, geometris, mekanik, dan lingkungan dari ITU-T G.652Serat optik harus sesuai dengan tabel di bawah ini.
| Karakteristik | Nilai yang ditentukan | Satuan | ||
| Karakteristik optik | ||||
| Diameter medan mode | pada 1310nm | 9.1±0.5 | μm | |
| pada 1550nm | 10.3 ± 0.7 | mm | ||
| Koefisien atenuasi | pada 1310nm | ≤ 0.36 | dB/km | |
| pada 1550nm | ≤ 0.23 | dB/km | ||
| Ketidaksamaan atenuasi | ≤ 0.05 | dB | ||
| Panjang gelombang dispersi nol (λ0) | 1300 ¥1324 | nm | ||
| Kemiringan dispersi maksimum nol (S)0max) | ≤ 0.092 | ps/(nm2·km) | ||
| Koefisien dispersi modus polarisasi (PMD)Q) | ≤ 0.2 | |||
| Panjang gelombang pemotongan (λcc) | ≤ 1260 | nm | ||
| Koefisien dispersi | 1288 ∼ 1339 nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤ 18 | ps/(nm·km) | ||
| Indeks refraksi kelompok yang efektif (Neff) | pada 1310nm | 1.466 | - Apa yang terjadi? | |
| pada 1550nm | 1.467 | - Apa yang terjadi? | ||
| Karakteristik geometris | ||||
| Diameter pelapis | 125.0±1.0 | μm | ||
| Perlengkapan non-bentuk bulat | ≤ 1.0 | % | ||
| Diameter lapisan | 245.0±10.0 | μm | ||
| Kesalahan konsentrisitas pelapis | ≤ 12.0 | μm | ||
| Lapisan yang tidak melingkar | ≤ 6.0 | % | ||
| Kesalahan konsentrisitas pelapis inti | ≤ 0.8 | μm | ||
| Kesalahan konsentrisitas pelapis/lapisan | ≤ 12.0 | μm | ||
| Karakteristik mekanik | ||||
| Curling | ≥ 4 | m | ||
| Tekanan bukti | ≥ 0.69 | GPa | ||
| Kekuatan strip pelapis | Nilai rata-rata | 1.0-5.0 | N | |
| Nilai puncak | 1.3-8.9 | N | ||
| Kerugian lentur makro | F60mm, 100 lingkaran, pada 1550nm | ≤ 0.05 | dB | |
| F32mm, 1 lingkaran, pada 1550nm | ≤ 0.05 | dB | ||
|
|
||||
Karakteristik Kabel
Komponen dan PArameter

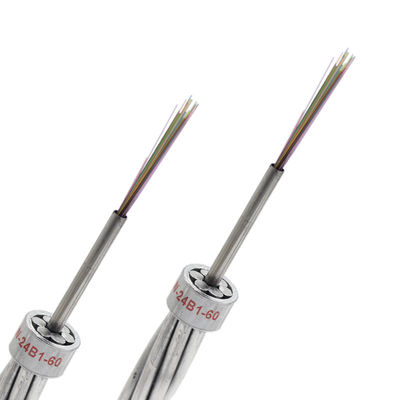

Kawat tanah atas yang terbuat dari kawat baja berlapis aluminium (AS) dan tabung baja tahan karat yang mengandung serat optik
Jenis kabel
OPGW-48B1.3-190[205;185.4)

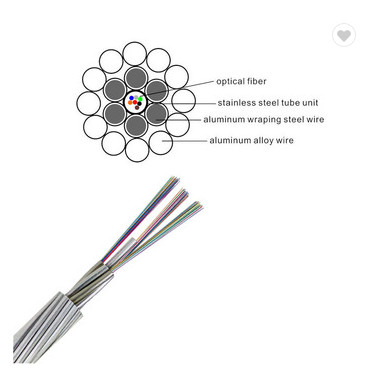

Potongan lintas OPGW
| Struktur | Bahan | Tidak, tidak. | Diameter bahan | ||
| Serat | G.652.D | 48 | |||
| Pusat | 20% AS kawat | 1 | Diameter | 4.0mm | |
| Lapisan 1 | SUS Tube | 4 | Diameter | 4.0mm | |
| 20% AS kawat | 2 | Diameter | 4.0mm | ||
| Lapisan 2 | 20% AS kawat | 12 | Diameter | 4.0mm | |
Spesifikasi OPGW
| Posisi | Data Teknis | ||
| Terombang ambing | Inti, lapisan 1, lapisan 2 | ||
| Arah penangkaran | Lapisan luar adalah tangan kanan | ||
| Diameter kabel (nominal) | 20.0mm | ||
| Berat kabel (sekitar.) | 1365kg/km | ||
| Bagian Transversal yang Mendukung | AS Wire | 188.5mm2 | |
| Kekuatan tarik nominal (RTS) | 205kN | ||
| Modulus Elastisitas (E-Modulus) | 162.0kN/mm2 | ||
| Koefisien perpanjangan termal | 13.0 × 10- 6/ K | ||
| Tekanan kerja maksimum (40%RTS) | 82.0kN | ||
| Stres Sehari-hari (EDS) (RTS) | 360,9 ~ 51,25kN | ||
| Resistensi DC pada 20°C | 0.442 ohm/km | ||
| Arus waktu pendek (1,0s, 40°C~200°C) | 13.62kA | ||
| Kapasitas arus jangka pendek I2t | 185.4kA2s | ||
| Radius lentur minimal | Pemasangan | 30 kali diameter kabel | |
| Operasi | 15 kali diameter kabel | ||
| Kisaran suhu | Pemasangan | -10°C~+60°C | |
| Penyimpanan & Pengiriman | -40°C~+60°C | ||
| Operasi | -40°C~+80°C | ||
Serat dan LolosTUbe CPengidentifikasian
Serat individu dan tabung longgar harus sesuai dengan standar TIA/EIA-598-A dan menggunakan kode warna yang ditentukan di bawah ini.
Tabung baja 1 (serat No.1-12): Serat optik mode tunggal (SM)
Warna Serat
| Tidak, tidak. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Warna | Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | Merah | Alam | Kuning | Violet | Warna pink | Aqua |
Tabung baja 2 (serat No.13-24): Serat optik mode tunggal (SM)
Satu pelacak hitam (50mm pitch)
| Tidak, tidak. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Warna | Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | Merah | Alam | Kuning | Violet | Warna pink | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Tabung baja 3 (serat No.25-36): Serat optik mode tunggal (SM)
Satu pelacak hitam (100mm pitch)
| Tidak, tidak. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Warna | Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | Merah | Alam | Kuning | Violet | Warna pink | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Tabung baja 4 (serat No.37-48): Serat optik mode tunggal (SM)
Satu pelacak hitam (150mm pitch)
| Tidak, tidak. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Warna | Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | Merah | Alam | Kuning | Violet | Warna pink | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Pengemasan & Pengiriman & Pembayaran
Drum Kayu yang bisa digulung. 2000m sampai 6000m per drum
Profil Perusahaan Kami
Dongguan TW-SCIE Co., Ltd. terletak di Qingxi Town, sebuah kota industri yang indah di Kota Dongguan, Provinsi Guangdong, dan juga memiliki tempat lain di Deyang Sichuan, meliputi area lebih dari 10,000 meter persegi, dengan lebih dari 200 karyawan. sejak awal perusahaan mematuhi konsep "inovasi berkelanjutan, mengejar keunggulan", integritas perusahaan, penentuan posisi yang akurat,komitmen jangka panjang untuk pengembangan produk komunikasi serat optik dan perluasan pasarSaat ini, Tewang memiliki lingkungan kantor modern, peralatan produksi canggih dan sekelompok penelitian ilmiah berkualitas tinggi dan personil teknis dan personil manajemen,dan telah menjadi fiber optik penelitian dan pengembangan produk komunikasi, produksi, penjualan dan rekayasa jaringan secara keseluruhan, dan memiliki hak untuk mengimpor dan mengekspor perusahaan teknologi tinggi yang muncul.
FAQ
T1: Di mana pabrikmu?
A1: Pabrik kami terletak di Kota DONGGUAN, Provinsi GUANGDONG, Cina.
T2: Sudah berapa lama perusahaan Anda melakukan ini?
A2: Lebih dari 20 tahun.Kami tidak hanya memproduksi kabel serat optik tetapi juga memproduksi serat optik dan alat terkait.
Q3: Bagaimana dengan kualitas kabel?
A4: Pabrik kami disetujui oleh sistem manajemen mutu ISO9001 dan termasuk sertifikasi STARF, CE, CPR, TLC dalam daftar.Kami memiliki serangkaian peralatan dan instrumen untuk memastikan kualitas yang dapat diandalkan dari produk kami.
Q4: Dapatkah Anda memproduksi kabel sebagai persyaratan kami?
A6: Tentu saja. Kami dapat memasok berbagai jenis produk sesuai dengan kebutuhan Anda dengan harga yang wajar.
Q5: Apakah Anda menerima pesanan OEM dan berapa banyak adalah MOQ?
A7:Ya, kami menyambut baik pesanan OEM Anda. Untuk mencapai kepuasan pelanggan, kami menerima pesanan sampel, bahkan satu bagian.
