fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Jumlah serat: 12-72 serat

serat: G652D, G657A1, G657A2

Diameter Kabel: 9-18.2mm

Radius Lentur: 25 kali diameter kabel

Aplikasi: Telekomunikasi, Udara, Telekomunikasi, Jaringan

Paket: gulungan besi-kayu

Suhu operasi: -40°C hingga +70°C

Sertifikasi: ISO9001/CE/ROHS

Menyoroti:

kabel serat opgw

kabel serat optik tahan air

Informasi dasar

Tempat asal: Dongguan, Guangdong, Cina (Daratan)

Nama merek: TW-SCIE or OEM

Sertifikasi: SGS ROHS REACH ISO

Nomor model: OPGW

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Drum kayu

Waktu pengiriman: 15 hari kerja

Syarat-syarat pembayaran: L/C, T/T, D/A, D/P, Western Union, MoneyGram

Menyediakan kemampuan: 2000 KM / per hari

Galeri

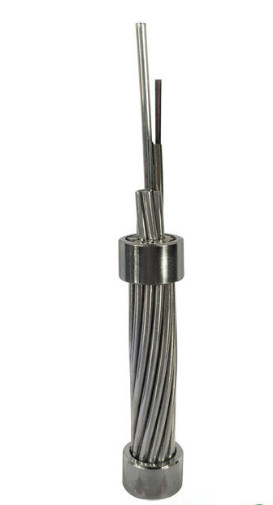

Lapisan Kabel Serat Optik Panjang Komposit OPGW Non-Circularity untuk Telekomunikasi

Deskripsi Produk

Spesifikasi Teknis Kabel Serat Optik

Karakteristik optik, geometris, mekanik, dan lingkungan dari ITU-T G.652Serat optik harus sesuai dengan tabel di bawah ini.

Karakteristik Serat Optik

Karakteristik			Nilai yang ditentukan	Satuan
Karakteristik optik
Diameter medan mode		pada 1310nm	9.1±0.5	μm
Diameter medan mode		pada 1550nm	10.3 ± 0.7	mm
Koefisien atenuasi		pada 1310nm	≤ 0.36	dB/km
Koefisien atenuasi		pada 1550nm	≤ 0.23	dB/km
Ketidaksamaan atenuasi			≤ 0.05	dB
Panjang gelombang dispersi nol (λ₀)			1300 ¥1324	nm
Kemiringan dispersi maksimum nol (S)_0max)			≤ 0.092	ps/(nm²·km)
Koefisien dispersi modus polarisasi (PMD)_Q)			≤ 0.2
Panjang gelombang pemotongan (λ_cc)			≤ 1260	nm
Koefisien dispersi		1288 ∼ 1339 nm	≤3.5	ps/(nm·km)
Koefisien dispersi		1550nm	≤ 18	ps/(nm·km)
Indeks refraksi kelompok yang efektif (N_eff)		pada 1310nm	1.466	- Apa yang terjadi?
Indeks refraksi kelompok yang efektif (N_eff)		pada 1550nm	1.467	- Apa yang terjadi?
Karakteristik geometris
Diameter pelapis			125.0±1.0	μm
Perlengkapan non-bentuk bulat			≤ 1.0	%
Diameter lapisan			245.0±10.0	μm
Kesalahan konsentrisitas pelapis			≤ 12.0	μm
Lapisan yang tidak melingkar			≤ 6.0	%
Kesalahan konsentrisitas pelapis inti			≤ 0.8	μm
Kesalahan konsentrisitas pelapis/lapisan			≤ 12.0	μm
Karakteristik mekanik
Curling			≥ 4	m
Tekanan bukti			≥ 0.69	GPa
Kekuatan strip pelapis	Nilai rata-rata		1.0-5.0	N
Kekuatan strip pelapis	Nilai puncak		1.3-8.9	N
Kerugian lentur makro	F60mm, 100 lingkaran, pada 1550nm		≤ 0.05	dB
Kerugian lentur makro	F32mm, 1 lingkaran, pada 1550nm		≤ 0.05	dB

Karakteristik Kabel

Konstruksi dan Parameter Kabel

Kabel tanah atas yang terbuat dari kawat baja berlapis aluminium (AS) dan tabung baja tahan karat yang mengandung serat optik.

Jenis kabel: OPGW-48B1.3-190[205;185.4)

Potongan lintas OPGW

Lapisan Kabel Serat Optik Panjang Komposit OPGW Non-Circularity untuk Telekomunikasi 0

Struktur		Bahan	Tidak, tidak.	Diameter bahan
	Serat	G.652.D	48
	Pusat	20% AS kawat	1	Diameter	4.0mm
	Lapisan 1	SUS Tube	4	Diameter	4.0mm
	Lapisan 1	20% AS kawat	2	Diameter	4.0mm
	Lapisan 2	20% AS kawat	12	Diameter	4.0mm

Spesifikasi OPGW

Posisi			Data Teknis
Terombang ambing			Inti, lapisan 1, lapisan 2
Arah penangkaran			Lapisan luar adalah tangan kanan
Diameter kabel (nominal)			20.0mm
Berat kabel (sekitar.)			1365kg/km
Bagian Transversal yang Mendukung		AS Wire	188.5mm²
Kekuatan tarik nominal (RTS)			205kN
Modulus Elastisitas (E-Modulus)			162.0kN/mm²
Koefisien perpanjangan termal			13.0 × 10^{- 6}/ K
Tekanan kerja maksimum (40%RTS)			82.0kN
Stres Sehari-hari (EDS) (RTS)			360,9 ~ 51,25kN
Resistensi DC pada 20°C			0.442 ohm/km
Arus waktu pendek (1,0s, 40°C~200°C)			13.62kA
Kapasitas arus jangka pendek I²t			185.4kA2s
Radius lentur minimal	Pemasangan		30 kali diameter kabel
	Operasi		15 kali diameter kabel
Kisaran suhu	Pemasangan		-10°C~+60°C
	Penyimpanan & Pengiriman		-40°C~+60°C
	Operasi		-40°C~+80°C

Identifikasi warna serat dan tabung longgar

Serat individu dan tabung longgar harus sesuai dengan standar TIA/EIA-598-A dan kode warna sebagai berikut.

Tabung baja 1 (serat No.1-12): Serat optik mode tunggal (SM)

Warna Serat

Tidak, tidak.	1	2	3	4	5	6	7	8	9	10	11	12
Warna	Biru	Oranye	Hijau	Berwarna cokelat	Abu-abu	Putih	Merah	Alam	Kuning	Violet	Warna pink	Aqua

Tabung baja 2 (serat No.13-24): Serat optik mode tunggal (SM)

Satu pelacak hitam (50mm pitch)

Tidak, tidak.

Warna

Biru

Oranye

Hijau

Berwarna cokelat

Abu-abu

Putih

Merah

Alam

Kuning

Violet

Warna pink

Aqua

▌

Tabung baja 3 (serat No.25-36): Serat optik mode tunggal (SM)

Satu pelacak hitam (100mm pitch)

Tidak, tidak.

Warna

Biru

Oranye

Hijau

Berwarna cokelat

Abu-abu

Putih

Merah

Alam

Kuning

Violet

Warna pink

Aqua

▌

Tabung baja 4 (serat No.37-48): Serat optik mode tunggal (SM)

Satu pelacak hitam (150mm pitch)

Tidak, tidak.

Warna

Biru

Oranye

Hijau

Berwarna cokelat

Abu-abu

Putih

Merah

Alam

Kuning

Violet

Warna pink

Aqua

▌

Pengemasan & Pengiriman

Name: Lapisan Kabel Serat Optik Panjang Komposit OPGW Non-Circularity untuk Telekomunikasi
Brand: DONGGUAN TW-SCIE CO., LTD.
SKU: OPGW
Price: 184.60 USD
Availability: InStock

Kemasan Standar

Profil Perusahaan

Lapisan Kabel Serat Optik Panjang Komposit OPGW Non-Circularity untuk Telekomunikasi 3
