TeSpesifikasi teknis untuk Kabel Serat Optik
1. Optik Serat Karakteristik
Karakteristik optik, geometris, mekanik dan lingkungan dari serat optik ITU-T G.652.D harus sesuai dengan tabel di bawah ini:
| Karakteristik |
Nilai yang Ditentukan |
Satuan |
| Karakteristik Optik |
| Diameter bidang mode |
pada 1310nm |
9.1±0.5 |
m |
| pada 1550nm |
10,3 ± 0,7 |
mm |
| Koefisien atenuasi |
pada 1310nm |
0,36 |
dB/km |
| pada 1550nm |
0.23 |
dB/km |
| Atenuasi non-keseragaman |
0,05 |
dB |
| Panjang gelombang dispersi nol (0) |
1300 1324 |
nm |
| Kemiringan dispersi nol maksimum (S0max) |
0,092 |
ps/(nm2·km) |
| Koefisien dispersi mode polarisasi (PMDQ) |
0.2 |
 |
| Panjang gelombang potong (λcc) |
1260 |
nm |
| Koefisien dispersi |
1288～1339nm |
3.5 |
ps/(nm·km) |
| 1550nm |
18 |
ps/(nm·km) |
| Indeks bias golongan efektif (Neff) |
pada 1310nm |
1.466 |
kan |
| pada 1550nm |
1.467 |
kan |
| Karakteristik geometris |
| Diameter kelongsong |
125.0±1.0 |
m |
| Kelongsong non-lingkaran |
1.0 |
% |
| Diameter lapisan: |
245.0±10.0 |
m |
| Kesalahan konsentrisitas lapisan-kelongsong |
12.0 |
m |
| Lapisan non-melingkar |
6.0 |
% |
| Kesalahan konsentrisitas inti-cladding |
0.8 |
m |
| Kesalahan konsentrisitas cladding / coating |
12.0 |
m |
| Karakteristik mekanis |
| Keriting |
4 |
M |
| Bukti stres |
0.69 |
IPK |
| Kekuatan strip pelapis |
Nilai rata-rata |
1.0-5.0 |
n |
| Nilai puncak |
1.3-8.9 |
n |
| Kerugian lentur makro |
60mm, 100 lingkaran, pada 1550nm |
0,05 |
dB |
| 32mm, 1 lingkaran, pada 1550nm |
0,05 |
dB |
| |
|
|
|
|
2. Karakteristik dari Kabel
2.1 Konstruksi Kabel dan Pparameter

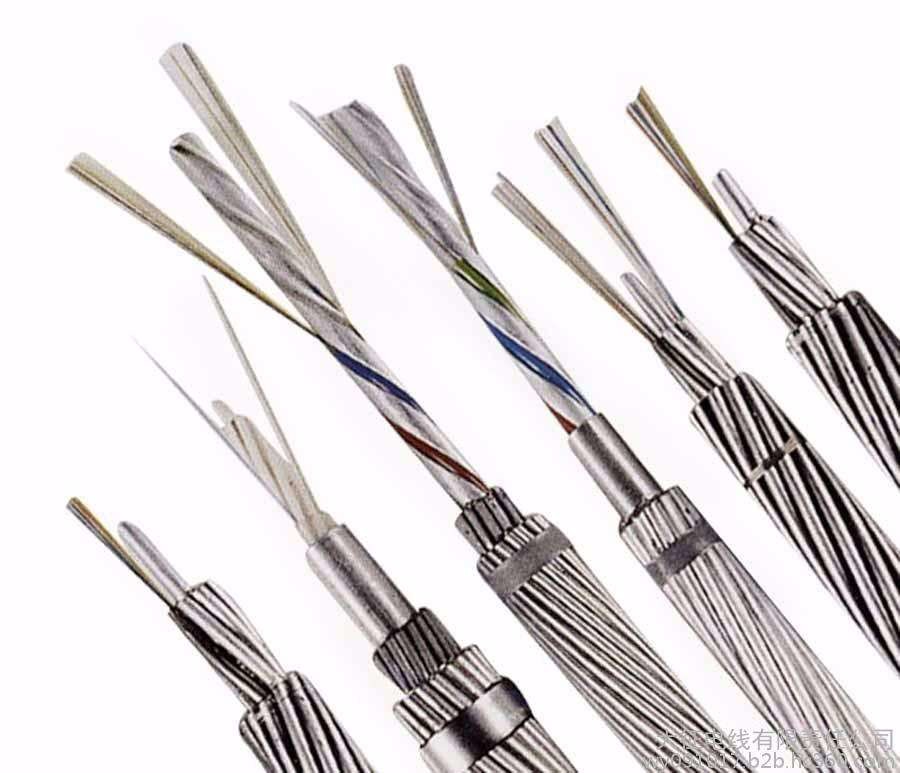

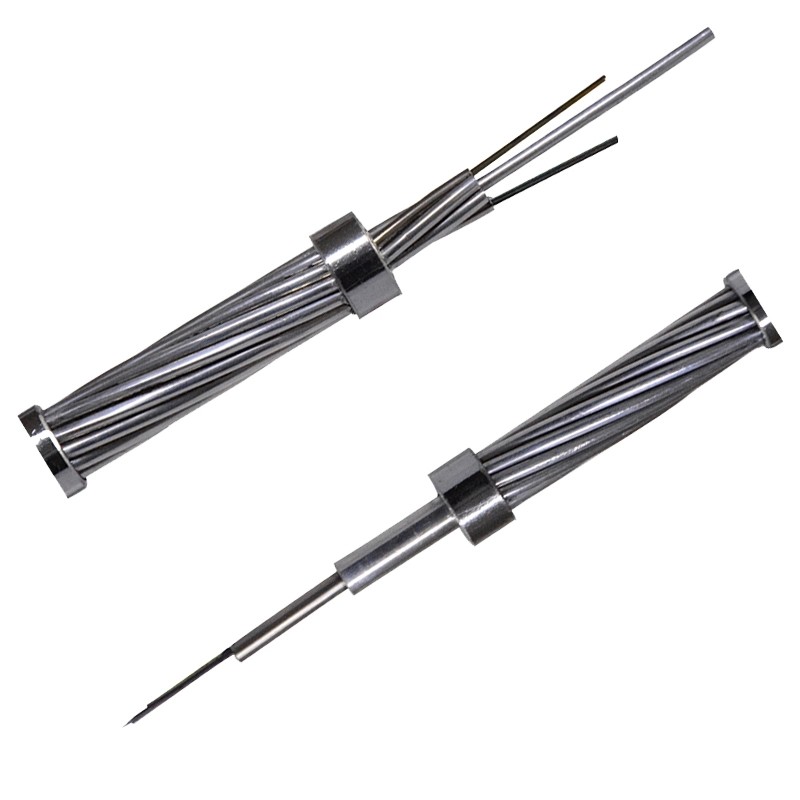

Kawat arde overhead terbuat dari kawat baja berlapis aluminium (AS) dan tabung baja tahan karat yang mengandung serat optik.
3.2Jenis kabel: OPGW-48B1.3-190[205;185.4]
3.2.1 Penampang OPGW
| Struktur |
|
Bahan |
Tidak. |
Diameter bahan: |
| Serat |
G.652.D |
48 |
|
| Tengah |
20% AS kawat |
1 |
Diameter |
4.0mm |
| Lapisan 1 |
Tabung SUS |
4 |
Diameter |
4.0mm |
| 20% AS kawat |
2 |
Diameter |
4.0mm |
| Lapisan 2 |
20% AS kawat |
12 |
Diameter |
4.0mm |
2.2.1 Spesifikasi OPGW
| Barang-barang |
Data teknis |
| Terdampar |
Inti, lapisan 1, lapisan 2 |
| Arah terdampar |
Lapisan luar adalah Baik tangan |
| Diameter kabel (Nominal) |
20.0mm |
| Berat Kabel (Perkiraan) |
1365kg/km |
| Seksi Lintas Pendukung |
SEBAGAI Kawat |
188.5mm2 |
| Nilai Kekuatan Tarik (RTS) |
205kN |
| Modulus Elastisitas (E-Modulus) |
162.0kN/mm2 |
| Koefisien Perpanjangan Termal |
13.0×10-6/K |
| Stres Kerja Maksimum (40% RTS ) |
82.0kN |
| Stres Sehari-hari(EDS)(18%～25%RTS) |
36.9~51.25kN |
| Resistansi DC pada 20℃ |
0,442 ohm/km |
| Arus waktu singkat (1.0s, 40℃～200℃) |
13.62kA |
| Kapasitas arus waktu singkat I2T |
185.4kA²s |
| Radius lentur minimum |
Instalasi |
30 kali diameter kabel |
| Operasi |
15 kali diameter kabel |
| Kisaran suhu |
Instalasi |
-10℃~+60 |
| Penyimpanan & pengiriman |
-40℃~+60 |
| Operasi |
-40℃~+80 |
| |
|
|
|
3. Fiber dan Loose Tube Cwarna Sayadentifikasi
Serat individu dan tabung longgar harus sesuai dengan standar TIA/EIA-598-A dan kode warna seperti di bawah ini.
Tabung baja 1 (serat No.1-12): Serat optik mode tunggal (SM)
Warna Serat
| TIDAK. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Warna |
Biru |
jeruk |
Hijau |
cokelat |
Abu-abu |
putih |
merah |
Alam |
Kuning |
Ungu |
Merah Jambu |
air |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Tabung baja 2 (serat No.13-24): Serat optik mode tunggal (SM)
Satu pelacak hitam (pitch 50mm)
| TIDAK. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Warna |
Biru |
jeruk |
Hijau |
cokelat |
Abu-abu |
putih |
merah |
Alam |
Kuning |
Ungu |
Merah Jambu |
air |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tabung baja 3 (serat No.25-36): Serat optik mode tunggal (SM)
Satu pelacak hitam (nada 100mm)
| TIDAK. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Warna |
Biru |
jeruk |
Hijau |
cokelat |
Abu-abu |
putih |
merah |
Alam |
Kuning |
Ungu |
Merah Jambu |
air |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tabung baja 4 (serat No.37-48): Serat optik mode tunggal (SM)
Satu pelacak hitam (pitch 150mm)
| TIDAK. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Warna |
Biru |
jeruk |
Hijau |
cokelat |
Abu-abu |
putih |
merah |
Alam |
Kuning |
Ungu |
Merah Jambu |
air |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
4. Pengepakan dan Shipping
OPGW harus digulung rapat dan seragam pada gulungan kayu-besi yang kuat yang sesuai dengan ANSI/AA 53-1981 atau setara.Gulungan harus ditunda dengan reng kayu-besi yang kokoh untuk mencegah OPGW dari kerusakan dalam operasi pengiriman, penanganan, penyimpanan dan merangkai biasa.
Menggambar Gulungan
Menurut panjang kabel, kami memilih jenis gulungan yang berbeda (D,d,b,w1,w2) untuk memuat kabel.
5. Lingkungan
Penuh sesuai dengan sistem ISO14001, RoHS dan OHSAS18001
6. Rekomendasi Instalasi
Prosedur instalasi:
Disarankan agar IEEE Std 524-1992 dan prosedur yang direkomendasikan perusahaan kami digunakan untuk pemasangan OPGW.
