Multi Mode PBT Type OPGW Kabel Ground Optik Diameter Besar dan Kabel Serat Optik Kapasitas Serat

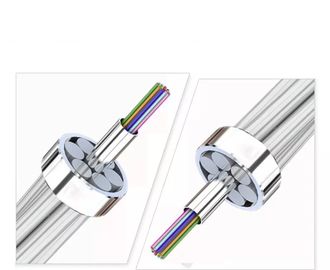

OPGW adalah jenis struktur kabel dengan komposit transmisi optik dan kabel ground overhead untuk transmisi daya.Ini bekerja di saluran transmisi daya baik sebagai kabel serat optik dan kabel tanah di atas kepala yang dapat memberikan perlindungan dari sambaran petir dan melakukan arus hubung singkat. OPGW terdiri dari unit optik tabung baja tahan karat, kawat baja kelongsong aluminium, kawat paduan aluminium.Ini memiliki struktur tabung baja stainless pusat dan struktur terdampar lapisan.Kami dapat merancang struktur sesuai dengan kondisi lingkungan yang berbeda dan kebutuhan pelanggan.

Aplikasi

1. Kawat arde komposit serat optik [OPGW] cocok untuk pemasangan pada saluran listrik baru dengan fungsi ganda kabel arde dan komunikasi.

2. Beradaptasi untuk mengganti kabel ground yang sudah tua dan struktur baru dari kabel ground tegangan tinggi.

3. perlindungan pencahayaan dan melakukan arus hubung singkat.

4. Kemampuan komunikasi serat optik.

Serat Optik Karakteristik

Karakteristik optik, geometris, mekanik dan lingkungan dari serat optik ITU-T G.652.D harus sesuai dengan tabel di bawah ini:

Karakteristik			Nilai yang Ditentukan	Satuan
Karakteristik Optik
Diameter bidang modus		pada 1310nm	9,1±0,5	µm
		pada 1550nm	10,3 ± 0,7	mm
Koefisien atenuasi		pada 1310nm	≤0,36	dB/km
		pada 1550nm	≤0,23	dB/km
Atenuasi non-keseragaman			≤0,05	dB
Panjang gelombang dispersi nol ( λ0)			1300 ～1324	nm
Kemiringan dispersi maksimum nol (S0maks)			≤0,092	ps/(nm2·km)
Koefisien dispersi mode polarisasi (PMDQ)			≤0.2
Panjang gelombang cut-off (λcc)			≤1260	nm
Koefisien dispersi		1288～1339nm	≤3.5	ps/(nm·km)
		1550nm	≤18	ps/(nm·km)
Indeks refraksi kelompok efektif (Neff)		pada 1310nm	1.466	－
		pada 1550nm	1.467	－
Karakteristik geometris
Diameter pelapis			125,0±1,0	µm
Cladding non-sirkularitas			≤1.0	%
Diameter lapisan			245,0±10,0	µm
Kesalahan konsentrisitas lapisan-kelongsong			≤12.0	µm
Pelapisan non-sirkularitas			≤6.0	%
Kesalahan konsentrisitas core-cladding			≤0,8	µm
Kesalahan konsentrisitas kelongsong / pelapisan			≤12.0	µm
Karakteristik mekanis
Keriting			≥4	M
Bukti stres			≥0,69	IPK
Kekuatan strip pelapis	Nilai rata-rata		1.0-5.0	N
	Nilai puncak		1.3-8.9	N
Kehilangan tekukan makro	Ф60mm, 100 lingkaran, pada 1550nm		≤0,05	dB
	Ф32mm, 1 lingkaran, pada 1550nm		≤0,05	dB

Spesifikasi OPGW

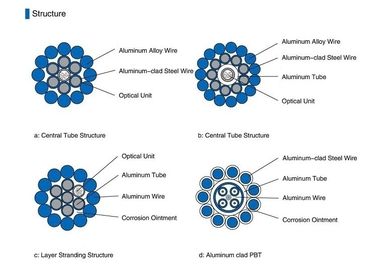

Struktur Produk

Pengepakan dan Pengiriman

OPGW harus dililit rapat dan seragam pada gulungan kayu-besi yang kuat yang sesuai dengan ANSI/AA 53-1981 atau yang setara.Gulungan harus dilagging dengan reng kayu-besi yang kokoh untuk mencegah OPGW dari kerusakan dalam operasi pengiriman, penanganan, penyimpanan dan merangkai biasa.

Menurut panjang kabel, kami memilih jenis gulungan yang berbeda (D, d, b, w1, w2) untuk memuat kabel.
