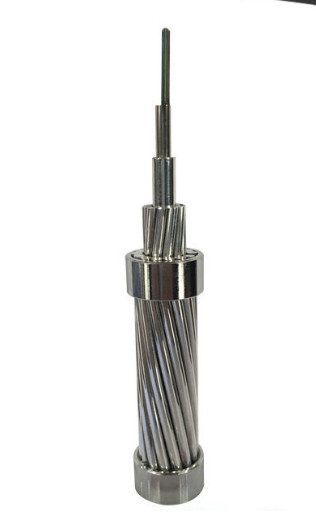

Kekuatan Tinggi Kabel Serat Optik Tanah, Kabel Bukti Bukti OPGW Kabel ≥0.69GPa

Kabel arde optik (juga dikenal sebagai OPGW atau, dalam standar IEEE, overhead komposit serat optik kawat tanah) adalah jenis kabel yang digunakan dalam saluran listrik overhead.Kabel tersebut menggabungkan fungsi landasan dan komunikasi.Ini memiliki struktur tabung baja stainless pusat dan struktur terdampar lapisan. Kabel OPGW berisi struktur tubular dengan satu atau lebih serat optik di dalamnya, dikelilingi oleh satu atau dua serat optik lapisan ganda kabel baja berlapis aluminium (ACS) atau kabel ACS campuran dan kabel paduan aluminium.OPGWkabel dijalankan antara puncak tiang listrik tegangan tinggi.Bagian konduktif kabel berfungsi untuk mengikat menara yang berdekatan ke tanah bumi, dan melindungi konduktor tegangan tinggi dari sambaran petir.Ituserat optik di dalam kabel dapat digunakan untuk transmisi data berkecepatan tinggi, baik untuk listrik tujuan utilitas sendiri untuk perlindungan dan kontrol saluran transmisi, untuk komunikasi suara dan data milik utilitas itu sendiri, atau dapat disewakan atau dijual kepada pihak ketiga untuk berfungsi sebagai interkoneksi serat berkecepatan tinggiantar kota.Untuk membangun OPGW harus dilakukan pemutusan aliran listrik, sehingga menimbulkan kerugian yang lebih besar, sehingga OPGW harus digunakanmembangun garis tekanan tinggi lebih dari 110KV.

Serat Optik Karakteristik

Karakteristik optik, geometris, mekanik dan lingkungan dari serat optik ITU-T G.652.D harus sesuai dengan tabel di bawah ini:

Karakteristik			Nilai yang Ditentukan	Satuan
Karakteristik Optik
Diameter bidang modus		pada 1310nm	9,1±0,5	µm
		pada 1550nm	10,3 ± 0,7	mm
Koefisien atenuasi		pada 1310nm	≤0,36	dB/km
		pada 1550nm	≤0,23	dB/km
Atenuasi non-keseragaman			≤0,05	dB
Panjang gelombang dispersi nol ( λ0)			1300 ～1324	nm
Kemiringan dispersi maksimum nol (S0maks)			≤0,092	ps/(nm2·km)
Koefisien dispersi mode polarisasi (PMDQ)			≤0.2
Panjang gelombang cut-off (λcc)			≤1260	nm
Koefisien dispersi		1288～1339nm	≤3.5	ps/(nm·km)
		1550nm	≤18	ps/(nm·km)
Indeks refraksi kelompok efektif (Neff)		pada 1310nm	1.466	－
		pada 1550nm	1.467	－
Karakteristik geometris
Diameter pelapis			125,0±1,0	µm
Cladding non-sirkularitas			≤1.0	%
Diameter lapisan			245,0±10,0	µm
Kesalahan konsentrisitas lapisan-kelongsong			≤12.0	µm
Pelapisan non-sirkularitas			≤6.0	%
Kesalahan konsentrisitas core-cladding			≤0,8	µm
Kesalahan konsentrisitas kelongsong / pelapisan			≤12.0	µm
Karakteristik mekanis
Keriting			≥4	M
Bukti stres			≥0,69	IPK
Kekuatan strip pelapis	Nilai rata-rata		1.0-5.0	N
	Nilai puncak		1.3-8.9	N
Kehilangan tekukan makro	Ф60mm, 100 lingkaran, pada 1550nm		≤0,05	dB
	Ф32mm, 1 lingkaran, pada 1550nm		≤0,05	dB

Serat danLpilihTube ColorIdentifikasi

Tabung fiber dan loose individu harus sesuai dengan standar TIA/EIA-598-A dan kode warna seperti di bawah ini.

Tabung baja 1 (serat No.1-12): Serat optik mode tunggal (SM)

Warna Serat

Tabung baja 2 (serat No.13-24): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 50mm)

Tabung baja 3 (serat No.25-36): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 100mm)

Tabung baja 4 (serat No.37-48): Serat optik mode tunggal (SM)

Satu pelacak hitam (pitch 150mm)

Pengepakan dan Pengiriman

OPGW harus dililit rapat dan seragam pada gulungan kayu-besi yang kuat yang sesuai dengan ANSI/AA 53-1981 atau yang setara.Gulungan harus dilagging dengan reng kayu-besi yang kokoh untuk mencegah OPGW dari kerusakan dalam operasi pengiriman, penanganan, penyimpanan dan merangkai biasa.

Menurut panjang kabel, kami memilih jenis gulungan yang berbeda (D, d, b, w1, w2) untuk memuat kabel.

Dongguan TW-SCIE Co., Ltd.telah lama berkomitmen untuk penelitian dan pengembangan serta perluasan pasar produk komunikasi serat optik.Sekarang telah menjadi perusahaan teknologi tinggi baru yang mengintegrasikan R&D, produksi, penjualan, dan rekayasa jaringan produk komunikasi serat optik dan memiliki hak impor dan ekspor independen.Perusahaan telah lulus sertifikasi sistem manajemen mutu ISO9001-2000, sertifikat akses jaringan radio dan televisi, dan memenangkan sertifikat "Perusahaan Standar Manajemen Kualitas Komprehensif" yang dikeluarkan oleh Kementerian Komunikasi dan penghargaan lainnya.Dengan kekuatannya sendiri dan melihat situasi keseluruhan, Tewang Communication secara bertahap berkembang menuju perusahaan teknologi tinggi modern.

Sertifikat kami

Kualitas & Layanan Kami

DONGGUAN TW-SCIE CO., LTD.berkomitmen untuk menyediakan produk & layanan kabel serat optik dengan kualitas terbaik kepada pelanggan kami dengan:
1. Secara konsisten memenuhi kualitas dan kinerja produk;
2. Pengiriman produk dan layanan tepat waktu untuk memenuhi kebutuhan pelanggan kami;
3. Memastikan bahwa orang-orang kami terlatih dengan baik sehingga mereka dapat melayani pelanggan kami dengan lebih baik.

KAMI MENUNGGU UNTUK MENDENGAR DARI ANDA!
