ADSS Kabel Serat Optik Seluruh-Dielectric Outdoor Self-supporting
Kabel Serat Optik
Deskripsi
Spesifikasi ini mencakup persyaratan desain untuk standar struktur, mekanik, fisik, dan kinerja untuk pasokan kabel serat optik.Fitur yang dijelaskan dalam dokumen ini dimaksudkan untuk memberikan informasi tentang kinerja kabel optik
Fitur struktural
Tabung longgar dengan anggota penguat non-logam
Benang aramid elastisitas tinggi
Kapasitas kerja pada medan listrik hingga 25KV/m untuk jangka waktu yang lama
Spesifikasi Serat
| Parameter teknis serat optik mode tunggal ITU-T G.652D (B1.3) | |||
| Karakteristik optik | |||
| Diameter medan mode (MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
μm μm |
| Panjang gelombang pemotongan (λcc) | ≤ 1260 | nm | |
| Koefisien atenuasi |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| Kerugian lentur makro | φ75mm, 100 lingkaran, pada 1550nm | ≤ 0.1 | dB |
| Ketidaksamaan atenuasi | ≤ 0.05 | dB | |
| Koefisien dispersi |
1288 ~ 1339nm 1271 ~ 1360nm 1550nm |
≤3.5 ≤ 5.3 ≤ 8 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| Panjang gelombang dispersi nol | 1300~1324 | nm | |
| Kemiringan dispersi maksimum nol | ≤ 0.093 | Ps/(nm2.km) | |
| Indeks refraksi kelompok (nilai khas) |
1310nm 1550nm |
1.466 1.467 |
|
| Karakteristik geometris | |||
| Diameter pelapis | 125.0±1.0 | μm | |
| Kesalahan konsentrisitas inti/lapisan | ≤ 0.8 | μm | |
| Perlengkapan non-bentuk bulat | ≤ 1.0 | % | |
| Diameter lapisan | 245.0±10 | μm | |
| Kesalahan konsentrisitas pelapis/lapisan | ≤ 12.0 | μm | |
| Lapisan yang tidak melingkar | ≤ 8 | % | |
| Diameter lapisan berwarna | 250.0±15 | μm | |
| Karakteristik mekanik | |||
| Curling (radius) | ≥ 4 | m | |
| Tekanan bukti | > 0.69 | Gpa | |
| Kekuatan strip pelapis |
Nilai rata-rata Nilai puncak |
1.0-5.0 1.3-8.9 |
N N |
| Parameter kerentanan korosi tekanan dinamis (ndnilai) | ≥ 20 | ||
Properti
Sistem ini dapat menampung hingga 288 serat optik.
Desain ringan menambah beban yang lebih sedikit ke menara dan dapat membentang hingga 1500m.
Ini memiliki kinerja anti tarik yang kuat lebih dari 90KN.
Struktur non-logam memberikan isolasi yang baik dan ketahanan petir yang sangat baik.
Benang aramid didistribusikan secara merata dan memiliki proses produksi yang baik, yang menghasilkan kinerja tegangan/tekanan yang sangat baik.
Ini memiliki kinerja anti peluru yang sangat baik.
Ini memiliki kinerja yang sangat baik untuk melacak.
Sistem ini dapat dipasang tanpa power-off, dan transmisi normal kabel tidak akan dipengaruhi oleh kesalahan saluran listrik.

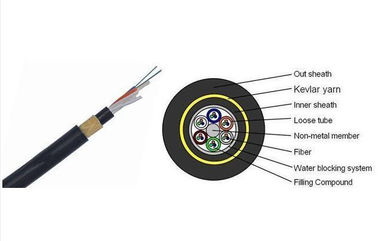

Desain Kabel
| Artikel | Deskripsi | ||
| Nomor model | ADSS-12B1-100-PE | ADSS-24B1-100-PE | ADSS-48B1-100-PE |
| 1- Jumlah serat | 12 | 24 | 48 |
| 2Diameter Kabel | 110,6 ± 0,3 mm | 12.4±0.3mm | |
| 3. Berat kabel | 117kg | 130kg | |
| 4Anggota Central Strength | |||
| - Bahan | FRP | ||
| 5. tabung longgar | |||
| - Bahan | PBT | ||
| Nomor tabung longgar | 2 | 4 | 4 |
| - Jumlah serat per tabung | 6 | 6 | 12 |
| - Jenis senyawa pengisi | Jelly | ||
| 6. Pengisi | |||
| - Bahan | PP | ||
| - Tidak ada pengisi | 4 | 2 | 2 |
| 7. Pembentukan tabung | |||
| - Layout tabung | 1+6 | ||
| - Tipe Stranding | SZ | ||
| 8.Sistem pemblokiran air | |||
| - Bahan | Komposisi pengisi ((atau pita penghalang air) | ||
| 9. Pembungkus inti | |||
| - Bahan | Pita poliester | ||
| 10.Anggota kekuatan | |||
| - Bahan | Benang Aramid | ||
| 11. Lapisan dalam | |||
| - Bahan | MDPE | ||
| - Ketebalan | 00,8 mm±0,2 mm | ||
| 12.Lapisan luar | |||
| - Bahan | HDPE | ||
| - Ketebalan | 10,8 mm±0,2 mm | ||
| 13. Penanda lambung | |||
| -Jenis penanda | Pencetakan laser | ||
Bidang yang berlaku adalah sebagai berikut:
Telekomunikasi jarak jauh, LAN di daerah tegangan tinggi, atau akses ke jaringan telekomunikasi.Sistem transmisi daya di daerah dengan aktivitas guntur yang tinggi dan gangguan elektromagnetik yang tinggi.
Sertifikasi & FAQ
REACH,ROHS,Sertifikat Telecom TLC,Sertifikasi Sistem Manajemen Lingkungan,ISO9001:2000Sertifikat paten model utilitas
