Spesifikasi teknis kabel serat optik
Serat optik Karakteristik
Karakteristik ITU-T G.652Serat optik, termasuk aspek optik, geometris, mekanik, dan lingkungan, harus sesuai dengan tabel di bawah ini.
| Karakteristik |
Nilai yang ditentukan |
Satuan |
| Karakteristik optik |
| Diameter medan mode |
pada 1310nm |
9.1±0.5 |
μm |
| pada 1550nm |
10.3 ± 0.7 |
mm |
| Koefisien atenuasi |
pada 1310nm |
≤ 0.36 |
dB/km |
| pada 1550nm |
≤ 0.23 |
dB/km |
| Ketidaksamaan atenuasi |
≤ 0.05 |
dB |
| Panjang gelombang dispersi nol (λ0) |
1300 ¥1324 |
nm |
| Kemiringan dispersi maksimum nol (S)0max) |
≤ 0.092 |
ps/(nm2·km) |
| Koefisien dispersi modus polarisasi (PMD)Q) |
≤ 0.2 |
|
| Panjang gelombang pemotongan (λcc) |
≤ 1260 |
nm |
| Koefisien dispersi |
1288 ∼ 1339 nm |
≤3.5 |
ps/(nm·km) |
| 1550nm |
≤ 18 |
ps/(nm·km) |
| Indeks refraksi kelompok yang efektif (Neff) |
pada 1310nm |
1.466 |
- Apa yang terjadi? |
| pada 1550nm |
1.467 |
- Apa yang terjadi? |
| Karakteristik geometris |
| Diameter pelapis |
125.0±1.0 |
μm |
| Perlengkapan non-bentuk bulat |
≤ 1.0 |
% |
| Diameter lapisan |
245.0±10.0 |
μm |
| Kesalahan konsentrisitas pelapis |
≤ 12.0 |
μm |
| Lapisan yang tidak melingkar |
≤ 6.0 |
% |
| Kesalahan konsentrisitas pelapis inti |
≤ 0.8 |
μm |
| Kesalahan konsentrisitas pelapis/lapisan |
≤ 12.0 |
μm |
| Karakteristik mekanik |
| Curling |
≥ 4 |
m |
| Tekanan bukti |
≥ 0.69 |
GPa |
| Kekuatan strip pelapis |
Nilai rata-rata |
1.0-5.0 |
N |
| Nilai puncak |
1.3-8.9 |
N |
| Kerugian lentur makro |
F60mm, 100 lingkaran, pada 1550nm |
≤ 0.05 |
dB |
| F32mm, 1 lingkaran, pada 1550nm |
≤ 0.05 |
dB |
| |
|
|
|
|
Karakteristik Kabel
Konstruksi dan Parameter Kabel

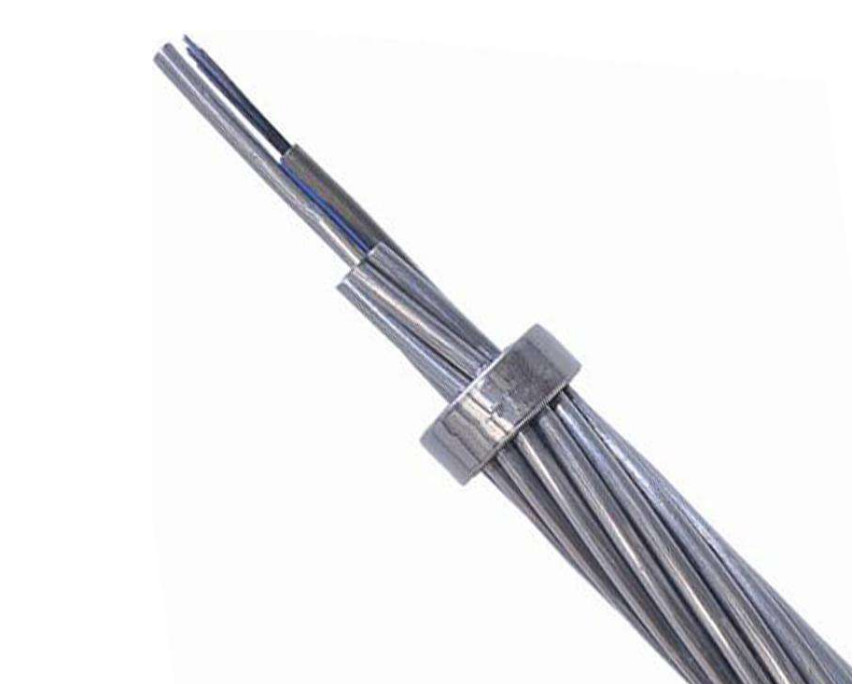

Kabel tanah atas yang terbuat dari kawat baja berlapis aluminium (AS) dan tabung baja tahan karat yang mengandung serat optik.
Jenis kabel: OPGW-48B1.3-190[205;185.4)

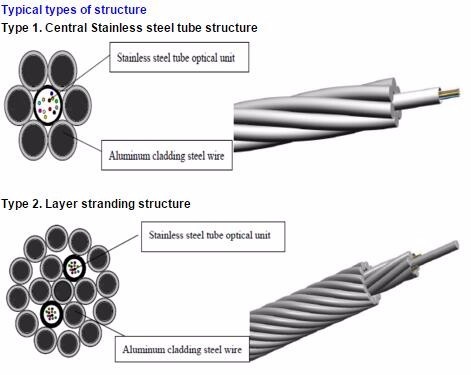

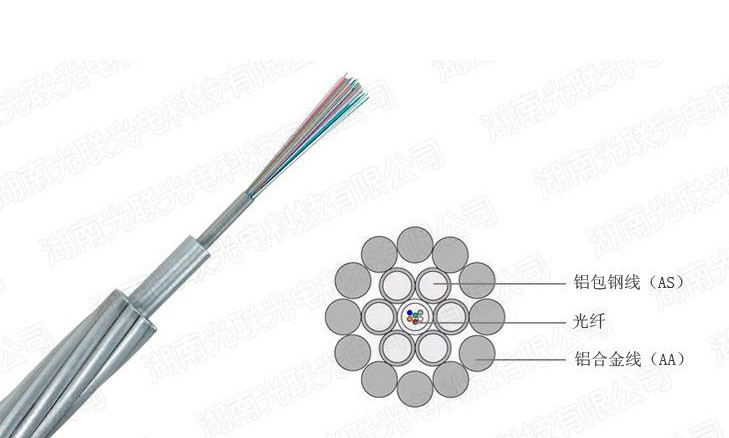

Potongan lintas OPGW
| Struktur |
|
Bahan |
Tidak, tidak. |
Diameter bahan |
| Serat |
G.652.D |
48 |
|
| Pusat |
20% AS kawat |
1 |
Diameter |
4.0mm |
| Lapisan 1 |
SUS Tube |
4 |
Diameter |
4.0mm |
| 20% AS kawat |
2 |
Diameter |
4.0mm |
| Lapisan 2 |
20% AS kawat |
12 |
Diameter |
4.0mm |
Spesifikasi OPGW
| Posisi |
Data Teknis |
| Terombang ambing |
Inti, lapisan 1, lapisan 2 |
| Arah penangkaran |
Lapisan luar adalah tangan kanan |
| Diameter kabel (nominal) |
20.0mm |
| Berat kabel (sekitar.) |
1365kg/km |
| Bagian Transversal yang Mendukung |
AS Wire |
188.5mm2 |
| Kekuatan tarik nominal (RTS) |
205kN |
| Modulus Elastisitas (E-Modulus) |
162.0kN/mm2 |
| Koefisien perpanjangan termal |
13.0 × 10- 6/ K |
| Tekanan kerja maksimum (40%RTS) |
82.0kN |
| Stres Sehari-hari (EDS) (RTS) |
360,9 ~ 51,25kN |
| Resistensi DC pada 20°C |
0.442 ohm/km |
| Arus waktu pendek (1,0s, 40°C~200°C) |
13.62kA |
| Kapasitas arus jangka pendek I2t |
185.4kA2s |
| Radius lentur minimal |
Pemasangan |
30 kali diameter kabel |
| Operasi |
15 kali diameter kabel |
| Kisaran suhu |
Pemasangan |
-10°C~+60°C |
| Penyimpanan & Pengiriman |
-40°C~+60°C |
| Operasi |
-40°C~+80°C |
| |
|
|
|
FIber danLooseTUbe CbauAkupengakuan
Serat individu dan tabung longgar harus sesuai dengan standar TIA/EIA-598-A dan kode warna berikut.
Tabung baja 1 (serat No.1-12): Serat optik mode tunggal (SM)
Warna Serat
| Tidak, tidak. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Warna |
Biru |
Oranye |
Hijau |
Berwarna cokelat |
Abu-abu |
Putih |
Merah |
Alam |
Kuning |
Violet |
Warna pink |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Tabung baja 2 (serat No.13-24): Serat optik mode tunggal (SM)
Satu pelacak hitam (50mm pitch)
| Tidak, tidak. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Warna |
Biru |
Oranye |
Hijau |
Berwarna cokelat |
Abu-abu |
Putih |
Merah |
Alam |
Kuning |
Violet |
Warna pink |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tabung baja 3 (serat No.25-36): Serat optik mode tunggal (SM)
Satu pelacak hitam (100mm pitch)
| Tidak, tidak. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Warna |
Biru |
Oranye |
Hijau |
Berwarna cokelat |
Abu-abu |
Putih |
Merah |
Alam |
Kuning |
Violet |
Warna pink |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tabung baja 4 (serat No.37-48): Serat optik mode tunggal (SM)
Satu pelacak hitam (150mm pitch)
| Tidak, tidak. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Warna |
Biru |
Oranye |
Hijau |
Berwarna cokelat |
Abu-abu |
Putih |
Merah |
Alam |
Kuning |
Violet |
Warna pink |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Rekomendasi Pemasangan
Proses pemasangan:
Kami merekomendasikan menggunakan IEEE Std 524-1992 dan prosedur perusahaan kami untuk menginstal OPGW.
Pengemasan & Pengiriman
Pengemasan standar: Drum Kayu. 2000m sampai 6000m/drum atau lainnya yang diperlukan.
