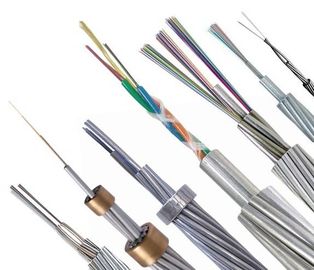

Kabel Tanah Overhead Komposit Serat Optik (OPGW)
1. Umum
1.1 Spesifikasi ini mencakup persyaratan Kabel Ground Overhead Komposit Serat Optik (OPGW) yang akan dipasok ke pelanggan untuk digunakan di luar instalasi.
1.2 Kabel serat optik harus memenuhi persyaratan spesifikasi ini dan umumnya memenuhi atau standar terbaru yang lebih baik:
ITU-T G.650: Definisi dan metode pengujian untuk atribut linier dan deterministik dari serat dan kabel mode tunggal
ITU-T G.652: Karakteristik serat optik dan kabel mode tunggal
ITU-T G.655: Karakteristik serat optik dan kabel mode tunggal non-zero dispersion-shifted
IEC 60793-2-50 B1.3: Spesifikasi bagian untuk serat mode tunggal kelas B
IEEE 1138: Konstruksi Standar Kabel Komposit Fiber Optic Overhead Ground (OPGW) untuk digunakan pada Saluran Listrik Utilitas Listrik
ASTM B398: Spesifikasi Standar untuk Kawat Aluminium-Alloy 6201-T81 untuk Keperluan Listrik
ASTM B 415: Spesifikasi Standar untuk Konduktor Baja Berlapis Aluminium Keras
ASTM B416: Spesifikasi untuk Konduktor Baja Berlapis Aluminium Berlapis Konsentris
EIA/TIA-455: Prosedur Uji Standar untuk Serat Optik, Kabel, Transduser, Sensor, Perangkat Penghubung dan Pengakhiran dan Komponen Serat Optik lainnya
EIA 492A: Spesifikasi Generik untuk Serat Pemandu Gelombang Optik
EIA 472A: Spesifikasi Bagian untuk Kabel Komunikasi Serat Optik untuk Penggunaan Luar Udara
2. Optik Serat Karakteristik
2.1 Karakteristik optik, geometris, mekanik dan lingkungan dari serat optik ITU-T G.652 harus sesuai dengan tabel di bawah ini:
| Karakteristik |
Nilai yang Ditentukan |
Satuan |
| Karakteristik Optik |
| Diameter bidang mode |
pada 1310nm |
9.1±0.5 |
m |
| pada 1550nm |
10,3 ± 0,7 |
mm |
| Koefisien atenuasi |
pada 1310nm |
0,36 |
dB/km |
| pada 1550nm |
0.22 |
dB/km |
| Atenuasi non-keseragaman |
0,05 |
dB |
| Panjang gelombang dispersi nol (0) |
1300 1324 |
nm |
| Kemiringan dispersi nol maksimum (S0max) |
0,092 |
ps/(nm2·km) |
| Koefisien dispersi mode polarisasi (PMDQ) |
0.2 |
|
| Panjang gelombang potong (λcc) |
1260 |
nm |
| Koefisien dispersi |
1288～1339nm |
3.5 |
ps/(nm·km) |
| 1550nm |
18 |
ps/(nm·km) |
| Indeks bias golongan efektif (Neff) |
pada 1310nm |
1.466 |
kan |
| pada 1550nm |
1.467 |
kan |
| Karakteristik geometris |
| Diameter kelongsong |
125.0±1.0 |
m |
| Kelongsong non-lingkaran |
1.0 |
% |
| Diameter lapisan: |
245.0±10.0 |
m |
| Kesalahan konsentrisitas lapisan-kelongsong |
12.0 |
m |
| Lapisan non-melingkar |
6.0 |
% |
| Kesalahan konsentrisitas inti-cladding |
0.8 |
m |
| Kesalahan konsentrisitas cladding / coating |
12.0 |
m |
| Karakteristik mekanis |
| Keriting |
4 |
M |
| Bukti stres |
0.69 |
IPK |
| Kekuatan strip pelapis |
Nilai rata-rata |
1.0-5.0 |
n |
| Nilai puncak |
1.3-8.9 |
n |
| Kerugian lentur makro |
60mm, 100 lingkaran, pada 1550nm |
0,05 |
dB |
| 32mm, 1 lingkaran, pada 1550nm |
0,05 |
dB |
| |
|
|
|
|
3. Karakteristik dari Kabel
3.1 Konstruksi Kabel dan Pparameter

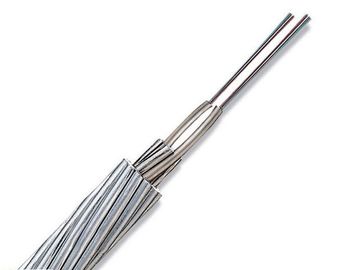

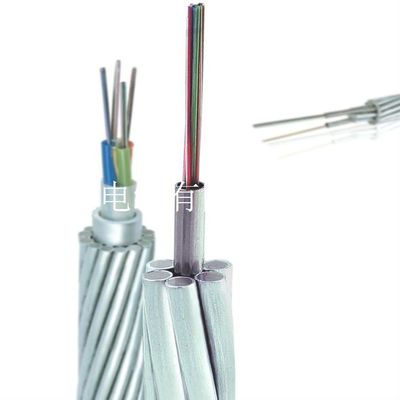

Kawat arde overhead terbuat dari kawat baja berlapis aluminium (AS) dan tabung baja tahan karat yang mengandung serat optik.
3.2Jenis kabel: OPGW-12B1-75[82.8;47.4]
3.2.1 Penampang OPGW
| Struktur |
|
Bahan |
Tidak. |
Diameter bahan: |
| Serat |
G.652 |
12 |
- |
| Tengah |
Tabung SUS |
1 |
Diameter |
4.0mm |
| Lapisan 1 |
23% AS kawat |
6 |
Diameter |
4.0mm |
3.2.1 Spesifikasi OPGW
| Barang-barang |
Data teknis |
|
Terdampar
|
Inti, lapisan 1 |
| Arah terdampar |
Lapisan luar adalah tangan kanan |
| Diameter kabel (Nominal) |
12,0 mm |
| Berat Kabel (Perkiraan) |
504 kg/km |
| Seksi Lintas Pendukung |
SEBAGAI Kawat |
75,4 mm2 |
| Nilai Kekuatan Tarik (RTS) |
91.0kN |
| Modulus Elastisitas (E-Modulus) |
149.0Gpa |
| Koefisien Perpanjangan Termal |
12.9×10-6/K |
| Stres Kerja Maksimum (40% RTS ) |
33.12kN |
| Stres Sehari-hari(EDS)(16~25%RTS) |
13.24~20.7kN |
| Resistansi DC pada 20℃ |
1,008 ohm/km |
| Arus waktu singkat (1.0s, 40℃～300℃) |
6.9kA |
| Kapasitas arus waktu singkat ( I2T) |
47.4kA²s |
| Radius lentur minimum |
Instalasi |
25 kali diameter kabel |
| Operasi |
15 kali diameter kabel |
| Kisaran suhu |
Instalasi |
-10℃～+50℃ |
| Penyimpanan & pengiriman |
-40℃～+80 |
| Operasi |
-40℃～+80 |
| |
|
|
|
4. Fiber dan Loose Tube Cwarna Sayadentifikasi
Serat individu dan tabung longgar harus sesuai dengan standar TIA/EIA-598-A dan kode warna seperti di bawah ini.
Warna Serat
| TIDAK. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Warna |
Biru |
jeruk |
Hijau |
cokelat |
Abu-abu |
putih |
merah |
Alam |
Kuning |
Ungu |
Merah Jambu |
air |
| |
|
|
|
|
|
|
|
|
|
|
|
|
5.Mekanik dan LingkunganTes.
Kabel OPGW akan berhasil melewati tes berikut yang tidak harus dipilih semua.Item pengujian berikut harus dilakukan sesuai dengan referensi yang sesuai.
| Tidak |
Barang |
Referensi |
| Tes OPGW |
| 1 |
Panjang gelombang potong |
IEEE Std 1138 |
| 2 |
Tes masuknya air |
IEEE Std 1138 |
| 3 |
Rembesan senyawa banjir |
IEEE Std 1138 |
| 4 |
Tes hubung singkat |
IEEE Std 1138 |
| 5 |
Uji getaran Aeolian |
IEEE Std 1138 |
| 6 |
Tes sheave |
IEEE Std 1138 |
| 7 |
Tes naksir |
IEEE Std 1138 |
| 8 |
uji dampak |
IEEE Std 1138 |
| 9 |
Tes merayap |
IEEE Std 1138 |
| 10 |
Tes tegangan-regangan |
IEEE Std 1138 |
| 11 |
Siklus suhu |
IEEE Std 1138 |
| 12 |
Tes margin regangan |
IEEE Std 1138 |
| 13 |
Tes berderap |
IEEE Std 1138 |
| 14 |
Tes kilat |
IEEE Std 1138 |
| Tes serat |
| 1 |
Variasi redaman dengan panjang gelombang |
IEEE Std 1138 |
| 2 |
Atenuasi dengan tekukan |
IEEE Std 1138 |
| 3 |
Siklus suhu |
IEEE Std 1138 |
| 4 |
Redaman di puncak air |
IEEE Std 1138 |
| Tes penerimaan lapangan |
| 1 |
Kontinuitas serat |
IEEE Std 1138 |
| 2 |
redaman |
IEEE Std 1138 |
| 3 |
Panjang serat: |
IEEE Std 1138 |
6. Pengepakan dan Shipping
OPGW harus digulung rapat dan seragam pada gulungan kayu-besi yang kuat yang sesuai dengan ANSI/AA 53-1981 atau setara.Gulungan harus ditunda dengan reng kayu-besi yang kokoh untuk mencegah OPGW dari kerusakan dalam operasi pengiriman, penanganan, penyimpanan dan merangkai biasa.
FAQ
Q1: Di mana pabrik Anda?
A1: Pabrik kami terletak di Kota DONGGUAN, Provinsi GUANGDONG, Cina.
Q2: Sudah berapa lama perusahaan Anda melakukan ini?
A2: Lebih dari 20 tahun. Kami tidak hanya memproduksi kabel serat optik tetapi juga memproduksi serat optik dan alat terkait.
Q3: Bagaimana dengan kualitas kabelnya?
A4: Pabrik kami disetujui oleh sistem manajemen mutu ISO9001 dan termasuk sertifikasi STARF, CE, CPR, TLC di daftar. Kami memiliki serangkaian peralatan dan instrumen untuk memastikan kualitas produk kami yang dapat diandalkan.
Q4: Dapatkah Anda memproduksi kabel sebagai persyaratan kami?
A6: Tentu saja. Kami dapat menyediakan berbagai jenis produk sesuai dengan kebutuhan Anda dengan harga yang wajar.
Q5: Apakah Anda menerima pesanan OEM dan berapa banyak MOQ?
A7: Ya, kami sangat menyambut pesanan OEM Anda. Untuk mencapai kepuasan pelanggan, kami menerima pesanan sampel, bahkan satu potong.
