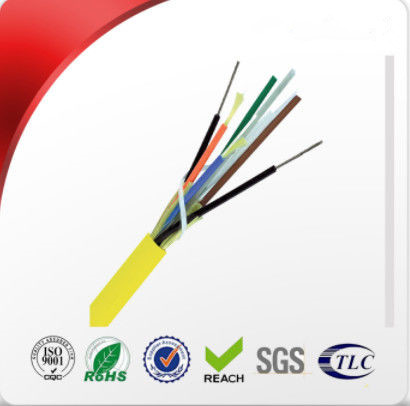

Kabel Serat Optik Distribusi Penyangga Multi Ketat Dalam Ruangan
Spesifikasi ini mencakup persyaratan desain standar struktur, mekanik, fisik dan kinerja untuk penyediaan kabel serat optik.Fitur yang diuraikan dalam dokumen ini dimaksudkan untuk memberikan informasi tentang kinerja kabel optik.
Spesifikasi
Umum Spesifikasi
Tipe Kabel | Kabel Indoor Distribusi Multi-serat |
Jenis Serat | SM G652D |
Aplikasi | Komunikasi, LAN |
Metode pemasangan yang disarankan | Dalam |
Kisaran Suhu | -20 ℃ hingga 60 ℃ |
Serat Spesifikasi
Parameter teknis serat optik mode tunggal ITU-T G.652D (B1.3). | |||
Karakteristik | Kondisi | Nilai yang Ditentukan | Satuan |
Karakteristik Optik | |||
Diameter bidang mode (MFD) |
1310nm |
9,2±0,4 |
µm |
Panjang gelombang cut-off (λcc) | ≤1260 | nm | |
Koefisien atenuasi |
1310nm |
<0,35 |
dB/km |
Kerugian lentur makro | φ75mm, 100lingkaran, pada 1550nm | ≤0,1 | dB |
Atenuasi non-keseragaman | ≤0,05 | dB | |
Koefisien dispersi |
1288~1339nm |
≤3.5 |
Ps/(nm.km) |
Panjang gelombang dispersi nol | 1300~1324 | nm | |
Kemiringan dispersi maksimum nol | ≤0,093 | Ps/(nm2.km) | |
Indeks refraksi golongan (nilai tipikal) |
1310nm |
1.466 |
|
Karakteristik geometris | |||
Diameter pelapis | 125,0±1,0 | µm | |
Kesalahan konsentrisitas inti/kelongsong | ≤0,8 | µm | |
Cladding non-sirkularitas | ≤1.0 | % | |
Diameter lapisan | 245,0±10 | µm | |
Kesalahan konsentrisitas kelongsong/lapisan | ≤12.0 | µm | |
Pelapisan non-sirkularitas | ≤8 | % | |
Diameter lapisan berwarna | 250,0±15 | µm | |
Karakteristik mekanis | |||
Keriting (radius) | ≥4 | M | |
Bukti stres | >0,69 | IPK | |
Kekuatan strip pelapis |
Nilai rata-rata |
1.0-5.0 |
N |
Parameter kerentanan korosi tegangan dinamis (nDnilai) | ≥20 |
Jumlah Serat | Dimensi Kabel (mm) | Berat Kabel (kg/km) | Tarik (N) | Hancurkan (N/100mm) | Min.Radius Tekuk (mm) | Rentang Suhu (℃) | |||
Panjang | Pendek | Panjang | Pendek | Dinamis | Statis | ||||
4 | 5.0 | 19.0 | 130 | 440 | 200 | 1000 |
|
|
|
6 | 5.2 | 23.0 | 130 | 440 | 200 | 1000 | |||
8 | 5.5 | 26.0 | 130 | 440 | 200 | 1000 | |||
12 | 6.5 | 36.5 | 200 | 660 | 200 | 1000 | |||
16 | 7.5 | 44.5 | 200 | 660 | 200 | 1000 | |||
24 | 8.2 | 54.5 | 200 | 660 | 200 | 1000 | |||
36 | 9.0 | 72.0 | 200 | 660 | 200 | 1000 | |||
48 | 10.5 | 90.0 | 200 | 660 | 200 | 1000 |
Struktur kabel
Pengepakan & Pengiriman
