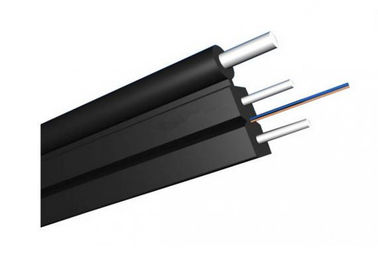

Kabel Serat Optik FTTH Selubung LSZH dengan Penguatan FRP Kawat Baja
Jaringan akses mandiri menggunakan kabel optik dalam ruangan dengan bentuk kupu-kupu yang menempatkan unit komunikasi optik di tengah, dua anggota kekuatan logam paralel ditempatkan di kedua sisi, dan menambahkan anggota kekuatan logam tunggal di luar. Akhirnya adalah dilengkapi dengan selubung keluar Lsoh Low Smoke Zero Halogen (LSZH) hitam atau berwarna.
Aplikasi
1. Diadopsi untuk sistem pemasangan kabel dalam ruangan.
2. Sebagai kuncir alat komunikasi.
3. Cocok untuk koneksi lantai.
Karakteristik
1. Serat 250um.
2. FRP/KFRP.
3. Sarung LSZH.
Detail konstruksi kabel
| Item | Keterangan | ||||||
| Jumlah serat | 2-24core | ||||||
| Serat | jenis | G652D/G657A/Multimode | |||||
| diameter | 250µm | ||||||
| Anggota kekuatan | bahan | Benang kevlar | |||||
| Tabung longgar | diameter | 0,9-1,2mm | |||||
| bahan | / | ||||||
| Sarung luar | bahan | PVC/LSZH | |||||
| diameter | 1.6*2.0-3.0*6.0mm | ||||||
| Ukuran kabel (Tinggi * lebar) | / | ||||||
| Berat kabel | 5.5-28.5KG | ||||||
| Kisaran Suhu Pemasangan (ºC) | -20+60 | ||||||
| Suhu operasi dan transportasi (ºC) | -40+70 | ||||||
| Radius Tekuk Min (mm) | Jangka panjang | 10D | |||||
| Min Membungkuk Jari-jari (mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan Tarik (N) |
Jangka panjang | 40 | |||||
| Min diizinkan Kekuatan Tarik (N) |
Jangka pendek | 80 | |||||
| Beban Hancurkan (N/100mm) | Jangka panjang | 200 | |||||
| Beban Hancurkan (N/100mm) | jangka pendek | 1000 | |||||
Warna standar fiber dan tube
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atenuasi | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| Dispresi | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispresi |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Bandwith | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Bandwith |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Kemiringan nol dispresi | nm | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| Serat Individu Maksimum PMD | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Nilai Tautan Desain PMD | Ps(nm2*k M) |
≤0.12 | ≤0,08 | ---- | ---- | ---- | |
| Panjang gelombang potong serat λc | nm | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Mati kabel panjang gelombang λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Numerik Bukaan (NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/-0. 015 |
0,200+/-0 .015 |
||
| Langkah (rata-rata dua arah pengukuran) |
dB | ≤0,05 | ≤0,05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Penyimpangan atas serat panjang dan titik |
dB | ≤0,05 | ≤0,05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dikontinuitas | |||||||
| Perbedaan backscatter koefisien |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0.10 | ≤0,08 | |
| Keseragaman pelemahan | dB/km | ≤0,01 | ≤0,01 | ||||
| Dimater inti | um | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| Diameter pelapis | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Cladding non-sirkularitas | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Diameter lapisan | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Pelapisan/sekam kesalahan konsentris |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Pelapisan non sirkularitas | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Kesalahan konentrisitas inti/kelongsong | um | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Keriting (radius) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
Pengepakan & Pengiriman
