24 Fiber Multimode Fan-out Indoor Breakout Fiber Optic Cable dengan Kekuatan Tinggi
Kabel Distribusi Tujuan Mulit menggunakan kabel simpleks (penyangga ketat φ900μm, aramid yarm sebagai anggota kekuatan) sebagai subunit.Plastik yang diperkuat serat (FRP) terletak di tengah inti sebagai anggota kekuatan non-logam.Subunit terdampar di sekitar inti kabel.Kabel dilengkapi dengan jaket PVC atau LSZH (Asap rendah, Nol halogen, Tahan api).
Fitur
1.Struktur anggota kekuatan non-logam yang terdampar memastikan kabel menahan kekuatan tarik yang besar.
2. Jaket anti korosi, anti air, radiasi anti ultraviolet, tahan api dan tidak berbahaya bagi lingkungan dll.
3.Suhu Operasi Penyimpanan: -20ºC~+60ºC, Suhu Instalasi: -5ºC~+50ºC.
Aplikasi
1. Distribusi kabel dalam ruangan.
2.Untuk pemasangan kabel backbone intra-bangunan termasuk lantai, terminal boxex dan stasiun kerja.
3.Untuk terminal langsung jarak pendek dan menengah di dalam gedung dan di dalam gedung yang berbeda, setiap unit sub-kabel dapat dihubungkan langsung dengan konektor standar.
Parameter Serat
| TIDAK. |
Item |
Satuan |
Spesifikasi |
| G.652D |
| 1 |
Diameter Bidang Mode |
1310nm |
μm |
9,2±0,4 |
| 1550nm |
μm |
10,4±0,5 |
| 2 |
Diameter Kelongsong |
μm |
124,8±0,7 |
| 3 |
Cladding Non-Edaran |
% |
≤0,7 |
| 4 |
Kesalahan Konsentrisitet Core-Cladding |
μm |
≤0,5 |
| 5 |
Diameter Lapisan |
μm |
245±5 |
| 6 |
Pelapisan Tidak Melingkar |
% |
≤6.0 |
| 7 |
Kesalahan Konsentrisitet Cladding-Coating |
μm |
≤12.0 |
| 8 |
Panjang Gelombang Pemutus Kabel |
nm |
λcc≤1260 |
| 9 |
Atenuasi (maks.) |
1310nm |
dB/km |
≤0,4 |
| 1550nm |
dB/km |
≤0,3 |
Parameter Kabel
| Item |
Spesifikasi |
| Jumlah Serat |
2-48 |
| Fiber dengan buffer ketat |
Dimensi |
850µm±50µm |
| Bahan |
PVC |
| Warna |
Putih |
| Kabel simpleks |
Dimensi |
1,9 mm ± 0,1 mm |
| Bahan |
LSZH |
| Warna |
Kuning |
| Anggota Kekuatan |
Kevlar |
| Tanda Pencetakan |
(1)-(48) |
| Anggota Kekuatan Pusat |
Diameter |
3,8mm±0,1mm |
| Bahan |
FRP+LSZH |
| Warna |
Kuning |
|
Jaket luar
|
Dimensi |
14,5mm±0,5mm |
| Bahan |
LSZH |
| Warna |
Kuning |
Karakteristik Mekanik dan Lingkungan
| Item |
Bersatu |
Spesifikasi |
| Ketegangan (Jangka Panjang) |
N |
600 |
| Ketegangan (Jangka Pendek) |
N |
1500 |
| Hancurkan (Jangka Panjang) |
N/10cm |
300 |
| Hancurkan (Jangka Pendek) |
N/10cm |
1000 |
| Min.Bend Radius (Dinamis) |
mm |
20D |
| Min.Radius Tekuk (Statis) |
mm |
10D |
| Suhu Instalasi |
ºC |
-10~+50 |
| Suhu Operasional |
ºC |
-20~+60 |
| Suhu Penyimpanan |
ºC |
-20~+60 |
Parameter Teknis
| Karakteristik Geometris |
| Jumlah Serat |
4 |
6 |
8 |
12 |
16 |
18 |
24 |
| Diameter Kabel Break-out (mm) |
7.5 |
8.5 |
10 |
12.5 |
12.5 |
12.5 |
14.5 |
| Berat Kabel Break-out (kg/km) |
45 |
62 |
84 |
138 |
150 |
158 |
202 |
| Diameter TBF (μm) |
900±50 |
| Karakteristik Mekanik |
|
| Beban Maks (N) |
Jangka panjang |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| Jangka pendek |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
| Radius Tekuk (mm) |
Dinamis |
20*D (D: Diameter Kabel) |
| Statis |
10*D (D: Diameter Kabel) |
| Serat |
| Jenis serat (dimensi inti/ kelongsong) |
9/125 50/125 62,5/125 |
| Karakteristik Transmisi |
| |
SM
(1310/1550nm)
|
50/125
(850/1300nm)
|
62,5/125
(850/1300nm)
|
| Atenuasi Maks (dB/km) |
0,45/0,30 |
3,5/1,5 |
3,5/1,5 |
| Atenuasi Khas (dB/km) |
0,40/0,25 |
3,1/1,0 |
3.0/1.0 |
| Bandwidth Mini (Mhz.km) |
-- |
400/400 |
160/500 |

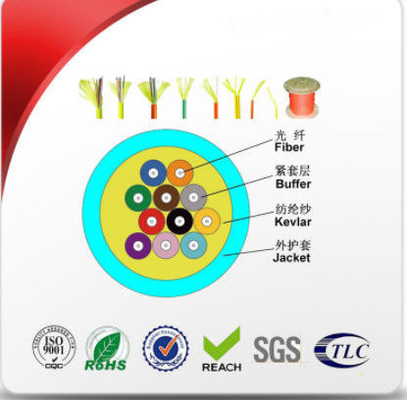

Struktur Produk
