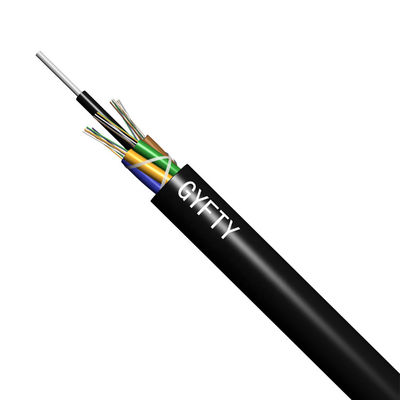

Sistem Transmisi Daya Mode Tunggal Udara GYFTY 6/12/24 Kabel Serat Optik Inti

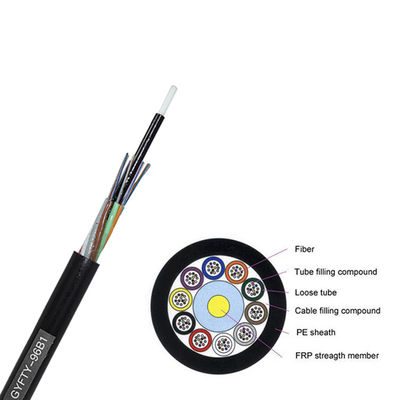

GYFTY FRP terletak di tengah inti sebagai anggota kekuatan non-logam.Tabung kabel, yang diisi dengan kompon pengisi, dililitkan di sekeliling bagian yang kuat.Dilengkapi dengan sarung PE.Kabel GYFTY tersedia dari 2 core hingga 288 core.Ini digunakan di daerah tegangan tinggi untuk komunikasi jarak jauh.
Aplikasi
1.Aerial / Saluran
2. Menghubungkan peralatan komunikasi
3.Sistem pengkabelan multi-core di pusat data
Karakteristik
1. Kinerja mekanik dan suhu yang baik
2. tabung looes kekuatan tinggi yang tahan hidrolisis
3. Senyawa pengisi tabung khusus memastikan perlindungan kritis terhadap serat
4. Menghancurkan ketahanan dan fleksibilitas
5. Langkah-langkah berikut diambil untuk memastikan kedap air kabel:
6.Single Fiber Reinforced Plastic sebagai anggota kekuatan pusat
7. Senyawa pengisi tabung longgar
8,100% pengisian inti kabel
spesifikasi umum
| Tipe Kabel |
GYFTY |
| Jenis Serat |
G652D |
| Aplikasi |
Komunikasi jarak jauh, LAN |
| Metode pemasangan yang disarankan |
Udara |
| Lingkungan |
Luar ruangan |
| Kisaran Suhu |
-40℃sampai 70 ℃ |
| Parameter teknis serat optik mode tunggal ITU-T G.652D (B1.3). |
| Karakteristik Optik |
|
|
|
| Diameter bidang mode (MFD) |
1310nm
1550nm
|
9,2±0,4
10,4±0,8
|
µm
µm
|
| Panjang gelombang cut-off (λcc) |
|
≤1260 |
nm |
| Koefisien atenuasi |
1310nm
1383nm
1550nm
|
<0,35
<0,35
<0,22
|
dB/km
dB/km
dB/km
|
| Kerugian lentur makro |
φ75mm, 100lingkaran, pada 1550nm |
≤0,1 |
dB |
| Atenuasi non-keseragaman |
|
≤0,05 |
dB |
| Koefisien dispersi |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Panjang gelombang dispersi nol |
|
1300~1324 |
nm |
| Kemiringan dispersi maksimum nol |
|
≤0,093 |
Ps/(nm2.km) |
| Indeks refraksi golongan (nilai tipikal) |
1310nm
1550nm
|
1.466
1.467
|
|
| Karakteristik geometris |
|
|
|
| Diameter pelapis |
|
125,0±1,0 |
µm |
| Kesalahan konsentrisitas inti/kelongsong |
|
≤0,8 |
µm |
| Cladding non-sirkularitas |
|
≤1.0 |
% |
| Diameter lapisan |
|
245,0±10 |
µm |
| Kesalahan konsentrisitas kelongsong/lapisan |
|
≤12.0 |
µm |
| Pelapisan non-sirkularitas |
|
≤8 |
% |
| Diameter lapisan berwarna |
|
250,0±15 |
µm |
| Karakteristik mekanis |
|
|
|
| Keriting (radius) |
|
≥4 |
M |
| Bukti stres |
|
＞0,69 |
IPK |
| Kekuatan strip pelapis |
Nilai rata-rata
Nilai puncak
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parameter kerentanan korosi tegangan dinamis (nDnilai) |
|
≥20 |
|
| Barang |
Keterangan |
| model nomor |
GYFTY |
| 1. Jumlah serat |
48 |
72 |
| 2. Diameter Kabel (MM) ±0,3 |
9.2 |
9.8 |
| 3. Berat Kabel (KG) |
65 |
81 |
| 4. Anggota Kekuatan Pusat |
|
| -Bahan |
FRP |
| -Diameter |
1,4mm |
2.0mm |
| - sarung PE |
TIDAK |
| 5. Tabung Lepas |
|
| -Bahan |
PBT |
| -Diameter luar |
2.0mm |
| -Ketebalan |
0,3mm |
| -Jenis senyawa pengisi |
Jeli |
| -TIDAK.dari tabung longgar |
4 |
6 |
| 6. Pengisi |
|
| -Bahan |
hal |
| -Diameter luar |
2.0mm |
| -TIDAK.pengisi |
1 |
0 |
| 7. Rakitan Tabung |
|
| - Tata Letak Tabung |
1+5 |
1+6 |
| -Tipe terdampar |
SZ |
| 8. Sistem pemblokiran air |
|
| -Bahan |
Senyawa pengisi |
| 9. Bungkus inti |
|
| -Bahan |
pita poliester |
| 10. Selubung Luar |
|
| -Bahan |
pe |
| -Ketebalan |
1,6 mm ± 0,1 mm |
| 12. Penandaan selubung |
|
| -Jenis penandaan |
Pencetakan laser
|
Kami dapat merancang segala jenis struktur sesuai dengan kondisi lingkungan dan kapasitas transmisi, seperti GYFTA, GYFXTY, GYFDTZA dll.
Struktur
Penandaan Selubung Kabel
Setiap kabel memiliki informasi berikut yang ditandai dengan jelas pada selubung luar kabel:
A.Nama produsen.
B.Tahun pabrikan
C.Jenis kabel dan serat
D.Tanda panjang (mencetak pada setiap meter secara normal)
e.Atau sebagai kebutuhan pelanggan.
