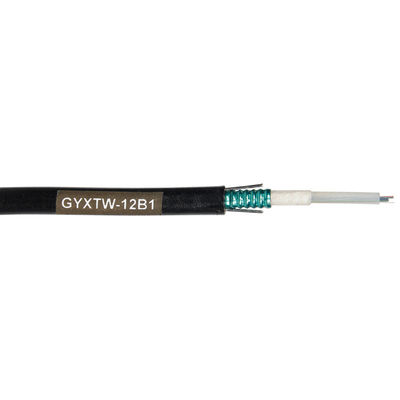

2-24 Core Central Loose Tube Kabel Serat Optik GYXTW
Inikabel serat lapis baja mode tunggal spesifikasi mencakup persyaratan desain standar struktur, mekanik, fisik dan kinerja untuk penyediaan kabel serat optik.Fitur yang diuraikan dalam dokumen ini dimaksudkan untuk memberikan informasi tentang kinerja kabel optik.
Karakteristik
1. Dua anggota kekuatan kawat baja paralel memberikan kekuatan tarik yang cukup
2.Uni-tube, gel khusus di dalam tabung menawarkan perlindungan untuk serat
3. Diameter kecil dan ringan, mudah diletakkan
4. Jaket PE anti-UV
5. Tahan terhadap suhu siklus suhu tinggi dan rendah
6. Perubahan, menghasilkan anti-penuaan dan masa hidup lebih lama
Spesifikasi
| Tipe Kabel |
Kabel serat optik Central Loose Tube GYXTW |
| Jenis Serat |
SM G.652D |
| Aplikasi |
Komunikasi jarak jauh, LAN |
| Metode pemasangan yang disarankan |
Udara |
| Lingkungan |
Luar ruangan |
Spesifikasi Serat
| Parameter teknis serat optik mode tunggal ITU-T G.652D (B1.3). |
| Karakteristik |
Kondisi |
Nilai yang Ditentukan |
Satuan |
| Karakteristik Optik |
|
|
|
| Diameter bidang mode (MFD) |
1310nm
1550nm
|
9,2±0,4
10,4±0,8
|
µm
µm
|
| Panjang gelombang cut-off (λcc) |
|
≤1260 |
nm |
| Koefisien atenuasi |
1310nm
1383nm
1550nm
|
<0,35
<0,35
<0,22
|
dB/km
dB/km
dB/km
|
| Kerugian lentur makro |
φ75mm, 100lingkaran, pada 1550nm |
≤0,1 |
dB |
| Atenuasi non-keseragaman |
|
≤0,05 |
dB |
| Koefisien dispersi |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Panjang gelombang dispersi nol |
|
1300~1324 |
nm |
| Kemiringan dispersi maksimum nol |
|
≤0,093 |
Ps/(nm2.km) |
| Indeks refraksi golongan (nilai tipikal) |
1310nm
1550nm
|
1.466
1.467
|
|
| Karakteristik geometris |
|
|
|
| Diameter pelapis |
|
125,0±1,0 |
µm |
| Kesalahan konsentrisitas inti/kelongsong |
|
≤0,8 |
µm |
| Cladding non-sirkularitas |
|
≤1.0 |
% |
| Diameter lapisan |
|
245,0±10 |
µm |
| Kesalahan konsentrisitas kelongsong/lapisan |
|
≤12.0 |
µm |
| Lapisan non-sirkularitas |
|
≤8 |
% |
| Diameter lapisan berwarna |
|
250,0±15 |
µm |
| Karakteristik mekanis |
|
|
|
| Keriting (radius) |
|
≥4 |
M |
| Bukti stres |
|
＞0,69 |
IPK |
| Kekuatan strip pelapis |
Nilai rata-rata
Nilai puncak
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parameter kerentanan korosi tegangan dinamis (nDnilai) |
|
≥20 |
|
StandarColorSAYAidentifikasi dariFiber
| TIDAK. |
1 |
2 |
3 |
4 |
5 |
6 |
| Warna |
Biru |
Oranye |
Hijau |
Cokelat |
Batu tulis |
Putih |
| TIDAK. |
7 |
8 |
9 |
10 |
11 |
12 |
| Warna |
Merah |
Hitam |
Kuning |
Ungu |
Merah Jambu |
Aqua |
KabelDdesain
| Barang |
Keterangan |
| model nomor |
GYXTW |
| 1. Jumlah serat |
2-12core |
14-24core |
| 2. Diameter Kabel |
7,6 ± 0,2 mm |
8,5 ± 0,2 mm |
| 3. Berat Kabel |
63KG |
79KG |
| 4. Tabung Lepas |
|
| -Bahan |
PBT |
| -Diameter luar |
2,0 mm |
3.0mm |
| -Ketebalan |
0,3mm |
| -Jenis senyawa pengisi |
Jeli |
| 5.Kekuatan anggota |
|
| -Bahan |
Kabel baja |
| -Diameter luar |
1,0 mm |
| -Nomor |
2 buah |
| 6.Armor |
|
| -Bahan |
Pita baja bergelombang |
| 7. Sistem pemblokiran air |
|
| -Bahan |
Senyawa Pengisi |
| 8. Selubung Luar |
|
| -Bahan |
MDPE |
| -Ketebalan |
2.1mm±0.2mm |
| 9. Penandaan selubung |
|
| -Jenis penandaan |
Pencetakan laser |
KabelSstruktur
Pengepakan dan Pengiriman
Kabel disediakan dengan panjang seperti yang ditentukan dalam PI atau sebagai persyaratan.Setiap panjang akan dikirim pada drum kayu terpisah yang tidak dapat dikembalikan.Diameter laras minimum drum tidak akan kurang dari 30 kali diameter kabel.
Kabel pada setiap gulungan akan ditutup seluruhnya dengan bungkus termal yang diikat ke kabel dengan tali pengemas.Bungkus ini dapat digunakan kembali dan memberikan perlindungan termal dan UV yang sangat baik.
Ujung kabel akan disegel dengan tutup pelindung plastik untuk mencegah penetrasi air.Ujungnya akan mudah diakses untuk pengujian.Laporan uji pemeriksaan akhir dengan data kinerja atenuasi untuk setiap serat terpasang di dalam drum.
