Saluran luar ruangan dan pita baja kabel serat optik lapis baja instalasi udara
Spesifikasi ini mencakup persyaratan desain standar struktur, mekanik, fisik dan kinerja untuk penyediaan kabel serat optik.Fitur yang diuraikan dalam dokumen ini dimaksudkan untuk memberikan informasi tentang kinerja kabel optik.
Kabel Spenandaan kesehatan
Setiap kabel memiliki informasi berikut yang ditandai dengan jelas pada selubung luar kabel:
A.Nama produsen.
B.Tahun pabrikan
C.Jenis kabel dan serat
D.Tanda panjang (mencetak pada setiap meter secara normal)
e.Atau sebagai kebutuhan pelanggan.
Spesifikasi
| Tipe Kabel |
GYTS |
| Jenis Serat |
G652D |
| Aplikasi |
Komunikasi jarak jauh, LAN |
| Metode pemasangan yang disarankan |
Saluran atau antena |
| Lingkungan |
Luar ruangan |
| Kisaran Suhu |
-40 ℃ hingga 70 ℃ |
Spesifikasi Serat
| Parameter teknis serat optik mode tunggal ITU-T G.652D (B1.3). |
| Karakteristik Optik |
|
|
|
| Diameter bidang mode (MFD) |
1310nm
1550nm
|
9,2±0,4
10,4±0,8
|
µm
µm
|
| Panjang gelombang cut-off (λcc) |
|
≤1260 |
nm |
| Koefisien atenuasi |
1310nm
1383nm
1550nm
|
<0,35
<0,35
<0,22
|
dB/km
dB/km
dB/km
|
| Kerugian lentur makro |
φ75mm, 100lingkaran, pada 1550nm |
≤0,1 |
dB |
| Atenuasi non-keseragaman |
|
≤0,05 |
dB |
| Koefisien dispersi |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Panjang gelombang dispersi nol |
|
1300~1324 |
nm |
| Kemiringan dispersi maksimum nol |
|
≤0,093 |
Ps/(nm2.km) |
| Indeks refraksi golongan (nilai tipikal) |
1310nm
1550nm
|
1.466
1.467
|
|
| Karakteristik geometris |
|
|
|
| Diameter pelapis |
|
125,0±1,0 |
µm |
| Kesalahan konsentrisitas inti/kelongsong |
|
≤0,8 |
µm |
| Cladding non-sirkularitas |
|
≤1.0 |
% |
| Diameter lapisan |
|
245,0±10 |
µm |
| Kesalahan konsentrisitas kelongsong/lapisan |
|
≤12.0 |
µm |
| Lapisan non-sirkularitas |
|
≤8 |
% |
| Diameter lapisan berwarna |
|
250,0±15 |
µm |
| Karakteristik mekanis |
|
|
|
| Keriting (radius) |
|
≥4 |
M |
| Bukti stres |
|
＞0,69 |
IPK |
| Kekuatan strip pelapis |
Nilai rata-rata
Nilai puncak
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parameter kerentanan korosi tegangan dinamis (nDnilai) |
|
≥20 |
|
StandarColorSAYAidentifikasi dariSerat
| TIDAK. |
1 |
2 |
3 |
4 |
5 |
6 |
| Warna |
Biru |
Oranye |
Hijau |
Cokelat |
Batu tulis |
Putih |
| TIDAK. |
7 |
8 |
9 |
10 |
11 |
12 |
| Warna |
Merah |
Hitam |
Kuning |
Ungu |
Merah Jambu |
Aqua |

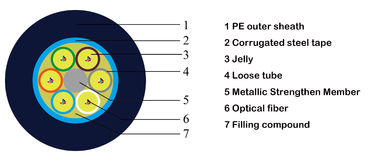

KabelDesain
| Barang |
Keterangan |
| model nomor |
GYTS |
| 1. Jumlah serat |
2-6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| 2. Diameter Kabel (MM) |
8,8 ± 0,2 |
9,1±0,2 |
9,6±0,2 |
10,2±0,2 |
11,7±0,2 |
14,2±0,2 |
| 3. Berat Kabel (KG) |
82 |
96 |
|
120 |
140 |
203 |
| 4. Anggota Kekuatan Pusat |
|
| -Bahan |
Kabel baja |
| -Diameter |
1,4mm |
2.0mm |
| - sarung PE |
TIDAK |
Ya |
| 5. Tabung Lepas |
|
| -Bahan |
PBT |
| -Jenis senyawa pengisi |
Jeli |
| -TIDAK.dari tabung longgar |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| 6. Pengisi |
|
| -Bahan |
hal |
| -TIDAK.pengisi |
4 |
3 |
1 |
2 |
1 |
0 |
| 7. Rakitan Tabung |
|
| - Tata Letak Tabung |
1+5 |
1+6 |
1+8 |
1+12 |
| -Tipe terdampar |
SZ |
| 8. Sistem pemblokiran air |
|
| -Bahan |
Senyawa pengisi |
| 9. Baju besi |
|
| -Bahan |
Pita baja |
| 10. Selubung Luar |
|
| -Bahan |
pe |
| -Ketebalan |
1,5 mm ± 0,2 mm |
| 11. Penandaan selubung |
|
| -Jenis penandaan |
Pencetakan laser |
Properti Kabel
| Barang |
Keterangan |
| Kekuatan tarik (N) |
Jangka panjang |
600 |
| Jangka pendek |
1500 |
| Hancurkan (N / 100mm) |
Jangka panjang |
300 |
| Jangka pendek |
1000 |
| Min.Radius tikungan |
Statis |
10D |
| Dinamis |
20D |
| Kisaran Suhu (℃) |
Operasi |
-40℃ - +70℃ |
| Instalasi |
-10℃ - +60℃ |
| Penyimpanan |
-40℃ - +70℃ |
Performa Kabel
| Barang |
Pengujian |
Metode Uji |
Hasil tes |
| 1 |
Daya tarik
IEC 60794-1-E1
|
Beban ketegangan: 1500N
Waktu: 1 mnt
Panjang kabel: ≥50m
|
Perubahan kerugian≤0.1dB@1550nm
Tidak ada serat putus dan tidak ada kerusakan selubung
|
| 2 |
Dampak
IEC 60794-1-E4
|
Tinggi: 1m
Berat: 1kg
Titik benturan: ≥5
Siklus dampak: sewa 3 siklus per titik
|
Perubahan kerugian≤0.1dB@1550nm
Tidak ada serat putus dan tidak ada kerusakan selubung
|
| 3 |
Pembengkokan berulang
IEC 60794-1-E6
|
Bending diameter: 25X diameter luar kabel
Beban yang diterapkan: 25kg
Siklus lentur: 30 kali
Kecepatan membungkuk: 1 siklus per 2 detik
|
Perubahan kerugian≤0.1dB@1550nm
Tidak ada serat putus dan tidak ada kerusakan selubung
|
| 4 |
Torsi
IEC 60794-1-E7
|
Panjang torsi: 1m
Beban yang diterapkan: 25kg
Sudut torsi: ±90 atau +180
Putar siklus: ≥10 kali
|
Perubahan kerugian≤0.1dB@1550nm
Tidak ada serat putus dan tidak ada kerusakan selubung
|
| 5 |
Penetrasi Air
IEC 60794-1-F5B
|
Ketinggian air: 1m
Panjang kabel: 3m
Menjaga waktu: 24 jam
|
Tidak ada air yang bocor dari ujung kabel yang berlawanan |
| 6 |
Suhu
IEC 60794-1-F1
|
Langkah suhu:+20°C->-40°C°C >+70°C->+20°C
Menjaga waktu: 24 jam per setiap langkah
Siklus: 2 kali
|
Perubahan kerugian≤0.1dB@1550nm
Tidak ada serat putus dan tidak ada kerusakan selubung
|
| 7 |
Aliran majemuk
IEC 60794-1-E14
|
Panjang sampel: 30cm
Suhu: 70 ℃ ± 2 ℃
Menjaga waktu: 24 jam
|
Tidak ada aliran majemuk |
Pengepakan dan Pengiriman
Kabel disediakan dengan panjang seperti yang ditentukan dalam PI atau sebagai persyaratan.Setiap panjang akan dikirim pada drum kayu terpisah yang tidak dapat dikembalikan.Diameter laras minimum drum tidak akan kurang dari 30 kali diameter kabel.
Kabel pada setiap gulungan akan ditutup seluruhnya dengan bungkus termal yang diikat ke kabel dengan tali pengemas.Bungkus ini dapat digunakan kembali dan memberikan perlindungan termal dan UV yang sangat baik.
Ujung kabel akan disegel dengan tutup pelindung plastik untuk mencegah penetrasi air.Ujungnya akan mudah diakses untuk pengujian.Laporan uji pemeriksaan akhir dengan data kinerja atenuasi untuk setiap serat terpasang di dalam drum.
