Name: GYTS 12 Core Multi Strand Fiber Optic Cable MDPE atau HDPE Outer Sheath untuk outdoor
Brand: DONGGUAN TW-SCIE CO., LTD.
SKU: GYTS
Price: 184.02 USD
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Inti Serat: 2-288 inti

Diameter Kabel: Min 8.8mm±0.2mm

Sarung Luar: MDPE atau HDPE

Baju zirah: Pita baja bergelombang

Bahan penghalang air: Senyawa Pengisi

ketebalan selubung PE: Min 1,6mm ± 0,1mm

Menyoroti:

kabel ethernet serat optik

kabel distribusi serat optik multi

Informasi dasar

Tempat asal: Cina

Nama merek: TW-SCIE

Sertifikasi: ISO, RoHS, REACH, TLC

Nomor model: GYTS

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Drum kayu

Waktu pengiriman: 7-10 hari

Syarat-syarat pembayaran: L/C, T/T, Western Union, MoneyGram

Menyediakan kemampuan: 400 KM per hari

Galeri

GYTS 12 Core Multi Strand Fiber Optic Cable MDPE atau HDPE Outer Sheath untuk outdoor

Deskripsi Produk

GYTS 12 Core Single Mode Armored Duct dan Kabel Serat Optik Udara

Umum

Spesifikasi ini mencakup persyaratan desain standar struktur, mekanik, fisik dan kinerja untuk pasokan kabel serat optik.Fitur yang dijelaskan dalam dokumen ini dimaksudkan untuk memberikan informasi tentang kinerja kabel optik.

Spesifikasi

Spesifikasi Umum

Jenis Kabel	GYTS
Jenis Serat	G652D
Aplikasi	Komunikasi jarak jauh, LAN
Metode pemasangan yang direkomendasikan	Saluran atau antena
Lingkungan	Di luar ruangan
Kisaran suhu	-40°C sampai 70°C

Spesifikasi Serat

Parameter teknis serat optik mode tunggal ITU-T G.652D (B1.3)
Karakteristik optik
Diameter medan mode (MFD)	1310nm 1550nm	9.2±0.4 10.4±0.8	μm μm
Panjang gelombang pemotongan (λcc)		≤ 1260	nm
Koefisien atenuasi	1310nm 1383nm 1550nm	<0.35 <0.35 <0.22	dB/km dB/km dB/km
Kerugian lentur makro	φ75mm, 100 lingkaran, pada 1550nm	≤ 0.1	dB
Ketidaksamaan atenuasi		≤ 0.05	dB
Koefisien dispersi	1288 ~ 1339nm 1271 ~ 1360nm 1550nm	≤3.5 ≤ 5.3 ≤ 18	Ps/(nm.km) Ps/(nm.km) Ps/(nm.km)
Panjang gelombang dispersi nol		1300~1324	nm
Kemiringan dispersi maksimum nol		≤ 0.093	Ps/(nm².km)
Indeks refraksi kelompok (nilai khas)	1310nm 1550nm	1.466 1.467
Karakteristik geometris
Diameter pelapis		125.0±1.0	μm
Kesalahan konsentrisitas inti/lapisan		≤ 0.8	μm
Perlengkapan non-bentuk bulat		≤ 1.0	%
Diameter lapisan		245.0±10	μm
Kesalahan konsentrisitas pelapis/lapisan		≤ 12.0	μm
Lapisan yang tidak melingkar		≤ 8	%
Diameter lapisan berwarna		250.0±15	μm
Karakteristik mekanik
Curling (radius)		≥ 4	m
Tekanan bukti		> 0.69	Gpa
Kekuatan strip pelapis	Nilai rata-rata Nilai puncak	1.0-5.0 1.3-8.9	N N
Parameter kerentanan korosi tekanan dinamis (n_dnilai)		≥ 20

StandarCbauAkupengidentifikasianFIber

Tidak, tidak.	1	2	3	4	5	6
Warna	Biru	Oranye	Hijau	Berwarna cokelat	Slate	Putih
Tidak, tidak.	7	8	9	10	11	12
Warna	Merah	Hitam	Kuning	Violet	Warna pink	Aqua

KabelDmengesankan

Artikel	Deskripsi
Nomor model	GYTS
1Jumlah serat	2-6	12	24	36	48	72		96		144
2Diameter Kabel (MM)	8.8±0.2			9.1±0.2	9.6±0.2	10.2±0.2		11.7±0.2		14.2±0.2
3. Berat Kabel ((Kg)	82			96		120		140		203
4Anggota Central Strength
- Bahan	Kawat baja
- Diameter	1.4mm						2.0mm
- PE selimut	Tidak.						Ya, aku tahu.
5. tabung longgar
- Bahan	PBT
- Jenis senyawa pengisi	Jelly
- No. tabung longgar	1	2	4	3	4	6			8		12
6. Pengisi
- Bahan	PP
- No. pengisi	4	3	1	2	1	0
7. Pembentukan tabung
- Layout tabung	1+5					1+6		1+8		1+12
- Tipe Stranding	SZ
8. Sistem penghalang air
- Bahan	Senyawa pengisi
9. Perisai
- Bahan	Pita baja
10. Lapisan luar
- Bahan	PE
- Ketebalan	1.5mm±0.2mm
11. Penanda lambung
-Jenis penanda	Pencetakan laser

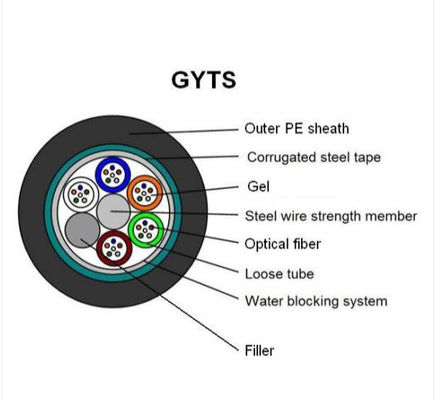

KabelSstruktur

GYTS 12 Core Multi Strand Fiber Optic Cable MDPE atau HDPE Outer Sheath untuk outdoor 0

KabelProperti

Artikel		Deskripsi
Kekuatan tarik ((N)	jangka panjang	600
Kekuatan tarik ((N)	Pendek jangka	1500
Penghancuran ((N/100mm)	jangka panjang	300
Penghancuran ((N/100mm)	Pendek jangka	1000
Min. Radius lentur	Statik	10D
Min. Radius lentur	Dinamis	20D
Kisaran suhu ((°C)	Operasi	-40°C - +70°C
	Pemasangan	-10°C - +60°C
	Penyimpanan	-40°C - +70°C

KabelSPantaiMberpelukan

Setiap kabel memiliki informasi berikut yang ditandai dengan jelas pada lapisan luar kabel:

a. Nama produsen.

b. Tahun pembuatan

Jenis kabel dan serat

d. Tanda panjang (cetakan pada setiap meter biasanya)

e. Atau sesuai kebutuhan pelanggan.

Kinerja Kabel

Artikel

Pengujian

Metode pengujian

Hasil pengujian

Kekuatan tarik

IEC 60794-1-E1

Beban tegangan:1500N

Waktu: 1 menit

Panjang kabel: ≥50m

Perubahan kerugian ≤0,1dB@1550nm

Tidak ada patah serat dan tidak ada kerusakan sarung

Dampak

IEC 60794-1-E4

Tinggi: 1m

Berat: 1 kg

Titik benturan: ≥5

Siklus dampak: di sewa 3 siklus per spot

Perubahan kerugian ≤0,1dB@1550nm

Tidak ada patah serat dan tidak ada kerusakan sarung

Pengelompokan Berulang

IEC 60794-1-E6

Diameter lentur: 25X diameter luar kabel

Beban yang diterapkan: 25kg

Siklus lentur: 30 kali

Kecepatan lentur: 1 siklus per 2 s

Perubahan kerugian ≤0,1dB@1550nm

Tidak ada patah serat dan tidak ada kerusakan sarung

Torsi

IEC 60794-1-E7

Panjang torsi: 1m

Beban yang diterapkan: 25kg

Sudut torsi: ±90 atau +180

Siklus memutar: ≥10 kali

Perubahan kerugian ≤0,1dB@1550nm

Tidak ada patah serat dan tidak ada kerusakan sarung

Penetrasi Air

IEC 60794-1-F5B

Ketinggian air: 1m

Panjang kabel: 3m

Waktu penyimpanan: 24 jam

Tidak ada kebocoran air dari ujung kabel

Suhu

IEC 60794-1-F1

Langkah suhu: +20°C->-40°C->+70°C->+20°C

Waktu penyimpanan: 24 jam per langkah

Siklus: 2 kali

Perubahan kerugian ≤0,1dB@1550nm

Tidak ada patah serat dan tidak ada kerusakan sarung

Aliran komposit

IEC 60794-1-E14

Panjang sampel: 30cm
Suhu: 70°C±2°C

Waktu penyimpanan: 24 jam

Tidak ada aliran senyawa

Pengemasan & Pengiriman

Kabel disediakan dalam panjang seperti yang ditentukan dalam PI atau sesuai kebutuhan.Diameter barel minimum drum tidak kurang dari 30 kali diameter kabel.

Kabel pada setiap gulungan akan sepenuhnya ditutupi dengan bungkus termal yang diikat ke kabel dengan tali kemasan. Bungkus ini dapat digunakan kembali dan memberikan perlindungan termal dan UV yang sangat baik.

Ujung kabel akan disegel dengan tutup pelindung plastik untuk mencegah penetrasi air. Ujung akan mudah diakses untuk pengujian.Laporan uji inspeksi akhir dengan data kinerja atenuasi untuk setiap serat dilampirkan di dalam drum.

Profil Perusahaan

Dongguan TW-SCIE Co., Ltd. terletak di Qingxi Town, sebuah kota industri yang indah di Kota Dongguan, Provinsi Guangdong, dan juga memiliki tempat lain di Deyang Sichuan, meliputi area lebih dari 10,000 meter persegi, dengan lebih dari 200 karyawan. sejak awal perusahaan mematuhi konsep "inovasi berkelanjutan, mengejar keunggulan", integritas perusahaan, penentuan posisi yang akurat,komitmen jangka panjang untuk pengembangan produk komunikasi serat optik dan perluasan pasarSaat ini, Tewang memiliki lingkungan kantor modern, peralatan produksi canggih dan sekelompok penelitian ilmiah berkualitas tinggi dan personil teknis dan personil manajemen,dan telah menjadi fiber optik penelitian dan pengembangan produk komunikasi, produksi, penjualan dan rekayasa jaringan secara keseluruhan, dan memiliki hak untuk mengimpor dan mengekspor perusahaan teknologi tinggi yang muncul.

GYTS 12 Core Multi Strand Fiber Optic Cable MDPE atau HDPE Outer Sheath untuk outdoor 1
