1/2/4 Core LSZH Sheath Bow Type FTTH Drop Cable
Fitur
1.Special low-bend-sensitivity fiber menyediakan bandwidth tinggi dan properti transmisi komunikasi yang sangat baik
2.Dua anggota kekuatan paralel memastikan kinerja ketahanan himpitan yang baik untuk melindungi serat
3. Struktur sederhana, ringan dan kepraktisan tinggi
4. Desain seruling baru, mudah dilepas dan disambung, menyederhanakan pemasangan dan pemeliharaan
5. Asap rendah, nol halogen dan selubung tahan api
6. Struktur sederhana, ringan dan kepraktisan tinggi
Karakteristik
1. Serat 250um.
2. FRP/KFRP.
3. Sarung LSZH.

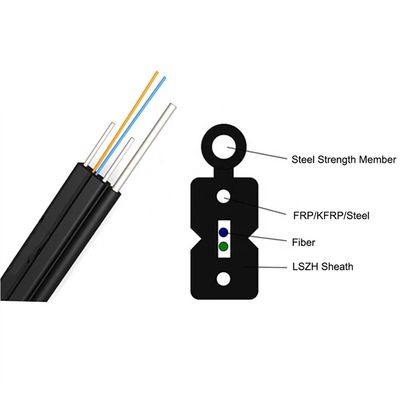

Detail konstruksi kabel
| Item | Keterangan | ||||||
| Jumlah serat | 2-24core | ||||||
| Serat | jenis | G652D/G657A/Multimode | |||||
| diameter | 250µm | ||||||
| Anggota kekuatan | bahan | Benang kevlar | |||||
| Tabung longgar | diameter | 0,9-1,2mm | |||||
| bahan | / | ||||||
| Sarung luar | bahan | PVC/LSZH | |||||
| diameter | 1.6*2.0-3.0*6.0mm | ||||||
| Ukuran kabel (Tinggi * lebar) | / | ||||||
| Berat kabel | 5.5-28.5KG | ||||||
| Kisaran Suhu Pemasangan (ºC) | -20+60 | ||||||
| Suhu operasi dan transportasi (ºC) | -40+70 | ||||||
| Radius Tekuk Min (mm) | Jangka panjang | 10D | |||||
| Min Membungkuk Jari-jari (mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan Tarik (N) |
Jangka panjang | 40 | |||||
| Min diizinkan Kekuatan Tarik (N) |
Jangka pendek | 80 | |||||
| Beban Hancurkan (N/100mm) | Jangka panjang | 200 | |||||
| Beban Hancurkan (N/100mm) | jangka pendek | 1000 | |||||
Warna standar fiber dan tube
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atenuasi | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3,0/1,0 | ---- | ---- | |||
| Dispresi | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispresi |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Bandwith | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Bandwith |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Kemiringan nol dispresi | nm | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| Serat Individu Maksimum PMD | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Nilai Tautan Desain PMD | Ps(nm2*k M) |
≤0.12 | ≤0,08 | ---- | ---- | ---- | |
| Panjang gelombang potong serat λc | nm | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Mati kabel panjang gelombang λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Numerik Bukaan (NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/-0. 015 |
0,200+/-0 .015 |
||
| Langkah (rata-rata dua arah pengukuran) |
dB | ≤0,05 | ≤0,05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Penyimpangan atas serat panjang dan titik |
dB | ≤0,05 | ≤0,05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dikontinuitas | |||||||
| Perbedaan backscatter koefisien |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0.10 | ≤0,08 | |
| Keseragaman pelemahan | dB/km | ≤0,01 | ≤0,01 | ||||
| Dimater inti | um | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| Diameter pelapis | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Cladding non-sirkularitas | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Diameter lapisan | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Pelapisan/sekam kesalahan konsentris |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Pelapisan non sirkularitas | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Kesalahan konentrisitas inti/kelongsong | um | ≤0,6 | ≤0,6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Keriting (radius) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
Pengepakan dan Pengiriman
Profil Perusahaan
Dongguan TW-SCIE Co., Ltd.merupakan anak perusahaan dari Tewang Group.Didirikan pada tahun 2002. Sejak didirikan, perusahaan telah berpegang pada konsep "inovasi berkelanjutan dan mengejar keunggulan", dan telah berkomitmen untuk penelitian dan pengembangan produk komunikasi serat optik dan perluasan pasar untuk waktu yang lama.Melalui upaya tak henti-hentinya, itu telah berkembang menjadi perusahaan teknologi tinggi komprehensif yang mengintegrasikan R&D, produksi, penjualan, dan rekayasa jaringan produk komunikasi serat optik.Kami mengandalkan peralatan canggih, teknologi matang, dan manajemen yang ketat untuk menyediakan produk berkualitas tinggi kepada pengguna dan layanan pra-penjualan, penjualan, dan purna jual yang sempurna.Mengandalkan prinsip "bertahan dengan kualitas, berkembang dengan inovasi" dan reputasi yang baik, perusahaan telah menjalin kemitraan strategis dengan banyak operator di dalam dan luar negeri.Perusahaan saat ini memiliki tiga seri produk: kabel optik, komponen pasif optik, dan transceiver serat optik, yang dapat menyediakan layanan satu atap kepada pelanggan.
Kualitas & Layanan Kami
DONGGUAN TW-SCIE CO., LTD.berkomitmen untuk menyediakan produk & layanan kabel serat optik dengan kualitas terbaik kepada pelanggan kami dengan:
1. Secara konsisten memenuhi kualitas dan kinerja produk;
2. Pengiriman produk dan layanan tepat waktu untuk memenuhi kebutuhan pelanggan kami;
3. Memastikan bahwa orang-orang kami terlatih dengan baik sehingga mereka dapat melayani pelanggan kami dengan lebih baik.
Terima kasih atas ulasan Anda yang baik, jika ada persyaratan, jangan ragu untuk menghubungi kami.
