GJXFH FTTH
Simplex indoor cable bow-type multi Core single mode drop kabel telekomunikasi kabel LAN
Serat pelapis berwarna 250um diposisikan di tengah.Dua paralel Fiber Reinforced Plastics (FRP) ditempatkandi kedua sisi.Kabel dilengkapi dengan selubung LSZH hitam atau warna UV dan tahan api.

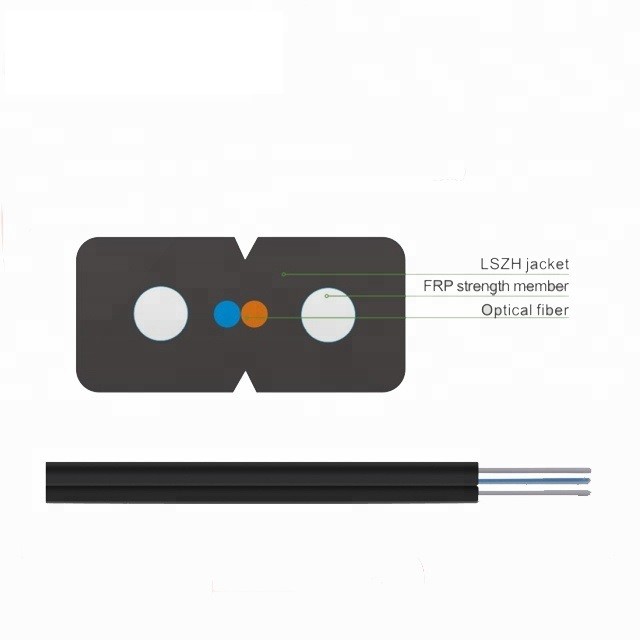

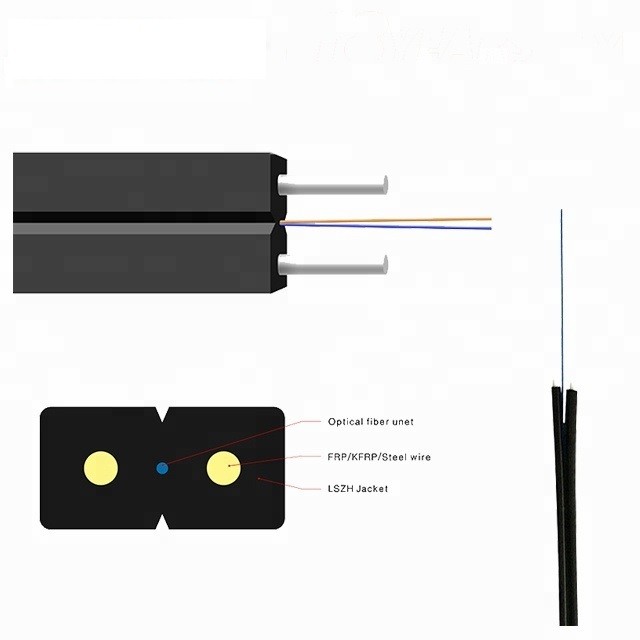

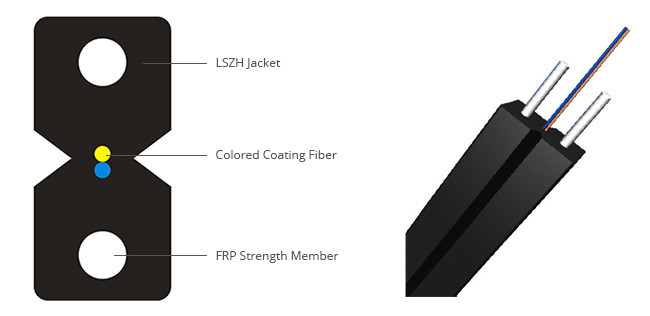

Struktur:
- Desain penampang tipe dasi kupu-kupu
- dua kawat FRP paralel sebagai anggota kekuatan
- G657A1/A2 melenturkan serat tahan lama di tengah
- Selubung luar PE atau LSZH
Fitur:
- Baik UV dan tahan api.
- Struktur datar tipe busur.
- Kompak, lembut, fleksibel, mudah dipasang.
1. Serat optik tahan lentur khusus, menyediakan bandwidth yang lebih besar dan meningkatkan kinerja transmisi jaringan;
2. Dua bala bantuan FRP paralel membuat kabel optik memiliki ketahanan tekanan yang baik dan melindungi serat optik;
3. Kabel optik memiliki struktur sederhana, ringan dan kepraktisan yang kuat;
4. Desain alur yang unik, mudah dikupas, mudah dihubungkan, menyederhanakan pemasangan dan perawatan;
5. Selubung polietilen tahan api bebas halogen asap rendah atau selubung PVC tahan api, perlindungan lingkungan.
6. Dapat dicocokkan dengan berbagai konektor di tempat, dapat di ujung di tempat.
7. Karena kelembutan dan ringannya, kabel berselubung banyak digunakan di jaringan akses;nama ilmiah kabel berselubung adalah bahwa jaringan akses menggunakan kupu-kupu untuk memperkenalkan kabel optik;karena bentuknya kupu-kupu maka disebut juga kabel optik kupu-kupu, kabel optik berbentuk 8.
Spesifikasi:
spesifikasi umum
| Jenis Kabel |
FTTH (Jatuhkan Kabel) |
| Jenis serat: |
SM G657A1/ SM G657A2 |
| Aplikasi |
FTTH, LAN |
| Metode instalasi yang disarankan |
Udara |
| Lingkungan |
Dalam |
| Kisaran suhu |
-40 ke 70℃ |
Spesifikasi Serat
| Gaya serat |
Satuan |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| kondisi |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| redaman |
dB/km |
0,36/0,23 |
0,35/0,21 |
0,35/0,21 |
| Penyebaran |
1310nm |
Ps/(nm*km) |
18 |
18 |
18 |
| 1550nm |
Ps/(nm*km) |
22 |
22 |
22 |
| Panjang gelombang dispersi nol |
nm |
1312±10 |
1312±10 |
1300-1324 |
| Kemiringan dispersi nol |
ps/(nm²×Km) |
0,091 |
0.090 |
0,092 |
| Serat Individu Maksimum PMD |
[ps/√km] |
0.2 |
0.2 |
0.2 |
| Nilai Tautan Desain PMD |
ps/(nm²×Km) |
0,08 |
0,08 |
0,08 |
| Panjang gelombang potong serat c |
nm |
1180,≤1330 |
1180,≤1330 |
1180,≤1330 |
| Panjang gelombang pemutus kabel cc |
nm |
1260 |
..... |
..... |
| MFD |
1310nm |
um |
9.2±0.4 |
9,0±0,4 |
9,8 ± 0,4 |
| 1550nm |
um |
10,4 ± 0,8 |
10.1±0.5 |
9,8 ± 0,5 |
| Langkah (rata-rata pengukuran dua arah) |
dB |
0,05 |
0,05 |
0,05 |
| Penyimpangan pada panjang serat dan diskontinuitas titik |
dB |
0,05 |
0,05 |
0,05 |
| Perbedaan koefisien hamburan balik |
dB/km |
0.03 |
0.03 |
0.03 |
| Keseragaman redaman |
dB/km |
0,01 |
0,01 |
0,01 |
| Diameter kelongsong |
um |
125,0 ± 0,1 |
124,8 ± 0,1 |
124,8 ± 0,1 |
| Kelongsong non-lingkaran |
% |
1.0 |
0,7 |
0,7 |
| Diameter lapisan: |
um |
242±7 |
242±7 |
242±7 |
| Pelapisan / chaffinch kesalahan konsentris |
um |
12.0 |
12.0 |
12.0 |
| Lapisan non sirkularitas |
% |
6.0 |
6.0 |
6.0 |
| Kesalahan konsentrisitas inti / kelongsong |
um |
0.6 |
0,5 |
0,5 |
| Keriting (jari-jari) |
um |
4 |
4 |
4 |
Identifikasi Warna Standar Serat
| Tidak. |
1 |
2 |
3 |
4 |
| Warna |
Biru |
jeruk |
Hijau |
cokelat |
Desain Kabel
| Barang |
Keterangan |
| model nomor |
GJXH/GJFXH |
| 1. Jumlah serat |
1 Inti, 2 Inti, 4 Inti |
| 2. Diameter Kabel |
3.0*2.0mm |
| 3. Berat Kabel |
11.5KGS/9.5KGS |
| 4. Anggota kekuatan |
|
| -Bahan |
Baja/FRP |
| -Diameter |
0.45mm |
| 5. Selubung Luar |
|
| -Bahan |
LSZH (Hitam/putih) |
| 6. Penandaan selubung |
|
| -Jenis penandaan |
Pencetakan laser |
Anggota Kekuatan
Anggota kekuatan terbuat dari baja atau FRP.Ini memberikan tarik ke kabel.
selubung melindungi kabel dari intrusi air.
Jaket luar
Selubung LSZH diekstrusi di atas serat.
Penandaan Selubung Kabel
Setiap kabel memiliki informasi berikut yang ditandai dengan jelas pada selubung luar kabel:
A.Nama produsen.
B.Tahun pabrikan
C.Jenis kabel dan serat
D.Tanda panjang (mencetak pada setiap meter biasanya)
e.Atau sebagai kebutuhan pelanggan.
Aplikasi:
1. Digunakan untuk kabel dalam ruangan, pengguna akhir langsung menggunakan kabel;
2. Digunakan untuk memasang kabel optik di gedung;
Untuk kabel dalam ruangan pengguna di FTTH.
