GYFTY
Tabung Longgar Terdampar Non-Lapis Baja 2-144 Inti Kabel Serat Optik Komunikasi Udara & Saluran Luar

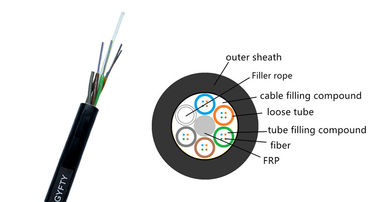

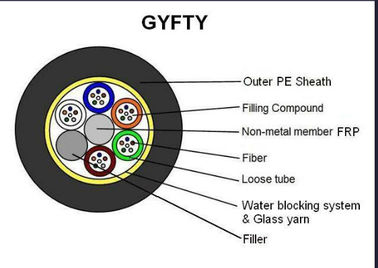

Struktur:
Struktur kabel optik GYFTY adalah bahwa serat optik 250μm dilapisi dalam tabung longgar yang terbuat dari bahan modulus tinggi, dan tabung longgar diisi dengan senyawa tahan air.
Bagian tengah inti kabel adalah plastik yang diperkuat serat kaca (FRP).Tabung longgar (dan tali pengisi) dipelintir di sekitar inti penguat pusat untuk membentuk inti kabel yang kompak dan bulat.Celah di inti kabel diisi dengan pengisi pemblokiran air.Lapisan selubung dalam polietilen diekstrusi di luar inti kabel untuk membentuk kabel.
● Tabung longgar melindungi serat optik setelah dilapisi
● Tabung longgar dipelintir di sekitar tulangan
● Penguat berada di tengah kabel optik
Fitur:
● Mengadopsi teknologi puntir lapisan dua arah "SZ"
● Mengisi salep pemblokiran air langkah demi langkah, pemblokiran air bagian penuh
● Sabuk baja (aluminium) memiliki ikatan yang andal, kekuatan tinggi, dan tidak retak saat diputar
● Kontrol panjang serat yang stabil
● Setelah kabel terbentuk, redaman tambahan serat optik hampir nol, dan nilai dispersi tidak berubah
● Kinerja lingkungan yang sangat baik, kisaran suhu yang berlaku adalah -10 ~ + 70
Spesifikasi:
spesifikasi umum
| Jenis Kabel |
GYFTY |
| Jenis serat: |
G652D |
| Aplikasi |
Komunikasi jarak jauh, LAN |
| Metode instalasi yang disarankan |
Udara |
| Lingkungan |
Di luar ruangan |
| Kisaran suhu |
-40℃ hingga 70℃ |
2.2 Spesifikasi Serat
| Parameter teknis serat optik mode tunggal ITU-T G.652D (B1.3) |
| Karakteristik Optik |
|
|
|
| Diameter bidang mode (MFD) |
1310nm
1550nm
|
9.2±0.4
10,4 ± 0,8
|
m
m
|
| Panjang gelombang potong (λcc) |
|
1260 |
nm |
| Koefisien atenuasi |
1310nm
1383nm
1550nm
|
0,35
0,35
0.22
|
dB/km
dB/km
dB/km
|
| Kerugian lentur makro |
75mm, 100 lingkaran, pada 1550nm |
0.1 |
dB |
| Atenuasi non-keseragaman |
|
0,05 |
dB |
| Koefisien dispersi |
1288~1339nm
1271 ~ 1360nm
1550nm
|
3.5
5.3
18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Panjang gelombang dispersi nol |
|
1300~1324 |
nm |
| Kemiringan dispersi nol maksimum |
|
0,093 |
Ps/(nm2.km) |
| Indeks bias grup (nilai tipikal) |
1310nm
1550nm
|
1.466
1.467
|
|
| Karakteristik geometris |
|
|
|
| Diameter kelongsong |
|
125.0±1.0 |
m |
| Kesalahan konsentrisitas inti / kelongsong |
|
0.8 |
m |
| Kelongsong non-lingkaran |
|
1.0 |
% |
| Diameter lapisan: |
|
245.0±10 |
m |
| Kesalahan konsentrisitas kelongsong / pelapis |
|
12.0 |
m |
| Lapisan non-melingkar |
|
8 |
% |
| Diameter lapisan berwarna |
|
250,0 ± 15 |
m |
| Karakteristik mekanis |
|
|
|
| Keriting (jari-jari) |
|
4 |
M |
| Bukti stres |
|
0.69 |
IPK |
| Kekuatan strip pelapis |
Nilai rata-rata
Nilai puncak
|
1.0-5.0
1.3-8.9
|
n
n
|
| Parameter kerentanan korosi tegangan dinamis (nD nilai) |
|
20 |
|
Aplikasi:
Cocok untuk overhead, pipa, langsung dikubur dan metode peletakan lainnya
