GYTS53
Komunikasi Luar Ruangan Struktur Inti Besar yang Dikubur Langsung Kabel Serat Optik Lapis Baja Anti-Semut Ganda
Struktur:

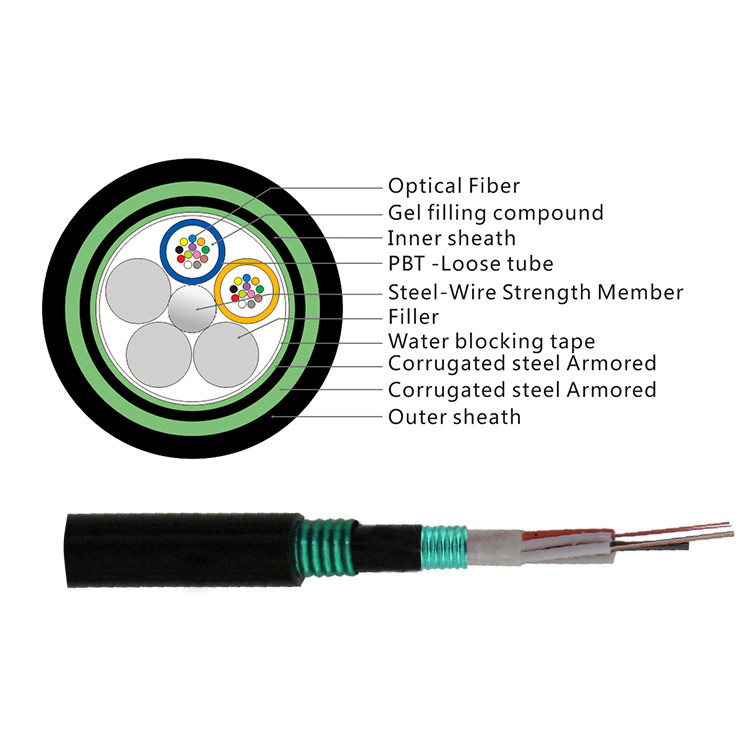

Struktur kabel optik GYTS53 adalah bahwa serat optik 250μm dilapisi dalam tabung longgar yang terbuat dari bahan modulus tinggi, dan tabung longgar diisi dengan senyawa tahan air.Bagian tengah inti kabel adalah inti yang diperkuat logam.Untuk beberapa kabel serat optik, lapisan polietilen (PE) perlu diekstrusi di luar inti yang diperkuat logam.Tabung longgar (dan tali pengisi) dipelintir di sekitar inti penguat pusat untuk membentuk inti kabel yang kompak dan bulat, dan celah di inti kabel diisi dengan pengisi yang menghalangi air.Pita baja berlapis plastik dibungkus secara longitudinal dan kemudian diekstrusi dengan lapisan selubung dalam polietilen.Pita baja berlapis plastik dua sisi (PSP) dibungkus secara longitudinal dan kemudian diekstrusi dengan selubung polietilen untuk membentuk kabel.
Fitur:
● Mengadopsi teknologi puntir lapisan dua arah "SZ"
● Mengisi salep pemblokiran air selangkah demi selangkah, pemblokiran air di bagian penuh
● Sabuk baja (aluminium) memiliki ikatan yang andal dengan tepi, kekuatan tinggi, dan tidak retak saat dipelintir
● Kontrol panjang kelebihan serat yang stabil
● Setelah kabel terbentuk, redaman tambahan serat hampir nol, dan nilai dispersi tidak berubah
● Kinerja lingkungan yang sangat baik, kisaran suhu yang berlaku adalah -10 ~ + 70
Spesifikasi:
| Jumlah Serat |
Diameter Nominal (mm) |
Berat Nominal (kg/km) |
Serat Maksimum per Tabung |
Jumlah Maks. (Tabung+pengisi) |
Beban Tarik yang Diperbolehkan (N) |
Hancur yang Diizinkan
Perlawanan
(N/100mm)
|
| Jangka pendek |
Jangka panjang |
Jangka pendek |
Jangka panjang |
| 2~30 |
13.2 |
162 |
6 |
5 |
3000 |
1000 |
3000 |
1000 |
| 32~48 |
13.8 |
175 |
8 |
6 |
3000 |
1000 |
3000 |
1000 |
| 50~72 |
14.6 |
205 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
| 74~96 |
16.0 |
230 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
| 98~144 |
17.6 |
285 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
| >144 |
Tersedia atas permintaan pelanggan |
Catatan:
1. Untuk kabel tahan api, selubung luar dapat dibuat dari bahan bebas halogen asap rendah (LSZH), dan jenisnya adalah GYTZS.
2. Atas permintaan pelanggan, kabel dengan strip warna memanjang pada selubung luar dapat ditawarkan.Lebih jelasnya, silakan merujuk ke seri GYTA.
3. Struktur kabel khusus dapat dirancang dan diproduksi atas permintaan pelanggan.
Spesifikasi Serat
| Parameter teknis serat optik mode tunggal ITU-T G.652D (B1.3) |
| Karakteristik |
Kondisi |
Nilai yang Ditentukan |
Satuan |
| Karakteristik Optik |
|
|
|
| Diameter bidang mode (MFD) |
1310nm
1550nm
|
9.2±0.4
10,4 ± 0,8
|
m
m
|
| Panjang gelombang potong (λcc) |
|
1260 |
nm |
| Koefisien atenuasi |
1310nm
1383nm
1550nm
|
0,35
0,35
0.22
|
dB/km
dB/km
dB/km
|
| Kerugian lentur makro |
75mm, 100 lingkaran, pada 1550nm |
0.1 |
dB |
| Atenuasi non-keseragaman |
|
0,05 |
dB |
| Koefisien dispersi |
1288~1339nm
1271 ~ 1360nm
1550nm
|
3.5
5.3
18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Panjang gelombang dispersi nol |
|
1300~1324 |
nm |
| Kemiringan dispersi nol maksimum |
|
0,093 |
Ps/(nm2.km) |
| Indeks bias grup (nilai tipikal) |
1310nm
1550nm
|
1.466
1.467
|
|
| Karakteristik geometris |
|
|
|
| Diameter kelongsong |
|
125.0±1.0 |
m |
| Kesalahan konsentrisitas inti / kelongsong |
|
0.8 |
m |
| Kelongsong non-lingkaran |
|
1.0 |
% |
| Diameter lapisan: |
|
245.0±10 |
m |
| Kesalahan konsentrisitas kelongsong / pelapis |
|
12.0 |
|
| Lapisan non-melingkar |
|
8 |
% |
| Diameter lapisan berwarna |
|
250,0 ± 15 |
m |
| Karakteristik mekanis |
|
|
|
| Keriting (jari-jari) |
|
4 |
M |
| Bukti stres |
|
0.69 |
IPK |
| Kekuatan strip pelapis |
Nilai rata-rata
Nilai puncak
|
1.0-5.0
1.3-8.9
|
n
n
|
| Parameter kerentanan korosi tegangan dinamis (nD nilai) |
|
20 |
|
Kami memproduksi dan menguji kabel sesuai dengan standar berikut:
| Kinerja Mekanik |
| Kinerja Ketegangan Maks |
IEC 60794-1-2-E |
| Maks.Ketegangan Operasi |
IEC 60794-1-2-E1 |
| Uji Hancur |
IEC 6079 -1-2-E3 |
| Uji Dampak |
IEC 60794-1-2-E4 |
| Pembengkokan berulang |
IEC 60794-1-2-E6 |
| Uji Torsi |
IEC 60794-1-2-E7 |
| Tikungan kabel |
IEC 60794-1-2-E11A |
| Koefisien Atenuasi |
ITU-T G.652 |
| Tes Struktural |
IEC-60793-1-20 |
| Kinerja Lingkungan |
| Bersepeda Suhu |
IEC 60794-1-2-F1 |
| Penetrasi Air |
IEC 60794–1–2-F5B |
| Pengajuan Compound Flow |
IEC 60794-1-E14
|
Kabel Cbijih
Tabung longgar terdampar di sekitar anggota kekuatan pusat menggunakan SZ.Stranding SZ membungkus tabung dalam satu arah selama beberapa putaran, lalu ke arah lain.
Pusat Skekuatan Mbara
Anggota kekuatan pusat terbuat dari baja Ini memberikan kekuatan tarik dan anti tekuk ke kabel.
tabung longgar
Serat optik ditempatkan dalam tabung berisi jelly.Tabung diproduksi dengan PBT standar industri.Itu diwarnai untuk memudahkan identifikasi sesuai dengan skema yang ditunjukkan di atas.
Air Bpenguncian Bahan
Senyawa pengisi, bahan penghalang air antara tabung longgar dan selubung dalam melindungi kabel dari intrusi air.
Baju zirah
Dua lapis pita baja bergelombang memberikan kekuatan kompresi kabel tambahan, properti anti-hancur maksimum, perlindungan hewan pengerat, dan kinerja tahan peluru.
Jaket luar
Jaket polietilen densitas tinggi hitam diekstrusi di atas inti kabel dan pelindung pita baja bergelombang sebagai selubung.
Kabel Skesehatan Marking
Setiap kabel memiliki informasi berikut yang ditandai dengan jelas pada selubung luar kabel:
A.Nama produsen.
B.Tahun pabrikan
C.Jenis kabel dan serat
D.Tanda panjang (mencetak pada setiap meter biasanya)
e.Atau sebagai kebutuhan pelanggan.
