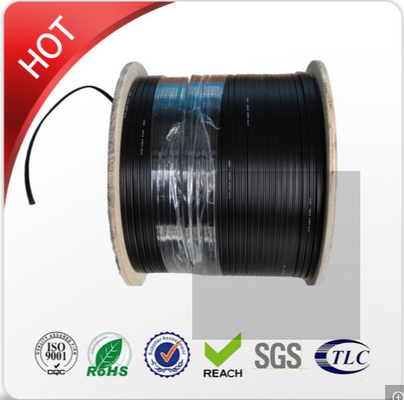

2 Kabel Jatuhkan FTTH Luar Ruangan Inti dalam Serat G657A
Spesifikasi ini mencakup persyaratan desain standar struktur, mekanik, fisik dan kinerja untuk penyediaan kabel serat optik.Fitur yang diuraikan dalam dokumen ini dimaksudkan untuk memberikan informasi tentang kinerja kabel optik.
Penandaan Selubung Kabel
Setiap kabel memiliki informasi berikut yang ditandai dengan jelas pada selubung luar kabel:
A.Nama produsen.
B.Tahun pabrikan
C.Jenis kabel dan serat
D.Tanda panjang (mencetak pada setiap meter secara normal)
e.Atau sebagai kebutuhan pelanggan.
Pengujian dan Inspeksi
Sifat optik dari semua serat diukur sebelum pembuatan kabel dan tetap dapat dilacak selama proses pembuatan dan masa pakai kabel.
Setelah pemasangan kabel, kami menggunakan teknik kontrol proses statistik bersama dengan verifikasi berkala untuk memastikan kepatuhan 100% terhadap persyaratan atenuasi di setiap panjang kabel dengan OTDR dua arah di semua panjang gelombang pengoperasian.Pengukuran dimensi kabel juga dilakukan pada pemeriksaan akhir dan dicatat.
Spesifikasi
|
Tipe Kabel
|
FTTH (Jauhkan Kabel)
|
|
Jenis Serat
|
SM G.657A1
|
|
Aplikasi
|
Komunikasi jarak jauh, LAN
|
|
Metode pemasangan yang disarankan
|
Udara
|
|
Lingkungan
|
Dalam/Luar Ruangan
|
|
Kisaran Suhu
|
-40ºC hingga 70ºC
|
Spesifikasi Serat
|
Gaya serat
|
Satuan
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
kondisi
|
nm
|
1310/1550
|
1310/1550
|
1310/1550
|
|
atenuasi
|
dB/km
|
≤0,36/0,23
|
≤3,5/0,21
|
≤3,5/0,21
|
|
Penyebaran
|
1310nm
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
Panjang gelombang dispersi nol
|
nm
|
1312±10
|
1312±10
|
1300-1324
|
|
Kemiringan dispersi nol
|
ps/(nm²×Km)
|
≤0,091
|
≤0.090
|
≤0,092
|
|
Serat Individu Maksimum PMD
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
Nilai Tautan Desain PMD
|
ps/(nm²×Km)
|
≤0,08
|
≤0,08
|
≤0,08
|
|
Panjang gelombang potong serat λc
|
nm
|
>=1180,≤1330
|
>=1180,≤1330
|
>=1180,≤1330
|
|
Panjang gelombang cutoff kabel λcc
|
nm
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310nm
|
um
|
9,2±0,4
|
9,0±0,4
|
9,8 ± 0,4
|
|
1550nm
|
um
|
10,4±0,8
|
10,1±0,5
|
9,8 ± 0,5
|
|
Langkah (rata-rata pengukuran dua arah)
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Penyimpangan panjang serat dan diskontinuitas titik
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Selisih koefisien backscatter
|
dB/km
|
≤0,03
|
≤0,03
|
≤0,03
|
|
Keseragaman pelemahan
|
dB/km
|
≤0,01
|
≤0,01
|
≤0,01
|
|
Diameter pelapis
|
um
|
125,0±0,1
|
124,8±0,1
|
124,8±0,1
|
|
Cladding non-sirkularitas
|
%
|
≤1.0
|
≤0,7
|
≤0,7
|
|
Diameter lapisan
|
um
|
242±7
|
242±7
|
242±7
|
|
Pelapisan/chaffinch kesalahan konsentris
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Pelapisan non sirkularitas
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Kesalahan konsentrisitas inti/kelongsong
|
um
|
≤0,6
|
≤0,5
|
≤0,5
|
|
Keriting (radius)
|
um
|
≥4
|
≥4
|
≥4
|
|
Gaya serat
|
Satuan
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
kondisi
|
nm
|
1310/1550
|
1310/1550
|
1310/1550
|
|
atenuasi
|
dB/km
|
≤0,36/0,23
|
≤3,5/0,21
|
≤3,5/0,21
|
|
Penyebaran
|
1310nm
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
Panjang gelombang dispersi nol
|
nm
|
1312±10
|
1312±10
|
1300-1324
|
|
Kemiringan dispersi nol
|
ps/(nm²×Km)
|
≤0,091
|
≤0.090
|
≤0,092
|
|
Serat Individu Maksimum PMD
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
Nilai Tautan Desain PMD
|
ps/(nm²×Km)
|
≤0,08
|
≤0,08
|
≤0,08
|
|
Panjang gelombang potong serat λc
|
nm
|
>=1180,≤1330
|
>=1180,≤1330
|
>=1180,≤1330
|
|
Panjang gelombang cutoff kabel λcc
|
nm
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310nm
|
um
|
9,2±0,4
|
9,0±0,4
|
9,8 ± 0,4
|
|
1550nm
|
um
|
10,4±0,8
|
10,1±0,5
|
9,8 ± 0,5
|
|
Langkah (rata-rata pengukuran dua arah)
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Penyimpangan panjang serat dan diskontinuitas titik
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Selisih koefisien backscatter
|
dB/km
|
≤0,03
|
≤0,03
|
≤0,03
|
|
Keseragaman pelemahan
|
dB/km
|
≤0,01
|
≤0,01
|
≤0,01
|
|
Diameter pelapis
|
um
|
125,0±0,1
|
124,8±0,1
|
124,8±0,1
|
|
Cladding non-sirkularitas
|
%
|
≤1.0
|
≤0,7
|
≤0,7
|
|
Diameter lapisan
|
um
|
242±7
|
242±7
|
242±7
|
|
Melapisi kesalahan secara konsentris
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Pelapisan non sirkularitas
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Kesalahan konsentrisitas inti/kelongsong
|
um
|
≤0,6
|
≤0,5
|
≤0,5
|
|
Keriting (radius)
|
um
|
≥4
|
≥4
|
≥4
|
Desain Kabel
|
Barang
|
Keterangan
|
|
model nomor
|
FTTH-1 G.657A1-LSZH
|
|
1. Jumlah serat
|
2 Inti
|
|
2. Diameter Kabel
|
2,1±0,1*5,2±0,2mm
|
|
3. Berat Kabel
|
17.7KG
|
|
4. Kekuatan anggota
|
|
|
-Bahan
|
BAJA
|
|
-Diameter
|
0,45 mm * 2
|
|
5. Selubung Luar
|
|
|
-Bahan
|
LSZH
|
|
6. Penandaan selubung
|
|
|
-Jenis penandaan
|
Pencetakan laser
|
|
7. Utusan
|
|
|
OD
|
1.0mm
|
|
Bahan
|
Kabel baja
|
Performa Kabel
|
Item
|
Keterangan
|
|
Kisaran suhu instalasi
|
-20--+60ºC
|
|
Operasi dan transportasi suhu
|
-40-+70ºC
|
|
Radius Tekuk Min (mm)
|
Jangka panjang
|
10D
|
|
jangka pendek
|
20D
|
|
Kekuatan Tarik yang Diijinkan (N)
|
Jangka panjang
|
300
|
|
jangka pendek
|
600
|
|
Beban Hancurkan (N/100mm)
|
Jangka panjang
|
1100
|
|
jangka pendek
|
2200
|
Pengepakan dan Pengiriman
Kabel disediakan dengan panjang seperti yang ditentukan dalam PI atau sebagai persyaratan.Setiap panjang akan dikirim pada drum kayu terpisah yang tidak dapat dikembalikan.Diameter laras minimum drum tidak akan kurang dari 30 kali diameter kabel.
Kabel pada setiap gulungan akan ditutup seluruhnya dengan bungkus termal yang diikat ke kabel dengan tali pengemas.Bungkus ini dapat digunakan kembali dan memberikan perlindungan termal dan UV yang sangat baik.
Ujung kabel akan disegel dengan tutup pelindung plastik untuk mencegah penetrasi air.Ujungnya akan mudah diakses untuk pengujian.Laporan uji pemeriksaan akhir dengan data kinerja atenuasi untuk setiap serat terpasang di dalam drum.
