Dukungan Mandiri Luar Ruangan Kabel Serat Optik 36Core GYTC8s
Aplikasi:
.Diadopsi untuk distribusi luar ruangan.
.Cocok untuk saluran udara dan metode terkubur.
.Jarak jauh dan komunikasi jaringan area lokal.
Karakteristik:
.Stainless steel atau baja gaivanized mandiri.
.Kinerja mekanik dan lingkungan yang sangat baik.
.Jumlah serat: 2-24 core.
Skema Alokasi Serat
| Nomor serat |
Nomor tabung |
Serat per tabung |
Jenis serat: |
| 2 |
1 |
2 F/Tabung |
SM G652D MM 50/125 MM 62,5/125 |
| 4 |
1 |
4 F/Tabung |
| 6 |
1 |
6 F/Tabung |
| 8 |
1 |
8 F/Tabung |
| 12 |
1 |
12 F/Tabung |
| 24 |
1 |
24 F/ Tabung |
Penandaan Selubung Kabel
Setiap kabel memiliki informasi berikut yang ditandai dengan jelas pada selubung luar kabel:
A.Nama produsen.
B.Tahun pabrikan
C.Jenis kabel dan serat
D.Tanda panjang (mencetak pada setiap meter biasanya)
e.Atau sebagai kebutuhan pelanggan.

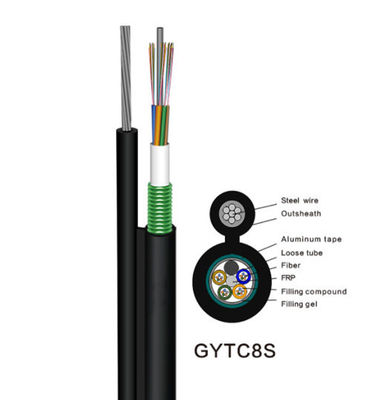

Detail Konstruksi Kabel
| Barang-barang |
Keterangan |
| Jumlah serat |
2 core menjadi 24core |
| Anggota kekuatan konektor |
Bahan |
Kawat baja galvanis |
| diameter |
1,2 mm |
| tabung longgar |
bahan |
PBT |
| diameter |
2.0-2.8 |
| Pengisian kabel |
bahan |
Senyawa pengisi kabel |
| Selubung luar |
bahan |
HDPE |
| diameter |
1.7±0.2mm |
Karakteristik Mekanik Kabel
| Barang-barang |
Diameter kabel: |
Berat |
| 2 core menjadi 24 core |
3.2*7.2mm |
70 kg/km |
| Kisaran Suhu Instalasi |
-15--+60 |
| Suhu operasi dan transportasi |
-40-+70 |
| Rec.ketegangan kerja maksimum harian |
1500 N |
| Maks.Ketegangan kerja yang diijinkan |
600 N |
| Radius Tekuk Min (mm) |
operasi |
10D mm |
| instalasi |
20D mm |
| Beban ekstra |
0,5%-0,7% |
| Es |
5mm |
| Kecepatan angin |
35m/dtk |
Karakteristik Serat
| Gaya serat |
Satuan |
SM G652D |
MM 50/125 |
MM 62,5/125 |
| kondisi |
nm |
1310/1550 |
850/1300 |
850/1300 |
| redaman |
dB/km |
0,36/0,23 |
3.0/1.0 |
3.0/1.0 |
| Penyebaran |
1310nm |
Ps/(nm*km) |
-3.4 3.4 |
..... |
..... |
| 1550nm |
Ps/(nm*km) |
18 |
..... |
..... |
| 1625nm |
Ps/(nm*km) |
22 |
|
|
| Bandwidth |
850nm |
MHZ.km |
..... |
>=400 |
>=160 |
| 1300nm |
MHZ.km |
..... |
>=800 |
>=500 |
| Panjang gelombang dispersi nol |
nm |
>=1302,≤1322 |
..... |
..... |
| Kemiringan dispersi nol |
Ps(nm2*km) |
0,091 |
..... |
..... |
| Serat Individu Maksimum PMD |
Ps√km |
0.2 |
..... |
..... |
| Nilai Tautan Desain PMD |
Ps√km |
0,08 |
..... |
..... |
| Panjang gelombang potong serat c |
nm |
>=1180,≤1330 |
..... |
..... |
| Panjang gelombang pemutus kabel cc |
nm |
1260 |
..... |
..... |
| MFD |
1310nm |
um |
9.2±0.4 |
..... |
..... |
| 1550nm |
um |
10,4 ± 0,8 |
..... |
..... |
| Bukaan Numerik (NA) |
|
...... |
0,200±0,015 |
0,275 ± 0,015 |
| Langkah (rata-rata pengukuran dua arah) |
dB |
0,05 |
0,10 |
0,10 |
| Penyimpangan pada panjang serat dan diskontinuitas titik |
dB |
0,05 |
0,10 |
0,10 |
| Perbedaan koefisien hamburan balik |
dB/km |
0.03 |
0,08 |
0,10 |
| Keseragaman redaman |
dB/km |
0,01 |
....... |
....... |
| Diameter inti |
um |
...... |
50±1.0 |
62,5 ± 2,5 |
| Diameter kelongsong |
um |
125,0 ± 0,1 |
125,0 ± 0,1 |
125,0 ± 0,1 |
| Kelongsong non-lingkaran |
% |
1.0 |
1.0 |
1.0 |
| Diameter lapisan: |
um |
242±7 |
242±7 |
242±7 |
| Pelapisan / chaffinch kesalahan konsentris |
um |
12.0 |
12.0 |
12.0 |
| Lapisan non sirkularitas |
% |
6.0 |
6.0 |
6.0 |
| Kesalahan konsentrisitas inti / kelongsong |
um |
0.6 |
1,5 |
1,5 |
| Keriting (jari-jari) |
um |
4 |
..... |
..... |
| Tag: kabel mandiri, angka 8, 24 inti. |
Kualitas & Layanan kami:
DONGGUAN TW-SCIE CO., LTD.berkomitmen untuk menyediakan produk & layanan kabel serat optik berkualitas tinggi kepada pelanggan kami dengan:
1. Secara konsisten bertemu untuk kualitas dan kinerja produk;
2. Pengiriman produk dan layanan tepat waktu untuk memenuhi kebutuhan pelanggan kami;
3. Memastikan bahwa orang-orang kami terlatih dengan baik sehingga mereka lebih mampu melayani pelanggan kami.
Pameran:
Acara Perusahaan:
DONGGUAN TW-SCIE CO., LTD.adalah anak perusahaan dari Tewang Group, didirikan pada tahun 2002. Setelah lebih dari sepuluh tahun upaya tak henti-hentinya, telah berkembang menjadi teknologi tinggi yang komprehensif komunikasi serat optik pengembangan produk, produksi, penjualan dan rekayasa jaringan.
TW-SCIE berkomitmen untuk penelitian dan pengembangan dan penerapan produk komunikasi optik.Produk utamanya adalah: kabel serat optik indoor & outdoor, ADSS, OPGW, kabel drop FTTH, kabel patch, pigtail dan seri lainnya dan seri perangkat pasif optik.
Pengepakan dan Pengiriman
Kabel dipasok dengan panjang seperti yang ditentukan dalam PI atau sebagai persyaratan.Setiap panjang akan dikirim pada drum kayu terpisah yang tidak dapat dikembalikan.Diameter barel minimum drum tidak akan kurang dari 30 kali diameter kabel.
Kabel pada setiap gulungan akan sepenuhnya ditutupi dengan pembungkus termal yang diikat ke kabel dengan tali pengikat.Bungkus ini dapat digunakan kembali dan memberikan perlindungan termal dan UV yang sangat baik.
Ujung kabel akan disegel dengan tutup pelindung plastik untuk mencegah penetrasi air.Ujung-ujungnya akan mudah diakses untuk pengujian.Laporan pengujian pemeriksaan akhir dengan data kinerja redaman untuk setiap serat terpasang di dalam drum.
