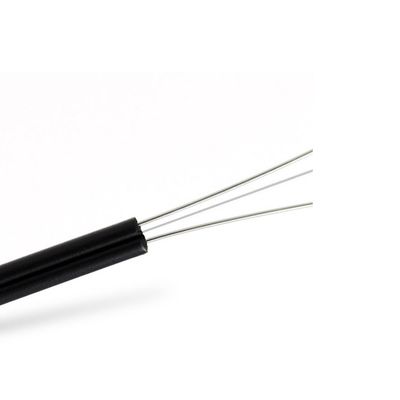

G657A LSZH Selubung Kabel Serat Optik dengan FRP Memperkuat FTTH
Aplikasi
1. Diadopsi untuk sistem pemasangan kabel dalam ruangan.
2. Sebagai kuncir alat komunikasi.
3. Cocok untuk koneksi lantai.
Karakteristik
1. Serat 250um.
2. FRP/KFRP.
3. Sarung LSZH.

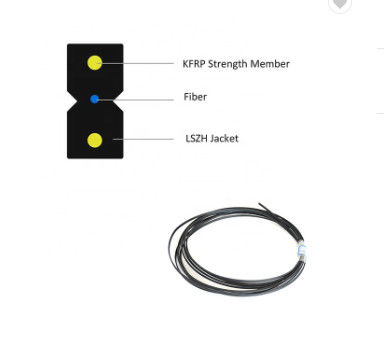

Detail konstruksi kabel
| Item |
Keterangan |
| Jumlah serat |
1 inti |
| Serat |
jenis |
G652D/G657A/Multimode |
| diameter |
250µm |
| Anggota kekuatan |
bahan |
Benang kevlar |
| Tabung longgar |
diameter |
0,9-1,2mm |
| bahan |
/ |
| Sarung luar |
bahan |
PVC/LSZH |
| diameter |
1.6*2.0-3.0*6.0mm |
| Ukuran kabel (Tinggi * lebar) |
/ |
| Berat kabel |
5.5-28.5KG |
| Kisaran Suhu Pemasangan (ºC) |
-20+60 |
| Suhu operasi dan transportasi (ºC) |
-40+70 |
| Radius Tekuk Min (mm) |
Jangka panjang |
10D |
Min Membungkuk
Jari-jari (mm) |
Jangka pendek |
20D |
Min diizinkan
Kekuatan Tarik (N) |
Jangka panjang |
40 |
Min diizinkan
Kekuatan Tarik (N) |
Jangka pendek |
80 |
| Beban Hancurkan (N/100mm) |
Jangka panjang |
200 |
| Beban Hancurkan (N/100mm) |
jangka pendek |
1000 |
Warna standar fiber dan tube
| Gaya serat |
Satuan |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62,5/125 |
MM
OM3-300 |
| kondisi |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| atenuasi |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0,36/0,23 |
0,34/0,22 |
3.0/1.0 |
---- |
---- |
| Dispresi |
1550nm |
Ps/(nm*km) |
---- |
≤18 |
---- |
---- |
Dispresi |
| 1625nm |
Ps/(nm*km) |
---- |
≤22 |
---- |
---- |
|
| Bandwith |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Bandwith |
| 1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
| Panjang gelombang dispersi nol |
nm |
1300-1324 |
>=1302,
≤1322 |
---- |
---- |
>= 1295,
≤1320 |
| Kemiringan nol dispresi |
nm |
≤0,092 |
≤0,091 |
---- |
---- |
---- |
| Serat Individu Maksimum PMD |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
| Nilai Tautan Desain PMD |
Ps(nm2*k
M) |
≤0.12 |
≤0,08 |
---- |
---- |
---- |
| Panjang gelombang potong serat λc |
nm |
>= 1180,
≤1330 |
>=1180,
≤1330 |
---- |
---- |
---- |
Mati kabel
panjang gelombang λcc |
nm |
≤1260 |
≤1260 |
---- |
---- |
---- |
| MFD |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
| 1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
Numerik
Bukaan (NA) |
|
---- |
---- |
0,200+/
-0,015 |
0,275+/-0.
015 |
0,200+/-0
.015 |
Langkah (rata-rata dua arah
pengukuran) |
dB |
≤0,05 |
≤0,05 |
≤0.10 |
≤0.10 |
≤0.10 |
Penyimpangan atas serat
panjang dan titik |
dB |
≤0,05 |
≤0,05 |
≤0.10 |
≤0.10 |
≤0.10 |
| |
|
|
|
|
|
|
|
| Dikontinuitas |
Perbedaan backscatter
koefisien |
dB/km |
≤0,05 |
≤0,03 |
≤0,08 |
≤0.10 |
≤0,08 |
| Keseragaman pelemahan |
dB/km |
≤0,01 |
≤0,01 |
|
|
|
| Dimater inti |
um |
|
|
50+/-1.0 |
62,5+/-2,5 |
50+/-1.0 |
| Diameter pelapis |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Cladding non-sirkularitas |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Diameter lapisan |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Pelapisan/sekam
kesalahan konsentris |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Pelapisan non sirkularitas |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Kesalahan konentrisitas inti/kelongsong |
um |
≤0,6 |
≤0,6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Keriting (radius) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
