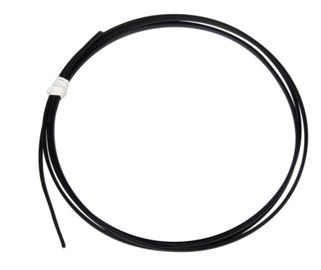

balck LSZH Selubung Kabel Serat Optik dengan Kawat Baja FRP Memperkuat FTTH
Aplikasi
3. Cocok untuk koneksi lantai.
Karakteristik
1. Serat 250um.
2. FRP/KFRP.
3. Sarung LSZH.
Detail konstruksi kabel
| Item | Keterangan | ||||||
| Jumlah serat | 2-24core | ||||||
| Serat | jenis | G652D/G657A/Multimode | |||||
| diameter | 250µm | ||||||
| Anggota kekuatan | bahan | Benang kevlar | |||||
| Tabung longgar | diameter | 0,9-1,2mm | |||||
| bahan | / | ||||||
| Sarung luar | bahan | PVC/LSZH | |||||
| diameter | 1.6*2.0-3.0*6.0mm | ||||||
| Ukuran kabel (Tinggi * lebar) | / | ||||||
| Berat kabel | 5.5-28.5KG | ||||||
| Kisaran Suhu Pemasangan (ºC) | -20+60 | ||||||
| Suhu operasi dan transportasi (ºC) | -40+70 | ||||||
| Radius Tekuk Min (mm) | Jangka panjang | 10D | |||||
| Min Membungkuk Jari-jari (mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan Tarik (N) |
Jangka panjang | 40 | |||||
| Min diizinkan Kekuatan Tarik (N) |
Jangka pendek | 80 | |||||
| Beban Hancurkan (N/100mm) | Jangka panjang | 200 | |||||
| Beban Hancurkan (N/100mm) | jangka pendek | 1000 | |||||
Warna standar fiber dan tube
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atenuasi | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| Dispresi | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispresi |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Bandwith | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Bandwith |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Kemiringan nol dispresi | nm | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| Serat Individu Maksimum PMD | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Nilai Tautan Desain PMD | Ps(nm2*k M) |
≤0.12 | ≤0,08 | ---- | ---- | ---- | |
| Panjang gelombang potong serat λc | nm | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Mati kabel panjang gelombang λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Numerik Bukaan (NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/-0. 015 |
0,200+/-0 .015 |
||
| Langkah (rata-rata dua arah pengukuran) |
dB | ≤0,05 | ≤0,05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Penyimpangan atas serat panjang dan titik |
dB | ≤0,05 | ≤0,05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dikontinuitas | |||||||
| Perbedaan backscatter koefisien |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0.10 | ≤0,08 | |
| Keseragaman pelemahan | dB/km | ≤0,01 | ≤0,01 | ||||
| Dimater inti | um | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| Diameter pelapis | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Cladding non-sirkularitas | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Diameter lapisan | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Pelapisan/sekam kesalahan konsentris |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Pelapisan non sirkularitas | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Kesalahan konentrisitas inti/kelongsong | um | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Keriting (radius) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
Pengepakan & Pengiriman
Profil Perusahaan
Dongguan TW-SCIE Co., Ltd.telah berkomitmen untuk produksi kabel optik selama lebih dari 20 tahun.Ini adalah perusahaan teknologi tinggi baru yang mengintegrasikan R&D, produksi, penjualan, dan rekayasa jaringan produk komunikasi serat optik dan memiliki hak impor dan ekspor independen.Mengandalkan konsep pengalaman "mengejar inovasi, keunggulan, dan membangun perusahaan dengan integritas", kami telah mendapatkan banyak pelanggan setia di rumah dan di luar negeri.Produk kabel optik kami meliputi seri GYTS, GYXTW yang cocok untuk overhead;seri ADSS, GYXTC8S, GYTC8S mandiri;seri GYTA53, GYTY53, GYTA yang ditanam langsung;dan kabel optik non-logam GYFTY, kabel optik kawat tanah komposit OPGW, dll., portofolio produk kabel optik yang beragam memungkinkan Anda memilih produk dengan mudah.
Kualitas dan Keamanan
Kami telah menerapkan sistem kontrol kualitas yang ketat dan lengkap, yang
memastikan bahwa setiap produk dapat memenuhi persyaratan kualitas pelanggan.
Selain itu, semua produk kami telah diperiksa secara ketat sebelum pengiriman.Kita
produk telah lulus sertifikasi RoHS, ISO9001 dan TLC.
