Apa itu Kabel ADSS

Semua dielektrik mandiri(ADSS) kabel adalah jenis kabel serat optikyang cukup kuat untuk menopang dirinya sendiri di antara struktur tanpa menggunakan elemen logam konduktif.Ini digunakan oleh utilitas Listrik perusahaan sebagai media komunikasi, dipasang di sepanjang saluran transmisi udara yang ada dan sering berbagi struktur pendukung yang sama dengan konduktor listrik.

ADSS adalah alternatif dari OPGW dan OPAC dengan biaya pemasangan yang lebih rendah.Dirancang agar cukup kuat untuk memasang kabel hingga 700 meter di antara menara pendukung, kabel ADSS ringan dan berdiameter kecil, mengurangi berat kabel dan beban yang ditempatkan pada struktur menara oleh angin dan es.

Kabel dirancang sedemikian rupa sehingga serat optik kaca bagian dalam didukung dengan sedikit atau tanpa regangan untuk mempertahankan kehilangan optik yang rendah selama masa pakai kabel.Kabel dilapisi untuk mencegah kelembapan menurunkan serat optik.Jaket juga melindungi elemen kekuatan polimer dari sinar UV matahari.

Dengan menggunakan serat mode tunggal dan panjang gelombang cahaya 1310 atau 1550 nanometer, sirkuit sepanjang 100 km dimungkinkan tanpa repeater.Satu kabel dapat membawa sebanyak 864 serat.

Detail Konstruksi

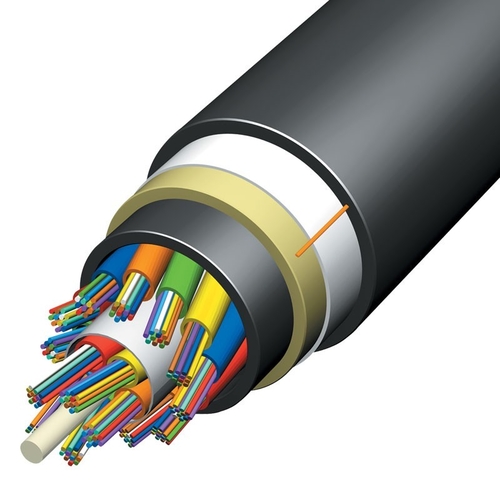

Tidak ada kabel logam yang digunakan dalam kabel ADSS.Serat optik didukung dalam tabung penyangga longgar, atau disusun dalam konfigurasi pita.Untuk mencegah ketegangan pada serat, sebagian besar jenis menyediakan seratehs dengan panjang kendur berlebih dibandingkan dengan panjang elemen pendukung.

Untuk bentang yang lebih panjang, desain yang paling umum mendapatkan kekuatannya dari benang serat aramid, yang dilapisi untuk mencegah penyerapan air.Sebuahramidanggota kekuatan benang mengelilingi inti yang terdiri dari beberapa tabung penyangga, masing-masing berisi banyak serat, semuanya mengelilingi inti plastik.Selubung luar memberikan perlindungan dari air dan sinar matahari.Versi lain terdiri dari tabung tengah besar yang berisi beberapa struktur datar dan tipis yang disebut pita serat;ini terdiri dari 6 atau 12 serat yang dilaminasi di antara lapisan bahan seperti pita.

Jenis lain dari desain menggunakan empat helai anggota kekuatan plastik yang diperkuat kaca, dan tabung penyangga longgar yang dihubungkan ke rakitan dan dilindungi oleh jaket.

Aksesori dan pemasangan

Kelengkapan yang digunakan dengan kabel ADSS mungkin jenis tegangan, digunakan pada ujung buntu di mana kabel berakhir atau berubah arah, atau mungkin jenis suspensi, hanya menahan beban bentang dengan tegangan yang disalurkan melalui bentang kabel berikutnya.Batang penguat digunakan pada ujung buntu dan kadang-kadang dapat digunakan di kedua sisi penyangga suspensi.Getaran aeolian yang diinduksi oleh angin dapat menjadi faktor pada bentang yang lebih panjang karena kabel ADSS memiliki bobot yang ringan, tegangan yang relatif tinggi, dan sedikit redaman sendiri.Peredam anti-getaran dapat dipasang pada setiap bentang di dekat titik penyangga jika diperlukan.Aksesori tidak boleh dijepit langsung ke kabel melainkan di atas batang penguat, untuk melindungi kabel dari kerusakan listrik dan mekanis.Kotak terminasi digunakan untuk menutup dan melindungi sambungan antara kabel ADSS dan jalur kabel "di dalam pabrik".

Kabel ADSS dapat dipasang menggunakan metode saluran langsung pada saluran transmisi berenergi.Kabel serat umumnya ditopang pada lengan silang bawah menara, yang memberikan jarak bebas yang baik ke tanah.Ketika serat dipasang di tengah menara, kabel serat tidak mungkin mengenai konduktor berenergi.Bobot dan gaya yang lebih rendah digunakan untuk pemasangan, dibandingkan dengan kabel logam, sehingga peralatan yang lebih ringan dapat digunakan.

Teknik pemasangannya mirip dengan memasang konduktor di atas kepala, dengan hati-hati untuk mencegah pembengkokan kabel yang terlalu kencang, dan penyetelan kendur dari bentang individu seperti untuk kabel logam.

Kesimpulan

Kabel ADSS ideal untuk pemasangan di lingkungan distribusi dan transmisi.Karena kabel ADSS memberikan solusi optimal untuk kombinasi yang lebih luas dari jumlah serat dan panjang bentang, semakin banyak perancang sistem kabel udara cenderung mengadopsinya untuk telekomunikasi, seperti utilitas listrik, telekomunikasi.S, dan grup jaringan pribadi.Menggabungkan kenyamanan
